電線電纜網(wǎng) > 新手區(qū) > 高頻衰減偏大分析求教（完整版）
高頻衰減偏大分析求教 - 無圖版
hl5825 --- 2025-11-26 11:22:27
1

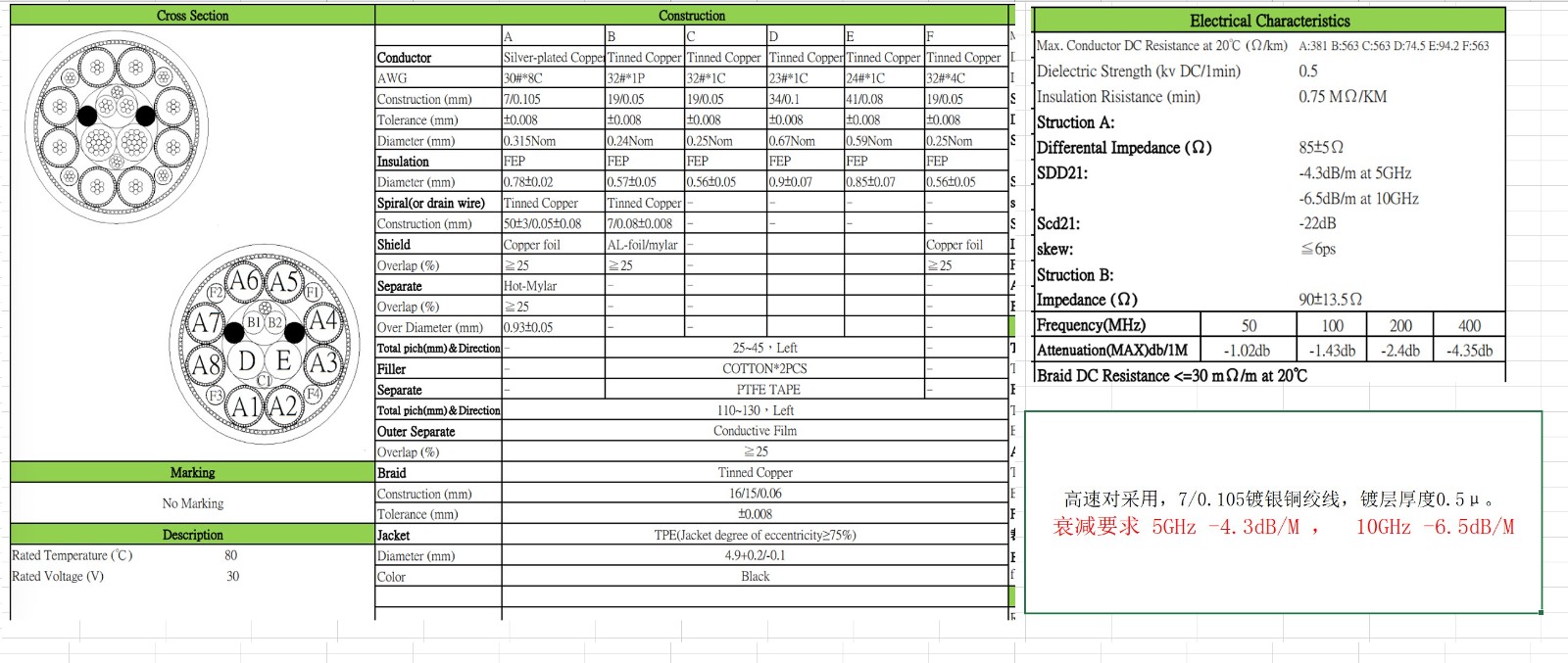

問題：A導(dǎo)體導(dǎo)致線材外被后衰減偏大。
1對A導(dǎo)體不良品拆解檢測導(dǎo)體尺寸/電阻/鍍層厚度滿足要求。
2因A導(dǎo)體檢測未發(fā)現(xiàn)問題就對所有材料進行交叉驗證（涉及導(dǎo)體/膠料/銅箔/麥拉/機臺）。
3交叉驗證發(fā)現(xiàn)任然是A導(dǎo)體的問題（重復(fù)再現(xiàn)不良現(xiàn)象）使用A導(dǎo)體線材衰減偏大，使用B導(dǎo)體線材衰減測試OK
4驗證中發(fā)現(xiàn)一個有趣的情況，A導(dǎo)體都是在外被押出后發(fā)現(xiàn)不良，B導(dǎo)體不會，A導(dǎo)體的不良品經(jīng)過85度高溫烘烤后衰減會變好，95%都變好符合要求。
目前分析陷入死循環(huán)，知道A導(dǎo)體造成衰減偏大，但A導(dǎo)體檢測符合規(guī)格要求，不知道哪里出問題，請各位大佬同仁給點寶貴意見。
zpfei1024 --- 2025-11-26 11:48:53
2
沒有用退扭放線吧，還有就是銅箔包的好不好，纏繞方向和包帶方向?qū)Σ粚?/div>
hl5825 --- 2025-11-27 15:14:02
3
zpfei1024:沒有用退扭放線吧，還有就是銅箔包的好不好，纏繞方向和包帶方向?qū)Σ粚?/p>
籠絞機集合，纏包的工藝是一樣的，A導(dǎo)體與B導(dǎo)體從芯押開始到外被成品工藝都是一樣的。
游客 --- 2025-11-28 18:24:50
4
會不會是絕緣的問題？氟塑料絕緣擠出要開預(yù)熱器抽真空，另外冷卻水槽，冷卻溫度也有說法，這種根本問題還是絕緣材料的結(jié)晶度、晶體形態(tài)和尺寸對高頻下的介電性能（特別是介電常數(shù)和損耗角正切）有顯著影響？
hl5825 --- 2025-12-01 10:38:42
5
游客:會不會是絕緣的問題？氟塑料絕緣擠出要開預(yù)熱器抽真空，另外冷卻水槽，冷卻溫度也有說法，這種根本問題還是絕緣材料的結(jié)晶度、晶體形態(tài)和尺寸對高頻下的介電性能（特別是介電常數(shù)和損耗角正切）有顯著影響？
有交叉驗證，同一包FEP (牌號3180)，A導(dǎo)體與B導(dǎo)體芯押工藝是一致的，機臺是同一臺機器，B導(dǎo)體就不會衰減偏大。
