美女胸被狂揉扒开吃奶的网站o_亚洲日韩av中文无码专区_东京热激情无码专区_久久HEZYO久综合亚洲色_欧美成人高清视频_国产精品乡下勾搭老头_欧美一级v片在线播放_成人午夜国产视频_男女猛烈无遮挡免费动态图_亚洲一区国产精品视频

電線電纜網(wǎng) > 新手區(qū) > 求助！求助！求助！19*0.04絞合不良（完整版）

求助！求助！求助！19*0.04絞合不良 - 無圖版

wzh720712 --- 2019-10-25 07:56:20

1

我司生產(chǎn)的一款19*0.04銅絞線， 客戶要求絞線表面有絞紋，即第三層12根線材 排列呈六邊形，如圖一，但我司絞出來的線表面隔一段距離有一小段是圓整的，如圖二，而且圓整處的絞合外徑最小只有0.165左右，測量圓整處的單絲直徑也正常（因圓整段長度太短，絞距沒法測），這就很奇怪了，就算圓整的絞法絞出來的外徑也不是這個數(shù)據(jù)呀？速度3000r/min,絞合模具第一只0.135，第二只0.20-0.25都試過，絞出來的線基本一個情況。這會是什么原因造成的，請高手不吝賜教！

游客 --- 2019-10-25 08:07:36

2

你圖2畫圓沒畫好吧？第二個圓重疊了？
wzh720712 --- 2019-10-25 08:19:36

3

游客:

你圖2畫圓沒畫好吧？第二個圓重疊了？

那個圓是多余的

xiaofan --- 2019-10-25 08:31:33

4

計算是理論的原理，實際做出來的不可能與理伭計算一致，畢竟銅導(dǎo)體還具一定的伸長率，在絞合過程中會發(fā)生移位或偏 差，與絞距也有一定關(guān)系，若絞距越小可能變化會越大
xiao120 --- 2019-10-25 08:39:48

5

三層位置不是固定的   會發(fā)生偏移  很正常    二層就不會   二層只能有一個固定位置    理論上應(yīng)該是圖二的   比如二類絞合導(dǎo)體就不會出現(xiàn)圖一的情況，比6類更柔軟的導(dǎo)體三層的某些細(xì)絲被擠的縫隙里面  另外的某些絲就被擠出來  導(dǎo)體外徑肯定大一點。
CSDLC --- 2019-10-25 09:43:44

6

同向絞合才有可能是圖一那種吧
lgzh63 --- 2019-10-25 09:44:05

7

 我覺得問題出在二、三層的相對位置上。按照圖1，如果兩層的節(jié)距完全一致，且每邊中間的單線恰在內(nèi)層形成的凹槽中自然就會形成穩(wěn)定的六邊形。而出現(xiàn)變成圓形得原因在于6條應(yīng)該嵌入凹槽位置的線中任意一條偏移了。建議調(diào)整兩層并線模的相對位置，或者檢查一下絞線形成節(jié)距的一致性和穩(wěn)定性，或者干脆做一個六邊形的并線模。
weizi2 --- 2019-10-25 10:02:18

8

好想看看你那六邊形的導(dǎo)體是什么樣的？兩層，還要位置固定，好有難度！感覺得用六邊形的模具！！
w2004005 --- 2019-10-25 10:15:56

9

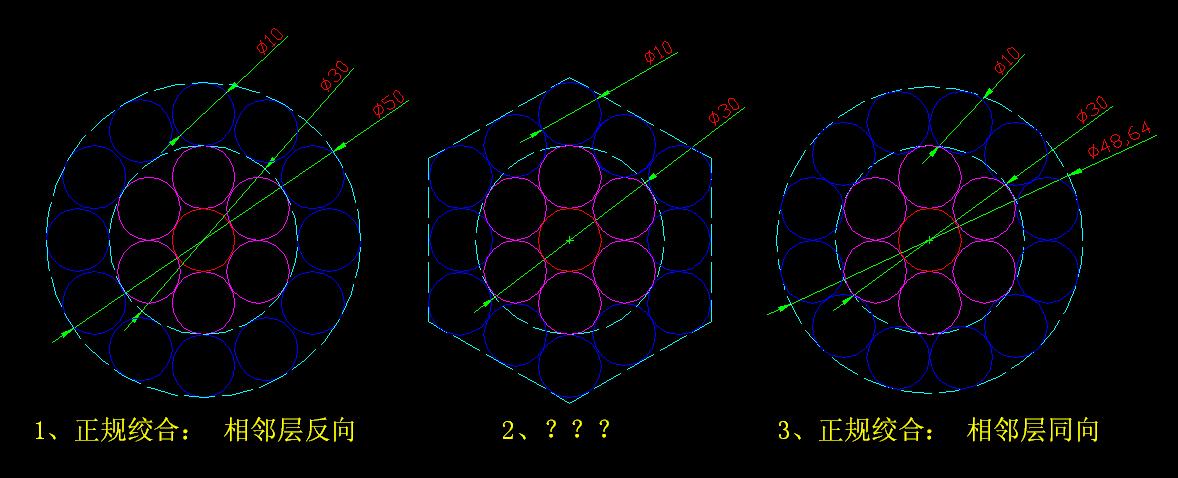

絞合方式.jpg第一種和第三種常用，第二種怎么做出來？

jenier244322 --- 2019-10-25 10:39:46

10

懵逼樹上懵逼果，懵逼樹下你和我
wzh720712 --- 2019-10-25 13:57:13

11

w2004005:

絞合方式.jpg第一種和第三種常用，第二種怎么做出來？

如果是同向一次絞，絞合模具大于5D，節(jié)距比15倍左右的話絞出來的斷面就是六角形的，關(guān)鍵是我們現(xiàn)在六角形里面夾了很小的一段圓的！

wzh720712 --- 2019-10-25 14:00:11

12

CSDLC:

同向絞合才有可能是圖一那種吧

是同向絞合，現(xiàn)在我們要的就是圖一這種效果，但是中間總是有很小一岙圖二這種 排列出現(xiàn)。

wzh720712 --- 2019-10-25 14:12:43

13

weizi2:

好想看看你那六邊形的導(dǎo)體是什么樣的？兩層，還要位置固定，好有難度！感覺得用六邊形的模具！！

六邊形的模具難度可能更大！

CSDLC --- 2019-10-25 20:35:57

14

CSDLC:

同向絞合才有可能是圖一那種吧

wzh720712:

是同向絞合，現(xiàn)在我們要的就是圖一這種效果，但是中間總是有很小一岙圖二這種 排列出現(xiàn)。

外層節(jié)距應(yīng)該要跟據(jù)第二層的算好，應(yīng)該是和中間層一樣的節(jié)距。然后在加個六邊形的定型模

李尚聯(lián) --- 2019-10-26 08:49:09

15

這個要靠壓模壓制
113205210 --- 2019-10-26 09:38:57

16

一段絞距正常，突然會出現(xiàn)絞距很小的一段或一個點，而且是沒有規(guī)律性的。在生產(chǎn)高頻線材時會影響信號傳輸，造成SKEW不良。
hjalic --- 2019-10-26 10:21:12

17

wzh720712:

我司生產(chǎn)的一款19*0.04銅絞線， 客戶要求絞線表面有絞紋，即第三層12根線材 排列呈六邊形，如圖一，但我司絞出來的線表面隔一段距離有一小段是圓整的，如圖二，而且圓整處的絞合外徑最小只有0.165左右，測量圓整處的單絲直徑也正常（因圓整段長度太短，絞距沒法測），這就很奇怪了，就算圓整的絞法絞出來的外徑也不是這個數(shù)據(jù)呀？速度3000r/min,絞合模具第一只0.135，第二只0.20-0.25都試過，絞出來的線基本一個情況。這會是什么原因造成的，請高手不吝賜教！

你客戶對你的要求應(yīng)該是絞合表面要有清析的紋路，并不是所謂的六邊形。19根的同心絞合只要是一次成形，都能達到你要的效果。你現(xiàn)在出現(xiàn)的問題可能是下面兩個原因造成的。

1、絞距不均太嚴(yán)重（估計你的設(shè)備是磁粉張力式的）。間斷性很圓整的那一段線是絞距太密了，仔細(xì)看一下應(yīng)該肉眼就能看出來。

2、看一下你的主軸導(dǎo)輪的R角是不是太大了，外部放線張力是不是同時也偏大了。


雨楓 --- 2019-10-26 11:33:31

18

我也好想看看你們六邊形的導(dǎo)體。我沒這樣做過，就想學(xué)習(xí)學(xué)習(xí)
1251504121 --- 2019-10-26 15:40:55

19

我也想看六邊形的導(dǎo)體。多學(xué)習(xí)學(xué)習(xí)。
xiao120 --- 2019-10-28 10:13:22

20

對  出線模具要比計算外徑要稍微小一點  起到壓制作用
177867280 --- 2019-10-28 16:43:24

21

可不可以做一個可以旋轉(zhuǎn)的六角線模呢？
andypost --- 2019-10-28 23:37:48

22

六角壓形模
wzh720712 --- 2019-10-29 08:28:06

23

xiao120:

對  出線模具要比計算外徑要稍微小一點  起到壓制作用

稍微緊壓、節(jié)距小一點絞出來就是整圓的！


wzh720712 --- 2019-10-29 08:29:33

24

CSDLC:

同向絞合才有可能是圖一那種吧

一次性絞合肯定是同向的


wzh720712 --- 2019-10-29 08:32:17

25

雨楓:

我也好想看看你們六邊形的導(dǎo)體。我沒這樣做過，就想學(xué)習(xí)學(xué)習(xí)

我們絞線很小的，斷面很難看出來


hezhi03052 --- 2019-10-30 09:30:18

26

大家還記得 ，電纜的那個扇形導(dǎo)體嗎？  所以這個六邊形，應(yīng)該是要有一個 壓模壓制  定形的。
tianshan --- 2019-11-01 11:33:04

27

我公司正在絞這款產(chǎn)品，可以加微信互相探討
wzh720712 --- 2019-11-01 15:10:28

28

tianshan:

我公司正在絞這款產(chǎn)品，可以加微信互相探討

你什么公司？微信號？

游客 --- 2019-11-01 17:50:05

29

留個微信號，我來加你
wzh720712 --- 2019-11-02 10:55:14

30

我微信號WZH5082299
wzh720712 --- 2019-11-02 10:55:58

31

我微信號wzh5082299
-- 結(jié)束 --
