一 充電樁在使用過程中的要求有哪些？

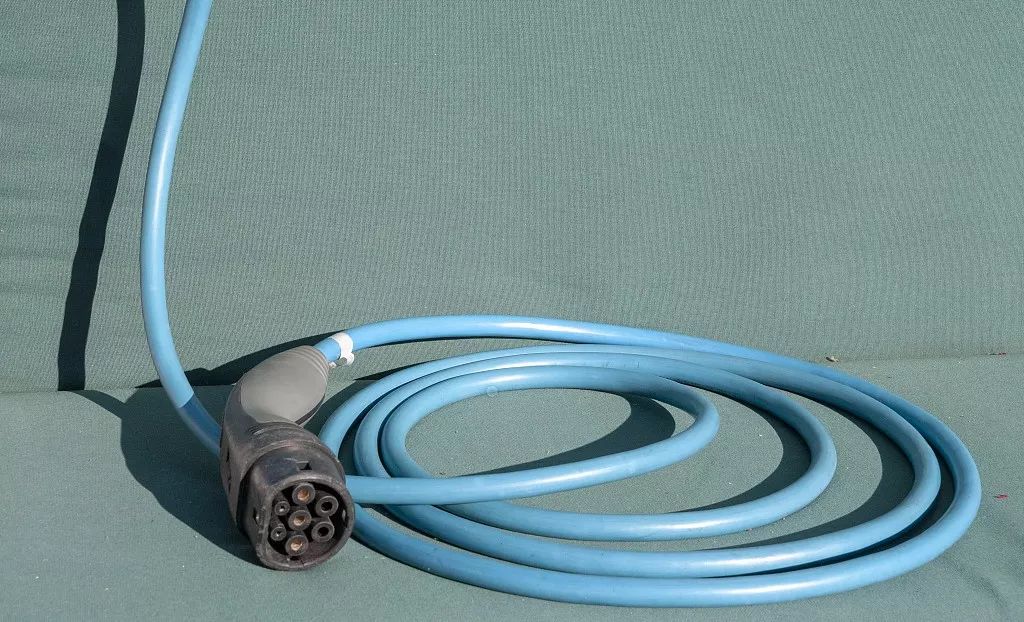

1.電纜環境使用要求
自然環境：充電汽車電纜長期暴露在室外，會遇到日光照射、潮濕、冷凍等，因此需要電纜具備抗UV、耐低溫性等。中國地域廣，需要滿足不同地域條件使用要求。
人為環境：充電過程中難免會出現拖拽、扭曲、彎曲、拉伸等現象，極易造成機械損傷，因此需減少曲饒應力，增加電纜的柔軟性。在使用過程中也可能會造成酸堿液體的腐蝕，因此需要具備優良的耐化性。
2.功能使用要求
電動汽車充電時除了充電還需要通訊，必要時需要自動控制。
3.安全性要求
電動汽車充電過程時間較短，電流強度大，使用頻率高，保證良好的絕緣性同時還要求材料具有一定的耐高溫、耐老化性能，并且在燃燒時具有無鹵阻燃和低煙密度。
二 護套材質TPU與其他材質的性能對比
電纜護套指的是電纜的最外層，也就是外被。起到隔離內部絕緣層等與外界的作用，防止絕緣受潮，使內部不受機械傷害等。因此，電纜在使用過程中對護套材料有嚴格的要求。
TPU（熱塑性聚氨酯彈性體）是一種比較特殊的彈性體，硬度范圍很寬，并且在高硬度下仍可保持良好的彈性和韌性；另外，TPU比重低，只有1.0~1.2g/cm3，同重量材料制備更多產品，更經濟。
充電樁電纜TPU護套一般指的是聚醚型TPU，因聚醚型TPU的強度、耐水解性及低溫性能會更優越一些。 1.在機械性能上，聚醚型TPU的拉伸強度遠遠優于其它護套材料，在25Mpa以上；伸長率也是在500%以上，具有良好的承載能力、抗沖擊性和減震性能； 2.在溫度性能上，TPU耐低溫性更為優越，可以達到-50℃，完全可以滿足在北方嚴寒的環境； 3.大于80kN/m的抗撕裂強度可以有效防止護套層開裂； 4.TPU護套具備無鹵阻燃的特性，對環境不會造成污染。 5.TPU在耐曲繞性、耐磨、耐油、耐水解及耐候性方面也是極為優越； 綜上，從不同護套層材質性能方面的數據對比來看，聚醚型TPU作為充電電纜護套層材質，的確具有很大的優勢。
三 各國充電樁線纜的標準 德國：TUV 2PFG 1908、DEKRA K175 歐洲：EN50620 IEC：IEC62821 中國：CQC1103/04/05
四 充電樁相關政策
3月26日，財政部、工信部、科技部、發改委聯合發布了《關于進一步完善新能源汽車推廣應用財政補貼政策的通知》，明確根據新能源汽車規模效益、成本下降等因素以及補貼政策退坡退出的規定，降低新能源乘用車、新能源客車、新能源貨車補貼標準，促進產業優勝劣汰，防止市場大起大落。
在2019年的補貼政策中，續航里程小于250公里的新能源汽車將不再享受補貼，而其他車型的補貼幅度也大幅縮水，對車輛的技術標準也提出了更高的要求。在3個月的過渡期結束后，地方將不再對新能源汽車給予購置補貼，轉而將資金用于支持充電基礎設施。
制約新能源汽車產業發展的主要因素，是使用環節的種種障礙，如充電基礎設施的便利程度，以及現有的城市管理法規對于新能源汽車發展的制約等。鑒于此，政府減少補貼，轉而將資金用于支持充電基礎設施，以滿足新能源汽車發展的需求。
五 國內各地充電樁建設情況
北京市：截至2018年4月，建成約12.7萬個充電樁。其中社會公用領域建成約2000處，共2萬個�！毙纬扇h(huán)范圍內服務半徑2公里、四環范圍內服務半徑2公里、五環范圍內服務半徑3公里和六環范圍內平均服務半徑5公里的公用充電網絡，社會公用充電樁與個人電動汽車的比約為1:6。市場格局方面，北京至少70%的公共充電樁掌握在國家電網北京市電力公司、普天新能源、北汽特來電、星星充電4家企業手中。截至2017年底，國家電網北京市電力在北京共擁有7200個公共充電樁，占據了全市35%的市場份額。普天新能源在北京約有2000個公共充電樁，星星充電在北京投運3300個公共充電樁，北汽特來電在北京共建設了5000多個充電樁。
天津市：2017年，全市新建公共充電樁達4000個，總數超過8000個，基本形成市區2公里半徑的充電網絡。國網天津市電力公司加快完善電動汽車充換電網絡布局。2018年新建各類充電站87座、充電樁1486臺。
河北�。�到“十三五”末，全省建設充電站1970座，充電樁65625個。其中，公用充電站1533座，充電樁25730個；專用充電站437座，充電樁39895個。
山西�。�2016－2020年，山西省電動汽車充電設施總投資預計超過52億元，其中充（換）電站投資24億元，充電樁投資28億元。2020年末，建成由343座集中式充（換）電站（其中：283座城市集中式充換電站、60座高速城際快充電站）、19萬個分散式充電樁、1個充電智能服務平臺構成的充（換）電基礎設施體系。
吉林�。�在“十三五”期間，全省新增充換電站119座，其中：公交車充換電站18座，出租車充換電站15座，物流環衛等專用車充電站7座，城市公共充電站42座，城際快充站37座；新增充電樁將達到87526個（不含現有67個充電樁），其中：分散式公共充電樁8363個，公務與私人乘用車專用充電樁79163個。
上海市：至2017年上海市新能源充電設施規模達到10.3萬個；預計到2020年上海市充電樁總量不少于21.1萬個，有充電功能的公交停保場需68座。其中，全市公用充電樁應不少于2.8萬個，公共充電站應不少于131個。未來上海主城區充電樁體量將達到每5公里至少一根的分布。
江蘇�。�2017年底前，江蘇新建城市快充站、公交充電站、高速快充站、充電塔等各類充電設施項目154個，投運充電樁2000個，實現全省高速公路服務區快充網絡全覆蓋。在南京、蘇州城市核心區，打造2公里充電圈。2017-2020年期間，南京全市規劃新增建設公共充電站1229座，充電樁15108個。十三五末，南京市公共充電基礎設施總規模將達到：充電站1542座，充電樁20457個。
浙江�。�到2020年，將新建集中式充換電站800座以上、分散式充電樁21萬個以上；其中，新建公共服務領域?qū)Ｓ贸鋼Q電站400座以上，新建用戶自用充電樁19.8萬個以上，新建各類公用充換電站240座以上、公用充電樁1.2萬個以上，新建160座以上高速公路城際快充站。
江西�。�到2020年底，全省建成充電站260座，充電樁約10萬根。
福建省：到2020年全省建成各類充電設施28萬個，2017年底前建設180座以上城際充電站。
安徽�。�到2020年，新增集中式充換電站500座，分散式充電樁18萬個。其中，新增公交車充換電站200座、出租車充換電站60座、環衛物流等專用車充電站50座，新增用戶專用充電樁15萬個，新增城市公共充電站70座、分散式公共充電樁3萬個，新增城際快充站120座。
山東�。�到2020年底，山東省將投資118.6億元建設充換電設施，計劃建成充電樁約35萬個，充電站920座。目前，全省累計建成充換電站1103座、充電樁共18135個。
廣東省：到“十三五”末，全省將完成珠三角環線高速G94、沈海廣州支線S15、廣澳高速G4W、廣惠高速S21、莞佛高速G94（11）服務區城際快充站建設，實現珠三角環線充電網絡的貫通。2016—2020年，全省充電設施建設總投資約540億元。到2020年，廣東省將建成集中式充電站約1490座、分散式充電樁約35萬個。
廣西：截至2015年12月，南寧市已建成5處充電站，4處快充充電樁50個，1處慢充充電樁8個。根據《南寧市加油（加氣、充電）站行業發展規劃（2015—2020）》，至2020年，南寧市規劃設置加油（加氣、充電）站點數量為514座，其中加油站476座、加氣站10座、充電站14座、加油（加氣、充電）合建站14座。
海南�。�到2020年，海南省應配套建設充電樁28000個（其中，用戶專用充電樁23126個，分散式公共充電樁4874個），公共充換電站30座。至2020年全省充電基礎設施累計投資總規模為14.43億元。
河南�。�到2020年建成各類集中式充換電站超過1000座、分散式充電樁超過10萬個。
湖北�。�截至2017年底，湖北省已累計建成充電樁1.8萬個，其中武漢市已建成1.2萬個。至2020年，湖北將投資376個充電站，47072個充電樁，最終實現湖北省內充換電服務的城際互聯。
湖南省：截至2016年12月，湖南共建成充換電站60余座、分散式充電樁5000余個，京港澳高速公路湖南段建成18座充電站。到2020年，湖南省將新增集中式充換電站415座，分散式充電樁20萬個，同時規定所有新建住宅配建停車場應100%建設充電基礎設施或預留建設安裝條件。
四川�。�四川有超過1000個公共充電樁。成都已建設充電站14座，快充直流充電樁201個，分布式交流充電樁679個。到2020年，四川力爭建成充電樁27萬個，集中式充換電站604座，其中公交充換電站140座，出租車充換電站91座，專用車充電站89座，城市公用充電站88座，城際高速公路服務區充電站196個。
重慶市：截至2017年底，全市共建成充電站點794座（含換電站12座）、充電樁5044個，已覆蓋37個區縣。到2020年，重慶爭取建成15萬個，主城區每公里提供1座公共充換電站。
貴州�。�到2020年，省直機關和在黔國有企業建設充電設施的車位比例不低于20%，市、縣級機關建設充電設施的車位比例不低于10%。
云南�。�到2020年，云南省規劃建設超過350座集中式充換電站，其中，公共充電站74座以上，公交車充換電站100座以上，出租車充換電站62座以上，城際快充電站52座以上，換位物流車專用充電站42座以上，景區充電站20座以上。規劃建設超過16.3萬個分散式充電樁，其中，公務車與私家車專用充電樁14.8萬個以上（居民小區9.9萬個以上，公共機構和企業、事業單位4.9萬個以上），分散式公共充電樁1.5萬個以上。
陜西省：規劃到2020年新增集中式充電站超過454座，分散式充電樁超過9.44萬個。其中，新增超過107座公交車充電站、78座出租車充電站、67座環衛物流等專用車充電站、118座城際快充站、84座城市公共充電站以及1.75萬個分散式公共充電樁和7.69萬個用戶專用充電樁。
青海�。�到2020年，建成充換電站40座，充電樁2萬個，滿足2萬輛電動汽車充電需求。
新疆：到2020年，全疆新增集中式充電站180座，分散式充電樁13800個，以滿足全疆28800輛電動汽車充電需求，在公交車、物流車、環衛車、景區車、出租車、公務車、私家車等7個領域推廣電動汽車。
截至2017年底，我國各類充電樁達到45萬個，其中全國私人專用充電樁24萬個，公共充電樁21萬個，位居全球首位，是2014年的14倍。目前我國私人專用充電樁24萬個，均為交流慢充。其中北京8.3萬個、上海7.8萬個、廣東3.9萬個，排在前三位。三地充電樁保有量占全國比重超過80%，集中度較高。
聚醚型TPU護套線纜有效解決了傳統無鹵線材在阻燃，質軟以及其他物理性能之間難以平衡的技術難題，即在達到阻燃等級基礎上，實現對電線材料軟性以及其他物性指標皆達到國際標準要求之間實現良好的平衡。 聚醚型TPU性能優良，市場價格也很高。但正由于其性能優良，同規格電纜護套厚度TPU材料只有其他材料的一半左右，線纜的經濟性好，并且外觀好，使用壽命長，目前受到大多數客戶的青睞。在未來，TPU的發展前景非常廣闊。
czeasycom --- 2019-04-11 21:24:03
2
jintaolq --- 2019-04-12 10:07:47
3
xianlan10 --- 2019-04-12 10:27:42
4
haiyang816 --- 2019-08-22 16:51:57
5
802211250 --- 2019-08-22 16:59:50
6
SamDing2019 --- 2019-11-28 11:45:43
7
anguie --- 2021-10-02 16:59:28
8
jason6206 --- 2022-06-15 15:51:19
9
anguie:做這種產品，大廠居多，小廠還比較少
知名車廠如有品質問題就需要回收, 大廠財力與資源多, 出狀況賠得起, 小廠可能出一次狀況公司就倒閉了! 索賠無門.
