電線電纜網 > 架空線 裸電線 > 軟導體外徑計算上誤差（完整版）

軟導體外徑計算上誤差 - 無圖版

djt7009 --- 2010-05-11 09:44:43

1

按照電線電纜手冊上計算的軟導體（第5種）外徑總是與實際測量的不符合（誤差大約在7-8%上下，不確定），而且有的值與手冊中給出的值也不同：

如 2.5平方，結構為復絞線 7/7/0.25 外徑D=8.8*0.25=2.2 手冊為2.00mm

如 10平方 結構為 7/12/0.4 外徑D=12.21*0.4=4.88 手冊為4.60mm

請高手指教下！

有外徑計算表（最好帶重量）的話給一個，不勝感激，我的郵箱為 djtff@sina.com

狼宇 --- 2010-05-11 13:38:53

2

不可能呀

手冊也會給出一個范圍的呀

走過q --- 2010-05-11 14:05:08

3

手冊給出的是范圍和理論值，實際是有誤差的，根據你絞合的方式、單線的張力狀況等，一般可以按照成纜系數計算，誤差不是很大的。
solcom --- 2010-05-11 14:52:59

4

軟導體的外徑，只能是一個大概，德標上有軟導體外徑的近似值，比較接近實際的

djt7009 --- 2010-05-11 15:17:45

5

我計算的數值有的與手冊很接近，有的誤差很大

如 2.5平方，結構為復絞線 7/7/0.25 外徑D=8.8*0.25=2.2 手冊為2.00mm

如 10平方 結構為 7/12/0.4 外徑D=12.21*0.4=4.88 手冊為4.60mm

規 格

直徑

0.5

0.93

0.75

1.14

1

1.32

1.5

1.60

2.5

2.00

4.0

2.60

6.0

3.60

10

4.60

16

5.70

25

7.10

35

8.50

50

10.30

70

12.40

95

14.50

120

16.00

150

18.00

185

20.00

240

23.00

手冊上的這個表的數據有誤差沒有，可以直接用嗎

djt7009 --- 2010-05-11 15:27:07

6

表5-2-88

規 格

總根數

單線d

直徑

0.5

16

0.20

0.93

0.75

24

0.20

1.14

1

32

0.20

1.32

1.5

30

0.25

1.60

2.5

49

0.25

2.00

4.0

56

0.30

2.60

6.0

84

0.30

3.60

10

84

0.40

4.60

16

126

0.40

5.70

25

196

0.40

7.10

35

276

0.40

8.50

50

396

0.40

10.30

70

360

0.50

12.40

95

475

0.50

14.50

120

608

0.50

16.00

150

756

0.50

18.00

185

925

0.50

20.00

240

1221

239.74

23.00

手冊上的這個表的數據有誤差沒有，可以直接用不？可以用的話求個排列方式。

mufeng --- 2010-05-11 22:37:51

7

都會有誤差的。
troyboss --- 2010-07-13 15:55:33

8

手冊上只是一個理論值，在理想狀態下



youdejia --- 2010-07-14 18:25:11

9

參考可以，但實際生產中影響因素太多了，不過實際中應該稍微小點。

duanling --- 2010-07-15 14:51:46

10

這個方法都不是解決問題的好方法，要進行改革，用復絞線又慢又沒有效率，外徑還達不到，直接使用束絞機絞合就可以達到國家標準規定的外徑要求，  如果不相信的話你自己可以先試驗一下，只要幾公斤就可以啦。
勁風中疾跑 --- 2010-07-16 17:33:13

11

實際生產中影響因素太多了
魯萬發 --- 2010-08-14 14:24:31

12

銅絲直徑、束、絞節距、測量誤差等都要考慮，正負誤差屬于正常就可以
panlan500 --- 2010-08-14 16:56:13

13

為什么只考慮外徑的計算誤差，不看各人的測試誤差，比計算誤差還要大。各種問題都要換位思考才能得出正確的結論。
15707217659 --- 2023-09-07 19:52:21

14

狼宇:

不可能呀

手冊也會給出一個范圍的呀

你好，請問一下這個手冊是什么手冊，在第幾頁哈，初入該行業

24hcfbb --- 2023-09-08 09:50:31

15

panlan500:

為什么只考慮外徑的計算誤差，不看各人的測試誤差，比計算誤差還要大。各種問題都要換位思考才能得出正確的結論。

是的，第5類軟的導體，本身就不好測量，不同的人測量有不同結果。

jinfeng --- 2024-03-13 16:56:04

16

djt7009:

我計算的數值有的與手冊很接近，有的誤差很大

如  2.5平方，結構為復絞線.25   外徑D=8.8*0.25=2.2 手冊為

如  10平方  結構為.4     外徑D=12.21*0.4=4.88 手冊為

你好，這個軟導體的外徑是怎么計算的？406152769@qq.com    隨時在線

1919961010 --- 2024-03-30 08:18:56

17

huanying2258 --- 2025-08-06 14:00:29

18

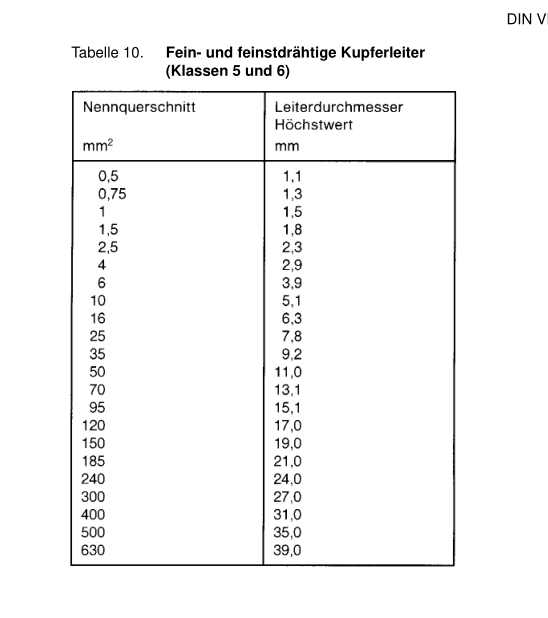

刪蒢記憶 --- 2025-09-23 08:17:04

19

solcom:

軟導體的外徑，只能是一個大概，德標上有軟導體外徑的近似值，比較接近實際的
