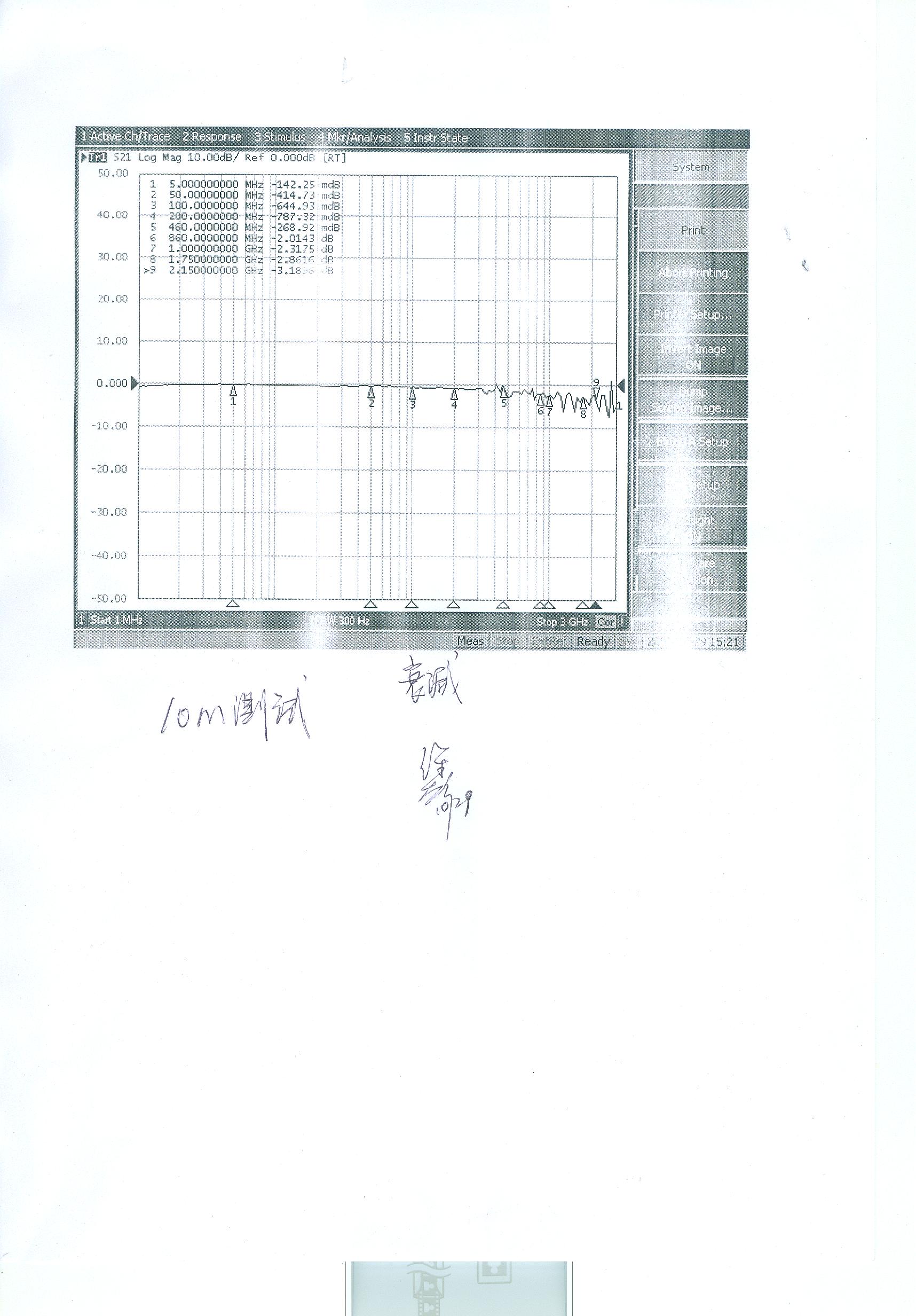

magintion --- 2009-10-29 17:14:54
1

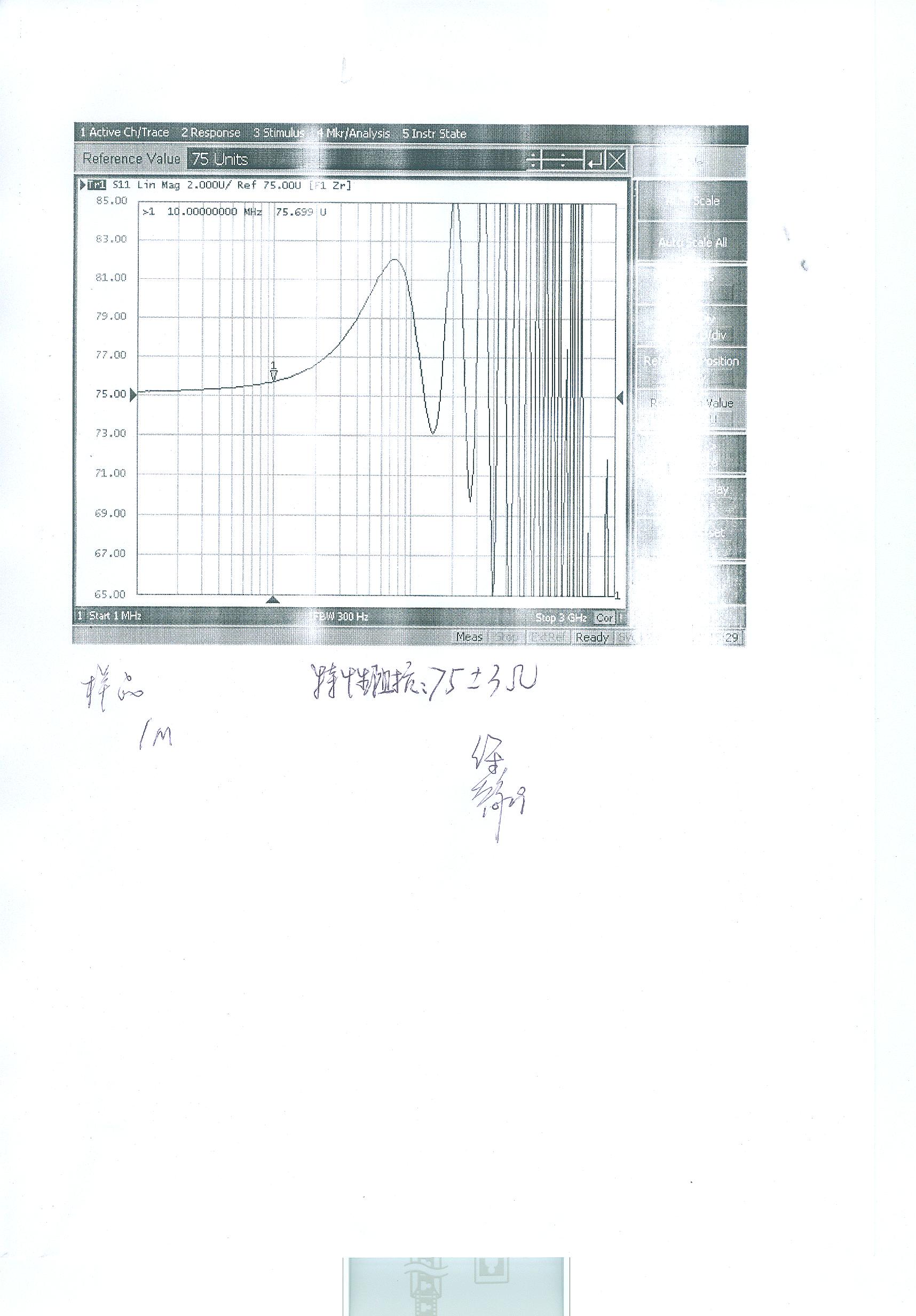

magintion --- 2009-10-29 17:26:18
2
magintion --- 2009-10-29 18:19:57
3
結構為1.02CU+FOAM PE ID 4.6MM+0.035*18的銅箔+0.12CU*5/16+PVC
發泡度在60%,電容為52,
期待高手指點....
182218092 --- 2009-11-01 13:21:37
4
把銅箔的 厚度改為0.030的試試看可否？？？
magintion --- 2009-11-02 10:27:30
5
我有向供應商索樣品的時候,他們講沒有比0.035更薄的銅箔了,其實現在也只有0.023~0.025的銅厚,其余的為PET 厚啊,還有沒有從其他地方來改善的啊,請?zhí)岢鰧氋F意見,謝謝!
rich --- 2009-11-03 14:16:21
6
測量一下RL, 高頻時回波不好
magintion --- 2009-11-03 15:55:59
7
測試了,RL只有在5~30MHZ還可以過,30~470MHZ以上都過不了,有沒有什么改善方法或那里需要重點控制,請各位暢所欲言,小弟先行在此謝過了......
182218092 --- 2009-11-03 18:43:43
8
我想問一下你們 放護套用的是 什么牽引機。我 建議你用履帶式牽引試試。。。你看下銅箔是否有斷裂現象。。
magintion --- 2009-11-09 11:44:46
9
用的為銅箔麥拉,沒有那么容易斷裂了.
請教下別人,問題還是在芯線絕緣上沒有做好,所以還要在做芯線的時候多注意.
barryyu --- 2009-11-11 11:56:17
10
看了你的圖形是高頻跳動嚴重，原因有以下幾點：
1.你測試用的連接器是否匹配？（以上G建議用N型端子或用GATING方法測試）
2.線材不穩定（同心度、橢圓度、線徑或電容）
