電線電纜網 > 數據 高頻線纜 > HDMI 19P CABLE遠端串音 (FEXT) 過不了（完整版）
HDMI 19P CABLE遠端串音 (FEXT) 過不了 - 無圖版
why81yang --- 2007-01-18 15:28:57
1
HDMI 19P CABLE遠端串音(FEXT) 過不了與什么有關？

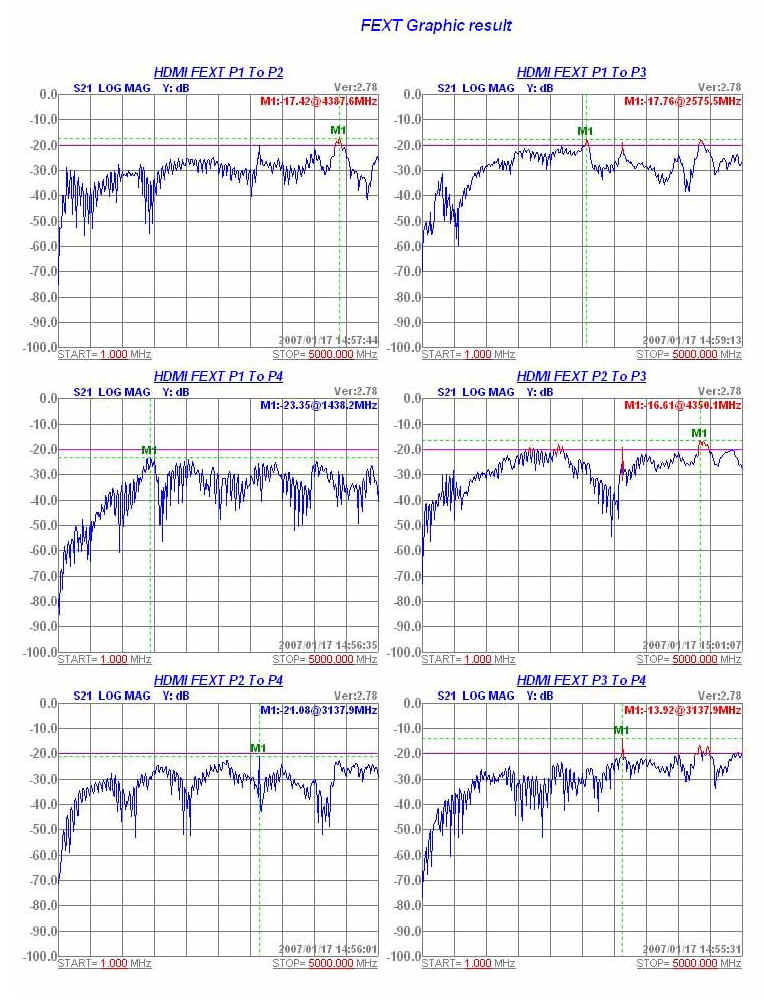

測試結果如下：
FEXT summary result Start Stop Lim From Lim To P1 To P2 P1 To P3 P1 To P4 P2 To P3 P2 To P4 P3 To P4 1 5000 -20 -20 -17.42 -17.76 -23.35 -16.61 -21.08 -13.92 MHz MHz dB dB Fail Fail Pass Fail Pass Fail
請教各位大俠原因,先感謝各位。
cuijiude --- 2007-01-18 17:46:26
2
xiahou --- 2007-01-18 18:04:12
3
是的，長度有很大關系，再一個特性阻抗，請將整份測試報提供上來，最好是帶圖形的。
why81yang --- 2007-01-23 13:04:17
4
HDMI-30AWG L＝1.8M...因測兩條一條有過另外一條沒過，這可能和加工有關，具體有哪此因素？？？
謝謝
xiahou --- 2007-01-24 11:35:00
5
先去查看你的去鋁箔的尺寸，盡量放短，還有就是你是焊錫呢還是？
如是焊錫，請注意查看你的錫點。
1.8M的電線是不會有問題的。
bridge --- 2007-01-30 13:03:53
6
根據上述情況，加工問題可能性很大。加工區域盡量小些，能否說一下？是怎樣加工的:卯壓，還是焊接，是否有內膜？
余澤平 --- 2007-02-01 15:39:30
7
高頻線材的每個性能參數其實與其他特性參數都是有關聯的,這是一個綜合性的問題
當其中的一個參數,你一定將其他參數也要拿出來對比分析
junioryan --- 2007-02-02 09:25:27
8
lqiangsz --- 2007-02-02 09:27:46
9
michael --- 2007-02-03 08:47:30
10
ok509 --- 2007-02-04 19:04:56
11
很可能和加工有關！如果其他的參數都過的話。
李小龍 --- 2007-02-21 17:04:29
12
肯定是加工問題,這個不用討論了
你看看是否剝線的時候雙絞線的屏蔽剝離過長?絞距鬆開太多?還是本身聯接頭阻抗不匹配或者pin位設計不合理?
larryhe --- 2007-02-21 21:52:47
13
用的哪家的線?
李小龍 --- 2007-02-22 10:03:04
14
roger --- 2007-02-22 22:48:29
15
disco --- 2007-03-12 20:14:07
16
太簡單了
只要加大衰減不就解決
但是不可做太長的線
810707 --- 2007-03-25 20:58:06
17
wanggj --- 2007-03-26 19:49:42
18
肯定是加工問題，查查看剝芯皮時有沒剝斷銅絲.........
失業電纜人 --- 2007-03-29 11:33:11
19
菜鳥 --- 2007-03-29 22:31:19
20
暈倒 我測試 HDMI 一般都是 衰減 和 SKEW 不過 哪有串音不過的 應該是你的加工的問題把
810707 --- 2007-03-30 19:21:19
21
影響串音的關鍵:1線材太短.2.端子加工焊點和屏蔽處理
故線材不可太短,焊點要均勻:太大和太尖都不行,最好用上PE內模和銅箔.
HDMI --- 2007-03-30 22:24:07
22
你剝線肯定有問題，鋁箔取出太長了，最好不要超過5mm.
dingmoba --- 2007-04-16 13:00:30
23
這種問題,基本上是內層鋁箔剝離得過長了.
qw1028 --- 2007-07-18 10:53:01
24
樓主拋磚引玉
長見識了，呵呵
ivwmyd --- 2007-07-19 14:40:11
25
為什么長度越短串音越不好過呢？能否講下原理？
yangguohua --- 2007-07-20 19:20:41
26
ye4452003 --- 2007-07-21 00:21:41
27
我之前有做過1m的8p8c的線子，那叫痛苦，出的問題全在串音上，郁悶！
happy --- 2008-06-22 15:18:14
28
和25樓有同樣的疑問？ 請大蝦們指點！
AbelGuo --- 2008-06-23 13:57:04
29
線越短肯定串因越不容易過：
因為你的標準沒有變就拿HDMI -20dB 任何M數都是一樣的標準。那你想越長信號傳輸?shù)脑骄眠@樣你有部分的雜尋都被衰減掉。在最終接收到的信號就會變少。米數越短 信號傳輸快接收的雜尋同樣就多。導致短M數，串音很容易Fail；
LZ： 同樣也請測試 Raw Cable 來看是否為加工的問題。逐步排除。如果就這樣看就能肯定是加工問題我想沒有人能保證。如果Raw Cable Fail。 請靠1：量鋁箔的重迭率。2：是否有部分未包好或包松導致。
allenhong --- 2008-07-04 19:33:57
30
希望大家在這個問題上能夠繼續討論下去。
flurry --- 2008-07-04 20:43:30
31
測試時待測物對應的兩端有沒有用LOAD堵住，不要忽視了這個最基本的問題
elwin --- 2008-07-07 17:21:52
32
應該從三個方面處理：
第一；是不是鋁箔剪留過短；
第二；對絞線的絞距及張力有沒有發生變化；
第三；就是線材本身，絕緣與導體的附著力好不好，如果附著力不好，也會有問題。
xiaofan --- 2008-07-07 19:33:51
33
