電線電纜網 > 成纜 繞包 填充 > 五芯不等圓形絕緣線芯成纜直徑的計算（完整版）

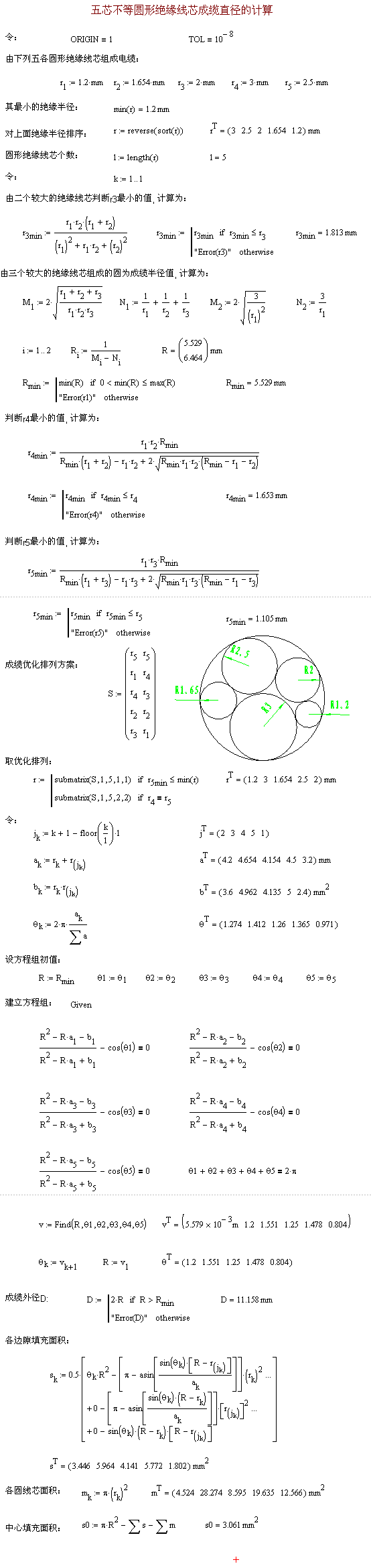

五芯不等圓形絕緣線芯成纜直徑的計算 - 無圖版
zgqwl --- 2006-12-13 16:41:28
1
trss --- 2006-12-13 16:55:41
2
看來沒人能確切回答你的問題，一般實踐中都是通過絕緣厚度找齊（那樣就很好算了），否則五芯不等園，加護套后外觀就很難看，檢驗部們會找你來的，并且無芯中仨大倆��？倆大仨�。克拇笠恍�？四小一大？結果都是不一樣的
trss --- 2006-12-13 17:02:03
3
對不起，我把問題想簡單了，不過折磨高的學問我目前消化不了啊�。�
bscrm --- 2006-12-13 19:51:36
4
長齡線纜上看過
99號 --- 2006-12-13 20:30:02
5
這么復雜的。。。從來不搞這么復雜，這個可能一般出現在理論設計或文章上，實際中，我們不會用這么麻煩的算法吧？不然可要死人了。。。。我的一般做法，就是拿CAD比劃比畫一下，比較接近最小直徑就算數了。實際生產中的偏差也會比較大的��！何必算得這么準？？十年磨劍 --- 2006-12-14 11:55:10
6
哇噻，佩服你這種精益求精的精神了，我就是缺乏這種精神了，向你學習。
但我還是不能看明白整個過程，唉，知識貧乏啊。
ccjzw --- 2006-12-14 21:08:42
7
復雜的計算過程在實際生產不是很適用，實際的計算過程沒有這么復雜，采用近似計算即可！
花生油8 --- 2007-01-05 14:14:25
8
好像看到過一篇文章,大概說的是愛迪生,要求他的博士學生計算電燈泡的容積,這位博士拿了三角板,量角器,曲線板,圓規測算了半天,滿頭大汗,終于得到結果.愛迪生一看,"何必這么麻煩!",拿著一個小杯子,往燈泡里面倒了些水,再用量杯測一下水的體積,不用一分鐘即算出其容積.
很佩服你的數學功底,但是化簡為繁才是真正的聰明人,又不是發射人造衛星,要那么精確干什么.
lxq111800 --- 2007-02-14 12:50:40
9
用CAD實際畫一下不就得了
jackygao --- 2007-09-05 17:16:58
10
太麻煩拉
haidongxu --- 2007-09-06 13:46:06
11
這是很嚴禁的數學邏輯，理論上很好，但是實際使用的時候就是畫蛇添足！
8390zhou --- 2007-11-25 15:36:12
12
在WORD理面畫個圖比劃一下,理論與實際有時候差2-3mm
zhongbing --- 2010-01-19 22:57:16
13
看來用CAD畫的方法確實很好，但是還是要懂計算原理最好，哈哈
cxcd136 --- 2010-01-26 15:15:17
14
當我差了2 -3mm時 我設計擠塑磨具時 特別是擠壓時 就有很大的偏差了不 提議計算準確點
zui2220 --- 2010-01-28 19:39:40
15
只要CAD畫一下就Ok 找出一勞永逸的公式恐怕很難
中華 --- 2010-01-30 13:59:00
16
參考GB/T12706.1-2008標準
hddl19724 --- 2010-05-15 13:33:03
17
4+1芯外徑:=2.70（4D+d）/5 3+2芯外徑：=2.70（3D+2d）/5D為主芯外徑；d為地線外徑
whxh1 --- 2011-07-14 13:43:33
18
只要CAD畫一下就Ok 找出一勞永逸的公式恐怕很難
