電機試驗平臺：電機性能測試的專用基礎工裝設備

電機試驗平臺是試驗平臺的細分類型，專為電機（如異步電機、同步電機、伺服電機、新能源汽車驅動電機等）的性能測試、可靠性測試、工況模擬測試設計，核心作用是為電機及測試附件提供高穩定、高剛性、抗振動的基準支撐面，確保測試數據的準確性和測試過程的安全性。其設計邏輯圍繞電機測試的 “大載荷、強振動、多附件固定” 需求，與通用試驗平臺、檢驗平臺形成明確差異，具體細節如下：

一、核心用途：聚焦電機全場景測試需求

電機試驗平臺的用途高度針對性，覆蓋電機研發、生產檢測、質量驗證等全流程，主要包括：

性能參數測試：支撐電機進行額定功率、轉矩、轉速、效率、功率因數、溫升等核心參數檢測（如 GB/T 10069.1 電機試驗標準要求）；

工況模擬測試：模擬電機實際運行場景，如啟停沖擊測試、連續運行疲勞測試、高低溫環境下的性能測試、負載突變測試等；

可靠性與耐久性測試：長時間加載運行，驗證電機的使用壽命、抗老化能力、故障耐受能力；

附件集成測試：配合測功機、扭矩傳感器、轉速傳感器、溫控設備等測試附件，形成完整測試系統，保障電機與附件的同軸度、安裝精度。

二、關鍵設計特點：適配電機測試的特殊需求

1. 材料選擇：側重高強度與抗疲勞性

主流材料：高強度灰鑄鐵 HT300-400（基礎款）、球墨鑄鐵 QT500-7/QT600-3；

特殊場景：大功率重型電機測試（如工業電機、船用電機）采用鑄鋼材質，部分平臺添加錳、鉻等合金元素，增強耐磨性和抗沖擊性；

核心要求：材料需經過充分時效處理（自然時效 3-6 個月或振動時效），徹和底消除鑄造內應力，避免長期承載測試后產生永和久變形。

2. 結構設計：兼顧高剛性、抗振動與安裝便捷性

整體結構：采用 “加厚面板 + 密集加強筋 + 雙層底板” 設計，面板厚度通常為 50-150mm（遠超通用試驗平臺），加強筋呈 “井” 字形或 “蜂窩狀” 分布，確保平臺整體剛性，受力時變形量≤0.02mm/m；

抗振動設計：部分高和端平臺底部加裝減震墊（橡膠減震墊或彈簧減震器），吸收電機運行時產生的高頻振動，避免振動傳遞至地面或影響傳感器數據；

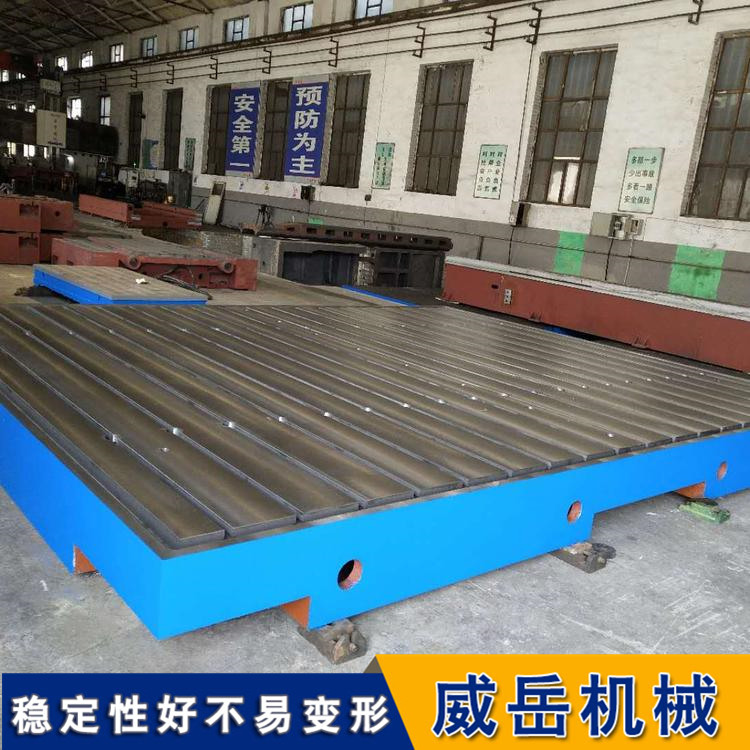

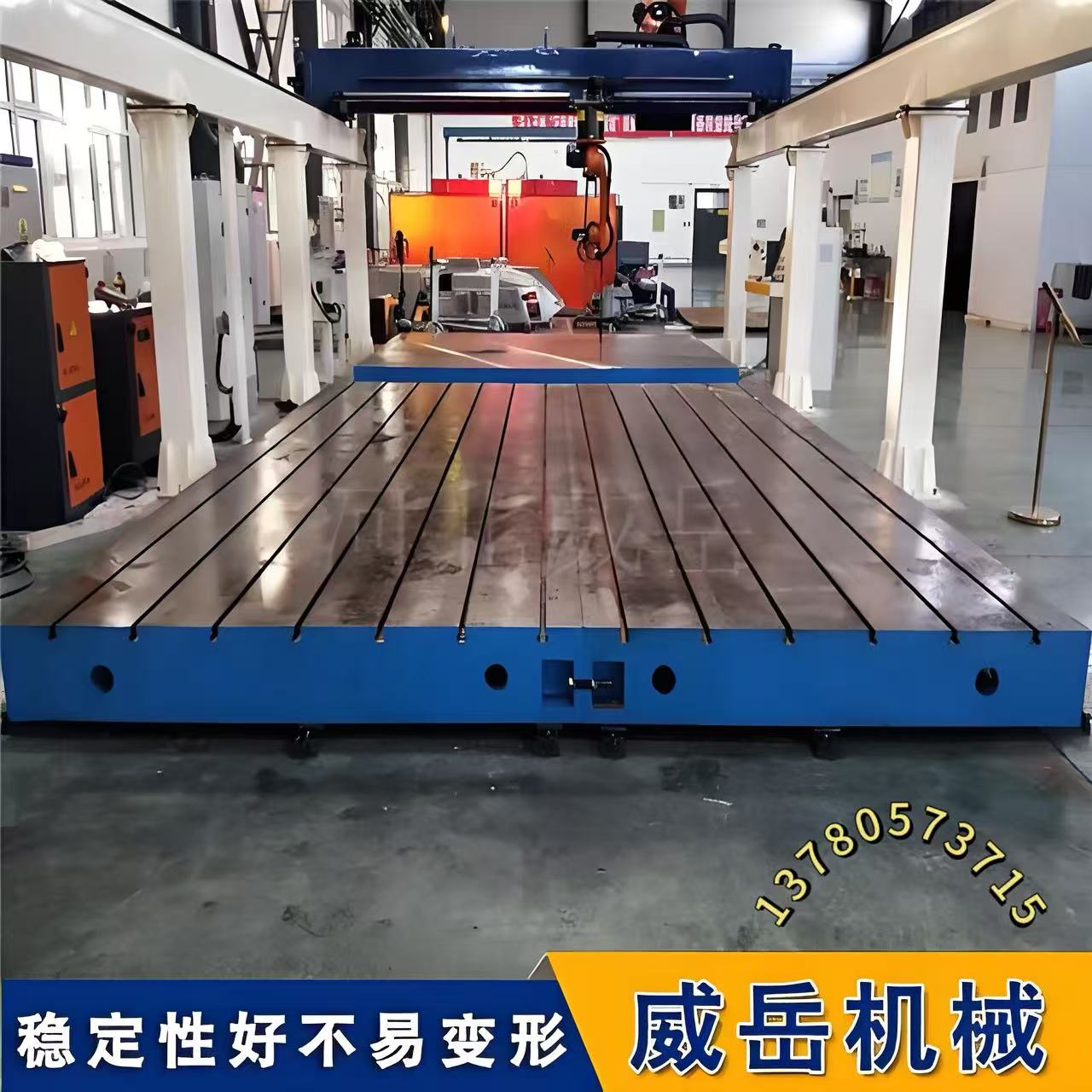

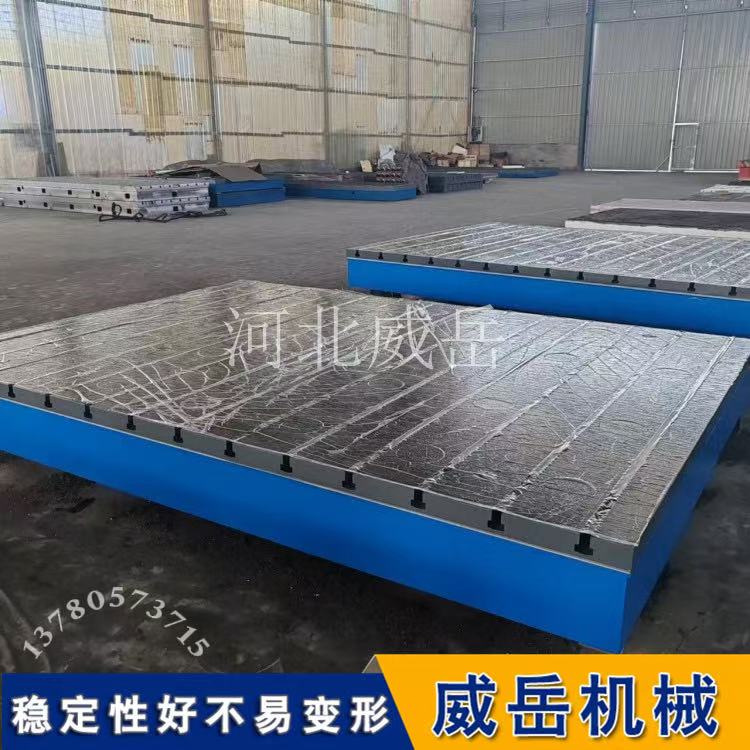

安裝適配：面板全域加工 T 型槽（常見規格 14×50、18×60 等）或螺紋孔，間距均勻（如 100mm/150mm），方便快速固定電機底座、測功機、支架等設備，同時保障電機與測功機的同軸度（誤差≤0.02mm）；

調平結構：底部配備可調節地腳螺栓（每平方米至少 4 個，重型平臺加密至 6-8 個），支持 ±5mm 高度微調，確保平臺在車間、測試室等場景下快速調平。

3. 工作面處理：實用優先，適配安裝需求

加工工藝：采用精銑 + 磨削工藝，無需高精度刮削（電機測試對平面度要求低于計量檢測），表面粗糙度 Ra3.2-6.3μm；

平面度要求：通常為 2 級精度（平面度誤差≤20μm/m），重型電機測試平臺可放寬至 3 級，但需保證 “多點受力均勻”，避免電機安裝后傾斜；

防護處理：工作面經防銹處理（如發黑、磷化），部分平臺可定制防滑紋或耐磨涂層，適應長期頻繁安裝、拆卸電機的場景。

4. 承載能力：適配不同功率電機需求

常規承載：中小型電機平臺（1-5m2）承載能力 1000-3000kg/m2，適配功率≤100kW 的電機；

重型承載：大型電機平臺（5-20m2）承載能力 3000-8000kg/m2，適配功率 100-1000kW 的工業電機、發電機組；

定制化：針對超重型電機（如兆瓦級風電電機），可設計拼接式平臺（單塊重量≤10 噸，便于運輸安裝），總承載可達 10-50 噸。

三、規格與定制化：匹配電機類型與測試場景

1. 常規規格

尺寸：單塊平臺常見 1000×1500mm、1500×2000mm、2000×3000mm、3000×6000mm，拼接式平臺可實現 8000×12000mm 等超大尺寸；

高度：常規高度 300-500mm，重型平臺高度 500-800mm（增強抗傾覆能力）。

2. 定制化選項

材質定制：根據電機功率、測試載荷選擇鑄鐵、球墨鑄鐵或鑄鋼；

結構定制：加裝減震系統、防護圍欄、排水槽（用于油污、冷卻液排放）、電纜線槽（整理測試線路）；

精度定制：高精度電機測試（如伺服電機）可定制 1 級精度平臺，平面度誤差≤10μm/m；

附件定制：配套提供電機安裝底座、定位銷、壓板等固定附件，實現 “即裝即用”。

四、使用與維護要點

安裝調平：安裝時需用水平儀（精度 0.02mm/m）校準，確保工作面水平度誤差≤0.05mm/m，地腳螺栓緊固后需二次復核；

負載控制：避免超過平臺額定承載，電機安裝時需均勻分布重量，禁止單點集中受力；

振動防護：測試大功率電機時，需檢查減震墊狀態，避免振動導致平臺位移或附件松動；

清潔保養：測試后及時清理工作面的油污、鐵屑，定期（每 3-6 個月）涂抹防銹油；

定期校準：每 12 個月檢測一次平面度和水平度，若出現變形需及時進行時效處理或修復。
