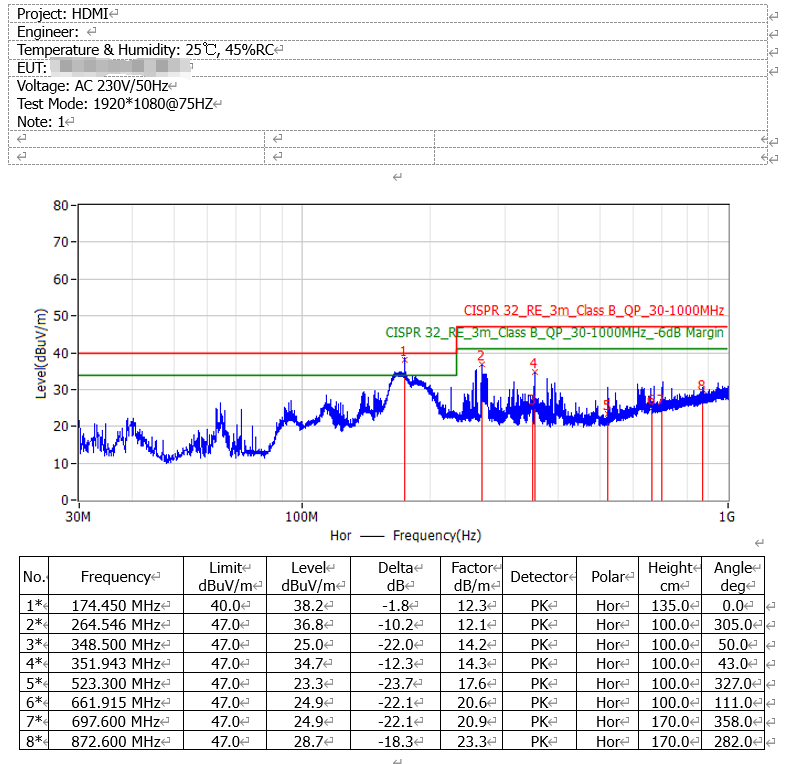

我也不清楚,不如試試問一問DEEPSEEK
一、優化差分對結構與阻抗匹配
1.
阻抗控制與對稱設計
?
100Ω差分阻抗:確保信號線對(如TMDS通道)的阻抗嚴格匹配100Ω,減少信號反射和共模噪聲?赏ㄟ^(guò)調整線徑、間距及絕緣層介電常數實現?? ??1 。
?
差分對獨立屏蔽:為每對差分信號線增加獨立金屬箔屏蔽層(如鋁箔),并采用縱向包裹交疊結構,避免高頻縫隙泄露(見圖16示例)?? ??10 。
2.
線纜內部布局優化
?
分層隔離:將電源線(如+5V供電)與高速信號線分層布置,中間添加金屬隔離層(如鍍鋁聚酯薄膜),減少耦合噪聲。案例顯示,分層設計可降低電源噪聲耦合15dB?? ??2 。
?
減小環路面積:差分線對需緊密絞合,降低環路面積,抑制差模輻射(輻射強度與環路面積成正比)?? ??12 。
二、屏蔽結構升級方案
1.
雙層屏蔽設計
?
主屏蔽層:采用鍍錫銅絲編織網(覆蓋率≥95%),屏蔽效能覆蓋高頻段(100MHz-1GHz),重點解決輻射騷擾?? ??13 。
?
輔助屏蔽層:內襯鋁箔(厚度≥12μm,重疊率≥25%)并涂覆導電膠,用于阻隔低頻干擾(如27kHz)?? ??13 。
2.
屏蔽層接地優化
?
多點接地:在HDMI連接器兩端及線纜中部(金屬接頭處)實現屏蔽層360°環接接地,降低接地阻抗(目標≤0.1Ω)。某車載雷達項目通過多點接地將輻射值降低10dB以上?? ??9 。
?
螺旋纏繞屏蔽層:金屬箔采用小角度螺旋纏繞(非縱向包裹),提升低頻屏蔽效能(對比實驗顯示螺旋結構在10kHz-1MHz頻段轉移阻抗更低)?? ??10 。
三、絕緣材料選型與介電特性調整
1.
低損耗介電材料
?
硅橡膠絕緣層:選用耐低溫硅橡膠(FVMQ,脆化溫度≤-60℃),確保高頻信號傳輸穩定性,同時降低介質損耗(tanδ≤0.01)?? ??13 。
?
發泡聚乙烯(Foam-PE):介電常數(εr≈1.5)低于普通PVC(εr≈3.0),減少信號衰減(5GHz頻段衰減可優化30%)?? ??1 。
2.
填充層導電特性
?
導電炭黑填充:在絕緣層中添加納米導電炭黑(比例3%-5%),形成弱導電層,吸收高頻電磁泄露(尤其針對27kHz近場耦合)?? ??4 。
四、連接器接口的接地增強設計
1.
接地過孔與低阻抗路徑
?
在HDMI連接器PCB端增加接地過孔(≥4個),縮短接地路徑,將共模阻抗降至0.3Ω以下(案例顯示RS485接口整改后通過30MHz測試)?? ??5?? ??6 。
2.
金屬支架接地
?
連接器外殼與設備金屬支架(如鋁制支撐架)直接接觸,接地阻抗從0.8Ω降至0.1Ω,提升ESD抗擾度(案例提升4kV)?? ??1 。
五、線纜整體構型與輔助措施
1.
線徑與長度控制
?
縮短線纜長度至1.5米內(每增加0.5m,27kHz輻射強度增加2dB)?? ??2 。
?
增大線徑(如22AWG→20AWG)降低直流電阻,減少低頻傳導干擾?? ??18 。
2.
磁環應用(可選)
?
在近端串接鐵氧體磁環(內徑緊貼線纜),針對共模噪聲抑制(27kHz頻段需選用高磁導率材質,如μi≥10,000)?? ??7?? ??8 。
