當螺桿突然停止旋轉并卡在擠出機筒或進料口時，就會出現擠出機的一個特殊嚴重問題。這種情況并不經常發生，但一旦發生，就會對機器造成嚴重破壞。

這個問題最常見的原因是螺桿和機筒之間的熱膨脹不同。通常用于氟聚合物擠出的耐腐蝕螺桿對螺桿結合特別敏感。這通常會導致機器的相當大的損壞和大量的停機時間。我們將分析螺桿抱死的機制，并就如何防止這個問題提出建議

含氟聚合物的擠出

在氟聚合物的擠出工藝中，擠出機螺桿和模具通常必須使用高度耐腐蝕的材料。用于此目的的常用材料有 hastelalloy，Monel，Inconel 和 Duranickel。 這些材料表現出比大多數擠出螺桿使用的典型4140鋼更好的耐腐蝕性能，但它們也具有與4140鋼相當不同的其他性能。這些其他性能使得這些耐腐蝕螺桿比4140鋼制造的螺桿更容易受到螺桿抱死的影響。由于螺桿抱死通常會對擠出機造成相當大的損害，并伴隨著停機時間和成本，更不用說加重情況了，因此加工者必須意識到使用高耐腐蝕材料螺桿的缺陷。

螺桿抱死的機理

當螺桿安裝在擠出機中時，螺桿與機筒之間的徑向間隙通常為0.001d，其中d為擠出機機筒的內徑。這是室溫下的間隙。當機器運轉時，螺桿和機筒之間的實際間隙可能會有很大的不同。在實際加工條件下，造成間隙變化的兩個主要原因是加工溫度和螺桿上的壓縮載荷。當加工溫度遠遠高于室溫時，當螺桿和機筒的熱膨脹系數不同、螺桿和機筒的溫度不同時，間隙會發生變化。

溫差引起的間隙變化

當螺桿和機筒的溫度增加相同數量時，由于熱膨脹，螺桿和機筒的直徑都會增 加。如果螺桿的CTE（熱膨脹系數）大于機筒的CTE，螺桿和機筒之間的間隙將隨著溫度的升高而減小。

對于室溫以上333.3 ℃ 運行的25.40 mm 機筒，當 CTE 為11.34 × 10^-6/℃ 時，ID 增加0.0965 × 10^-2 mm。對于25.3492 mm Monel 螺桿，CTE 為13.86 × 106/℃，在室溫以上333.3℃運行時，螺桿直徑增加0.1168 mm。因此，螺桿的熱膨脹與機筒直徑的熱膨脹之間的差值約為 0.02 mm，或者按半徑為0.01mm。如果徑向間隙為0.0254 mm，由于熱膨脹的差異，間隙將減小到0.01524mm。因此，如果螺桿和機筒在相同的溫度下，間隙會減小，但仍然大于零。

然而，在運行中的擠出機中，螺桿和機筒的溫度不太可能相同。螺桿和機筒溫度的最大差異可能發生在進料口。大多數擠出機的進料口是水冷的，因此在許多情況下接近室溫。然而，由于壓縮和計量部分的高溫?zé)醾鲗?dǎo)會導致螺桿進料段的溫度上升，因此進料部分的螺桿溫度可以(并且在許多情況下將會)高得多。

如果進料口保持在室溫，進料段螺桿溫度提高166.7℃， 當 CTE = 13.86 × 10^-6/℃ 時，進料段螺桿直徑將由25.3492 mm 增加到25.4076 mm。這對應于每毫米螺桿直徑0.0023毫米�，F(xiàn)在的螺桿直徑大于進料口的直徑，螺桿與機筒會結合！

有人可能會問，用 4140 鋼制成的螺桿是否同樣可能出現這種溫差？答案是否定的，原因在于這些材料的熱導率不同。耐腐蝕金屬的熱導率通常比鋼低三到五倍（見表）。耐腐蝕材料的較低熱導率將減少?gòu)穆輻U傳遞到減速器的熱量。

因此，螺桿的柄部和進料區段的溫度將高于高導熱率螺桿。下圖展示了熱膨脹量與螺桿和料筒之間溫差的關系圖。該圖顯示了幾個熱膨脹系數的值。從圖中可以看出，考慮到熱膨脹系數在 10×10^-6 至 17×10^-6/℃ 的范圍內，螺桿在料筒內卡住需要 165 至 220℃ 的溫差。顯然，如果聚合物在 370℃ 下加工，螺桿溫度比（進料段）料筒溫度高出 165℃ 以上是完全有可能的。

當粘性發熱顯著時，螺桿溫度往往會高于機筒溫度，至少對于中性螺桿而言是這樣。Janssen 等人發現，在沒有螺桿冷卻的擠出機中，螺桿溫度比機筒溫度更能準確地反映聚合物的平均溫度。對擠出機中非等溫、非牛頓流體流動的有限元分析表明，當粘性發熱顯著時，螺桿溫度往往高于機筒溫度。因此，螺桿計量段的溫度可能明顯高于機筒溫度，所以進料段螺桿與機筒之間的溫差可能比根據測量的機筒溫度所推測的要大。

擠出機螺桿溫度分布的分析

為了確定上一節提出的螺桿結合機理是否正確，采用有限元分析法對擠出機螺桿加工FEP中的溫度分布進行了預測 采用威斯康星大學麥迪遜分校開發的FEHT程序。

為分析中采用的熱邊界條件；采用697個節點，1280個三角元素一起使用。 進料喉部溫度設定為15.6 °C；筒體溫度分別設置為288、371、371和371 °C；螺桿柄部溫度設置為93 °C；螺桿尖部溫度為371 °C；螺桿中心線徑向的熱通量為零。 程序不考慮粘性耗散和對流，純靠傳導傳熱。 FEP的熱導率取為0.246 J/msK。

有限元分析熱邊界條件示意圖

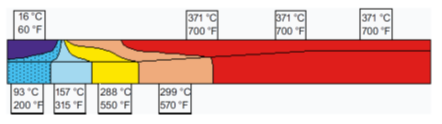

4140螺桿中預測的溫度分布

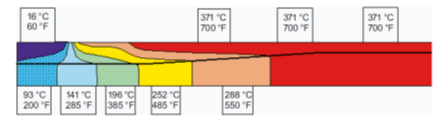

Monel 螺桿中預測的溫度分布

較后明顯 Monel 螺桿的進料部分溫度較高。這一定 是由于熱導率，因?yàn)檫@是兩種情況之間的唯一區別。這些研究預測，由低熱導率材料制成的螺桿在擠出工藝中可以在螺桿的進料部分產生較高的溫度。 在 Monel 螺桿的情況下，進料部分的螺桿溫度在150到260攝氏度之間。

壓縮載荷引起的間隙變化

當擠出機螺桿擠出塑料熔體使其通過模具時，螺桿末端的壓力將對螺桿產生壓縮推力負荷。結果，螺桿的長度會減少，而螺桿的直徑會增加。螺桿直徑 的相對增加可以表示為:

其中D 是直徑，ΔD 是直徑的增加，L 是長度，ΔL是長度的增加，P是壓力，E 是彈性模量。

當壓力為34.5 MPa，模量為2.07 × 10⁵mPa 時，ΔD/D = 8.3 × 10^-5。因此，對于一個25.4 mm 的螺桿，直徑的增加將是0.0021 mm。因此，與差熱膨脹的影響相比，由于壓縮載荷引起 的直徑增加是相當小的，因此，由于壓縮載荷引起的螺桿徑向膨脹很可能只是螺桿鎖死在筒體中的一個次要因素。

分析結果

上述分析證實，與普通4140鋼制造的螺桿相比，耐腐蝕螺桿確實有更大的機會鎖定在擠出機中。其主要原因似乎是高耐腐蝕金屬的熱導率較低，在擠出過程中導致進料口與螺桿進料段之間出現較大的溫差。較高的螺桿溫度將導致螺桿膨脹超過進料口料筒，可能導致螺桿結合。有限元分析結果表明，耐腐蝕螺桿的熱導率較低，導致螺桿進給段溫度較高。

高耐腐蝕材料經常出現螺桿結合問題的原因是，這些螺桿通常用于高溫(約 370°C)處理的氟聚合物。在這種情況下，有幾個因素使螺桿結合更可能。首先，在如此高的加工溫度下，螺桿進料段和機筒之間會有較高的溫差。

其次，由于熱導率較低，高耐腐蝕材料制成的螺桿與4140鋼制成的螺桿相比，這種溫差會更大。第三，由于這種高耐腐蝕材料的熱膨脹系數高于4140鋼，這種材料的螺桿將膨脹更大。

可以采取以下幾種措施來減少螺桿粘合的機會:

n 給螺桿進料段的冷卻

n 提高進料喉口的溫度

n 降低過渡段的溫度

n 降低計量部分的溫度

n 增加進料喉部的間隙

大多數情況下，避免抱死問題的最佳方法是將進料部分的螺桿直徑減少至少0.002 mm/mm 的螺桿直徑。由于大多數塑料是以顆粒的形式進料，增加進料部分早期的螺棱間隙不大可能影響擠出機的性能，但這將大大減少螺桿卡在擠出機筒或進料口中的機會。
