線纜計米器知識普及（一）輪式計米器 - 無圖版
mfshuaigong --- 2025-08-25 22:13:11
1
線纜計米器也叫“計數器”，因?yàn)樗嬲y(tǒng)計的是脈沖數，最終將脈沖數乘以分辨率才有了真正的長度。
分辨率是指能夠準確讀數的最小單位，比如直尺上最小刻度是1mm就代表直尺的分辨率1mm，并不代表其精度。
精度是指測量值與被測物真實值之間差異的程度，差異越小，精度越高。
輪式計米器的誤差完全來自打滑，配置的編碼器脈沖數哪怕是1000，2000，打滑了，脈沖數肯定會少，
所以輪式計米器的精度跟編碼器并無直接關聯！
與作者交流可掃描下方二維碼。
線纜計米器（一）

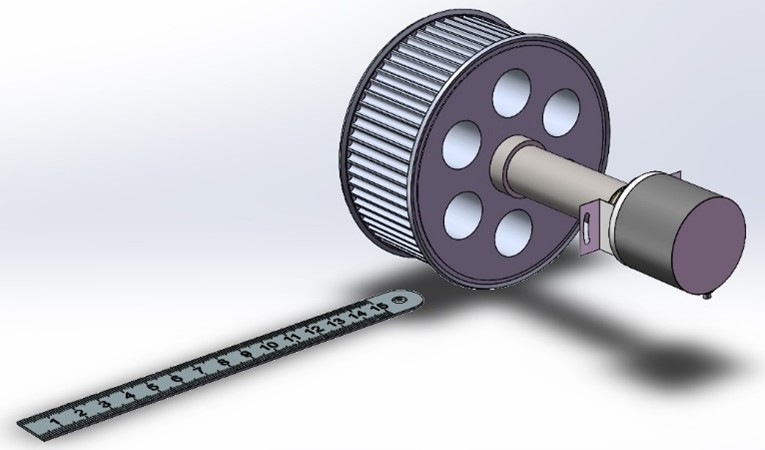

線纜計米器的計米輪就是一把尺子，如圖所示，計米輪的周長就是尺子的長度，計米輪上同軸安裝的編碼器，其每圈輸出的脈沖就是尺子上的刻度。
假設計米輪周長為0.5米，編碼器每圈脈沖數為500，那每個脈沖就代表1mm，這也表示計米器的分辨率為1mm，注意，分辨率是指計米器能準確讀數的最小單位，而并不是計米精度！
這個問題很容易搞混淆，有些計米器廠家還故意利用這個來誤導客戶，他們會說計米器安裝了編碼器，精度是千分之一，其實計米器的精度與編碼器并無直接關系，我們以輪式計米器為例加以說明。
輪式計米器的計米輪，周長可以加工到非常精確，甚至可以精確到0.01mm（頭發絲的直徑通常就有0.06~0.08mm左右），同樣周長假設為500mm，編碼器脈沖數為500。計米輪與線纜接觸，特別是線纜生產速度較快的情形下，計米輪與線纜難免會“打滑”，而且這個“打滑”是隨機的，即有時打滑有時不打滑，所以計米輪轉一圈不打滑的情形下，編碼器的脈沖數500就能準確反映線纜的長度是500mm，而在發生打滑的情形下，編碼器的脈沖數就會少于500，也就是說，真實長度為500mm的線纜，編碼器的脈沖數卻不到500。假設最終編碼器的脈沖數為495，這就可以計算出計米器的準確度為1%，然而這個指標還不能作為計米器的精度，因?yàn)�，再重新測一次，計米輪又不打滑了，顯示的脈沖數又有可能是500！這種隨機性的打滑就是輪式計米器誤差不穩定的直接原因，誤差一時大一時小，根本無法加以校準。
再回到前面那個問題，輪式計米器的誤差是打滑造成的，跟編碼器脈沖數多少并無直接關系，所以，“打滑”是輪式計米器最致命的缺陷，而且這種“打滑”毫無規律，也就是說，輪式計米器的誤差本身就有“誤差”，所以，輪式計米器的誤差指標只能僅作參考，某些自媒體平臺上居然還有廠家自稱輪式計米器“絲毫不差”，暈死！
huanying2258 --- 2025-08-26 07:37:43
2
quguangan --- 2025-08-26 13:09:13
3
mfshuaigong --- 2025-08-27 21:08:26
4
quguangan:這個是賣產品還是？？？
主要目的是普及一下計米器相關的知識，也算是為線纜行業盡點微薄之力吧！
這個想法也是來自本人研發計米器以及市場調研的過程，我發現很多企業的人員對計米器并沒有真正的了解。
