glm1986 --- 2025-04-27 11:18:05
1

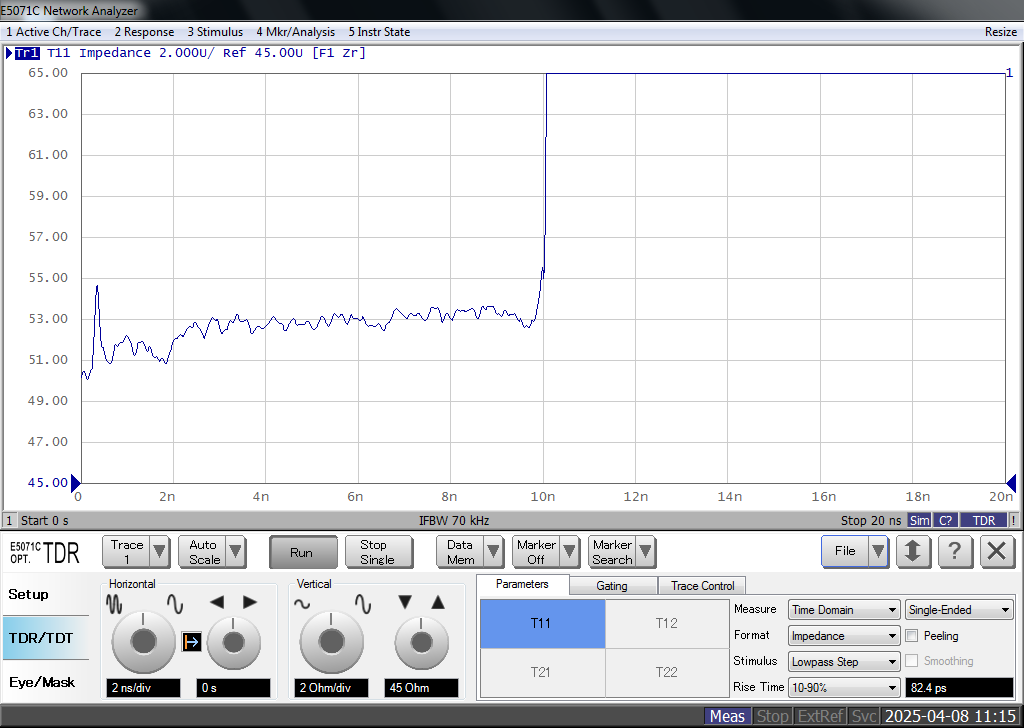

圖片是RG174同軸線材，規格7/0.16+1.52PE+64/0.12CCAM+2.8PVC,在測TDR時 波形圖不平滑，呈鋸齒狀，請大神們這種現象的線材是否合格，順便幫忙分析一下怎樣才能減小波峰波動，使波形盡量平滑。
已排除同心度、絕緣外徑和編織密度問題。
疑似問題點：內導體和PE絕緣層有氣泡，且附著不緊。不知道是不是這個原因？
ljw12345 --- 2025-04-29 08:08:19
2
其它先不說，你這個阻抗超差了吧，合格不合格還要問嗎，一致性不怎么好，阻抗看不出來啥的，要看駐波比
glm1986 --- 2025-04-29 08:54:17
3
ljw12345:其它先不說，你這個阻抗超差了吧，合格不合格還要問嗎，一致性不怎么好，阻抗看不出來啥的，要看駐波比
這個阻抗公差根據使用場景來劃分的吧，我現在糾結的是TDR波形圖的波峰的一致性，排除了偏心、芯線線徑問題，編織密度也沒問題。
FWP --- 2025-04-29 14:29:56
4
整個測試報告發上來看看，特性阻抗，回波，駐波比
glm1986 --- 2025-04-29 14:54:31
5
FWP:整個測試報告發上來看看，特性阻抗，回波，駐波比
幫忙看一下，謝謝啦
ljw12345 --- 2025-04-30 15:24:13
6
FWP:glm1986:整個測試報告發上來看看，特性阻抗，回波，駐波比
幫忙看一下，謝謝啦

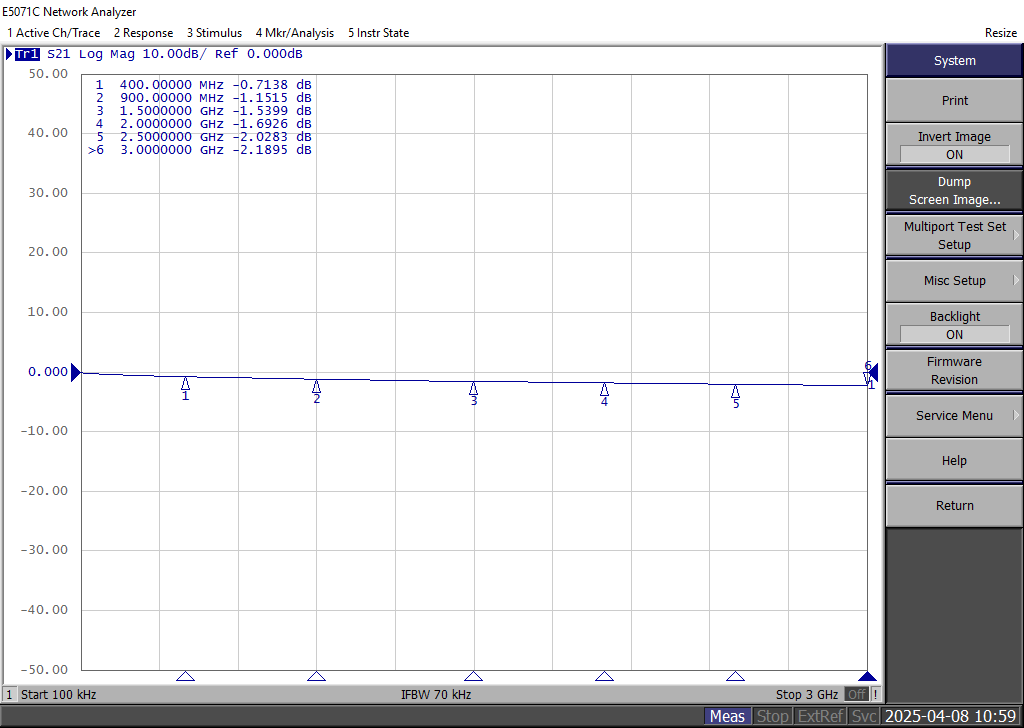

沒看錯的話這是衰減吧，駐波比發出來大家分析一下啊
