電纜絕緣電阻是指電纜絕緣材料在單位長度和單位面積下所能承受的電場強度和電壓的能力，通常用歐姆（Ω）或千歐姆（kΩ）來表示。它反映了電纜絕緣層對電流的阻抗能力，是衡量電纜絕緣性能的重要指標。

影響電纜絕緣電阻的主要材料因素

1、絕緣材料的種類：不同的絕緣材料具有不同的電阻率和耐熱性能。例如，交聯聚乙烯（XLPE）具有較高的電阻率，適合高壓電纜；聚氯乙烯（PVC）和橡膠等材料也常用于電纜絕緣，但它們的電阻率較低，可能不適合高壓應用。

2、材料的純度：絕緣材料中的雜質會增加導電質點，從而降低絕緣電阻。因此，材料的純度對絕緣電阻有顯著影響。在生產過程中，如果工藝不嚴格，可能會導致材料受潮或混入雜質，從而降低絕緣電阻。

3、材料的老化：隨著時間的推移，絕緣材料會逐漸老化，導致其電阻率下降。老化的原因包括熱老化、電老化和機械老化。例如，長期暴露在高溫下會導致絕緣材料的電阻率降低。

4、絕緣層的厚度：絕緣層的厚度直接影響絕緣電阻。一般來說，絕緣層越厚，絕緣電阻越高。但過厚的絕緣層可能會增加制造成本和重量。

5、制造工藝：制造過程中的工藝控制對絕緣材料的均勻性和質量有重要影響。例如，擠出和冷卻過程中的溫度控制不當可能導致絕緣層質量不佳，從而影響絕緣電阻。

環境溫度與濕度對電纜絕緣電阻的影響

1、溫度的影響：

溫度升高會導致絕緣材料的電阻率下降，從而降低絕緣電阻。這是因為溫度升高時，絕緣材料中的分子熱運動增強，導電離子的產生和遷移數量增多，導致傳導電流增大，絕緣層溫度升高，絕緣電阻下降。

例如，控制電纜在70℃時的絕緣電阻值僅為20℃時的10%。高溫環境下，絕緣材料可能老化，加速其電阻下降。

2、濕度的影響：

濕度增加會導致絕緣材料吸濕，從而降低其電阻。水分子容易滲入絕緣層，增加導電率，導致絕緣電阻下降。

在高濕度條件下，絕緣表面容易吸附潮氣，增加表面泄漏，進一步降低絕緣電阻。

濕度對超高阻測量、絕緣材料表面電阻率測量和防靜電工程表面電阻測量的影響較大。

3、綜合影響：

溫度和濕度的聯合作用對絕緣電阻的影響更為顯著。例如，從25℃到100℃的溫度變化可能導致絕緣電阻或電導變化100,000倍以上，而相對濕度從25%到95%的變化可能使絕緣電阻或電導變化100倍以上。

因此，在測量絕緣電阻時，必須控制試驗環境的溫度和相對濕度，并在測量前后進行溫度和濕度修正。

4、實際應用中的建議：

在測量絕緣電阻時，應盡量在電纜運行環境相似的溫度條件下進行，或者對測得數據進行溫度修正。

避免電纜暴露在過高或過低的溫度和濕度環境中，以保持絕緣電阻的穩定性。

定期維護電纜，確保絕緣層完好無損，及時更換破損或老化的絕緣層。

電纜制造工藝對絕緣電阻的影響

1、絕緣厚度：絕緣厚度越大，絕緣電阻越高。但過厚的絕緣會增加電纜的成本和重量，因此需要根據實際需要合理選擇絕緣厚度。

2、擠出工藝：擠出工藝對絕緣性能有顯著影響。如果擠出溫度過高、速度過快或壓力不均勻，會導致絕緣材料出現氣孔、裂紋等缺陷，從而降低絕緣電阻。因此，嚴格控制擠出工藝參數是確保絕緣質量的關鍵。

3、交聯工藝：對于交聯聚乙烯電纜，交聯工藝對絕緣電阻的影響尤為重要。交聯可以提高材料的電絕緣性能，減少電擊穿的風險。

4、材料均勻性：絕緣材料的均勻性和一致性對絕緣電阻至關重要。材料不均勻可能導致局部電阻降低，增加絕緣失效的風險。

5、絕緣層質量：絕緣層的生產工藝，如擠出和冷卻過程，會影響其性能。控制好這些過程可以保證絕緣層的密實性和電阻性能。

6、制造過程中的缺陷：在制造過程中，如果絕緣層被刮傷或護層被損傷，會導致絕緣電阻下降。因此，嚴格控制制造過程中的各項工序質量是必要的。

7、環境因素：絕緣層表面受潮和污染也會顯著影響絕緣電阻。在生產過程中，應采取措施防止絕緣層受潮和污染。

8、溫度和濕度：溫度升高會導致絕緣電阻系數下降，而濕度增加會增加聚合物中的導電離子，進一步降低絕緣電阻。

9、材料純度：原材料中混入雜質會增加材料中的導電顆粒，降低絕緣電阻。因此，確保原材料的純度是提高絕緣電阻的重要措施。

電纜老化或受潮導致絕緣電阻下降的機理

1、絕緣材料老化：電纜的絕緣材料在長期使用過程中，會受到電場、熱場、化學物質等因素的影響，導致其物理和化學性質發生變化。例如，絕緣材料中的高分子聚合物會發生裂變，導致其機械性能和電性能劣化，從而降低絕緣電阻。

2、絕緣受潮：電纜在制造或使用過程中，如果密封不良或安裝不當，容易進水。水分滲入絕緣層后，會在電場作用下產生游離，形成不可逆的水樹枝，加速局部放電，導致絕緣性能下降。此外，水分還會與絕緣材料中的化學成分反應，生成腐蝕性物質，進一步破壞絕緣層。

3、熱老化：電纜在運行過程中，由于電流熱效應、集膚效應、渦流損耗和介質損耗等因素，會產生額外熱量，導致絕緣材料溫度升高。高溫會加速絕緣材料的老化過程，使其機械性能和電性能逐漸下降，最終導致絕緣電阻降低。

4、化學腐蝕：電纜長期暴露在酸堿環境中，鎧裝鉛皮、鋁皮或外部保護層可能會被腐蝕，降低其保護效果。此外，化學物質如臭氧、硝酸等在電場作用下生成，也會腐蝕絕緣層，導致絕緣性能下降。

5、機械損傷：電纜在敷設和使用過程中，如果安裝不規范或受到外力撞擊，容易造成機械損傷。機械損傷會導致絕緣層出現微孔、裂紋等缺陷，從而降低其絕緣性能。

電纜安裝/使用過程中的機械損傷對絕緣電阻的影響

機械損傷的類型：

1、安裝時損傷：在電纜敷設過程中，由于操作不當或機械牽引力過大，可能導致電纜受到損傷。例如，電纜拖地摩擦、外力破壞等，這些都會導致電纜保護層受損，進而影響絕緣電阻。

2、直接外力損傷：電纜路徑上或附近有其他工程施工，如挖掘、車輛碾壓等，這些外力作用可能導致電纜直接受損。

3、自然現象損傷：如車輛行駛震動、地基沉降等，也可能導致電纜結構變形和損傷。

機械損傷對絕緣電阻的影響：

1、絕緣層損壞：機械損傷會導致電纜絕緣層破裂或開裂，增加水樹枝的形成，從而降低絕緣電阻。

2、局部放電：受損的絕緣層容易產生局部放電，進一步加速絕緣材料的老化，導致絕緣電阻下降。

3、導體損傷：如果機械損傷嚴重，可能導致導體損傷，甚至短路，嚴重影響電纜的正常運行。

預防措施：

1、加強施工管理：在電纜敷設過程中，應減少施加在電纜上的扭轉力，仔細控制電纜轉角，避免過度彎曲。

2、保護措施：對于架空電纜，應采取遮蓋措施；對于沿墻敷設的電纜，應明確地標記地面，并及時取土。

3、定期檢測：定期檢測電纜的絕緣電阻，及時發現并處理絕緣下降的問題。

電纜絕緣電阻檢測標準及方法

檢測標準

國家標準：中國常用的電纜絕緣電阻檢測標準包括GB/T 3048.5-2007《電線電纜電性能試驗方法 第5部分：絕緣電阻試驗》和GB/T 5013.2-2008《額定電壓1 kV到35 kV擠包絕緣電力電纜及附件 第1部分：額定電壓1 kV和3 kV電纜》。

國際標準：IEC 60502-1:2004《Power cables with extruded insulation and their accessories rated up to and including 36 kV》也提供了電纜絕緣電阻的測試方法。

檢測方法

直流比較法和電壓電流法：根據GB/T 3048.5-2007標準，絕緣電阻試驗采用直流比較法和電壓電流法。

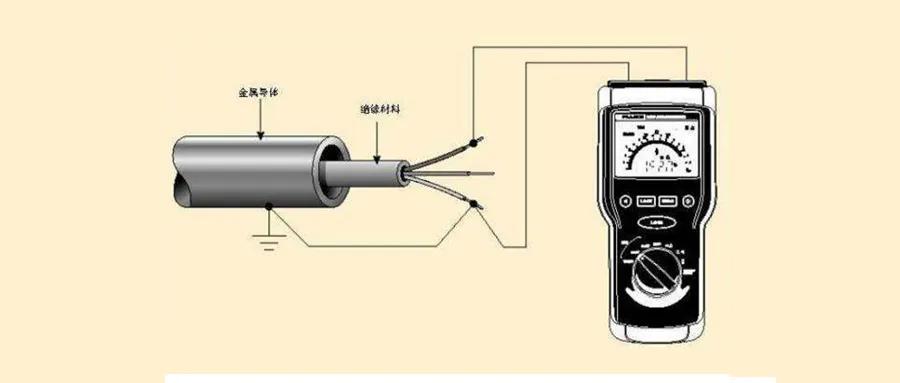

兆歐表法：使用兆歐表（絕緣電阻表）進行測量，具體步驟如下：

準備工作：將被測電纜充分放電，拆下與其他設備的連接，保持安全距離。

接線：兆歐表的“E”端子接電纜外殼，“L”端子接被測線芯，“G”端子接電纜線芯與絕緣層之間的屏蔽。

測量：搖動兆歐表手柄，使轉速達到120 r/min左右，讀取穩定后的絕緣電阻值。

記錄：記錄A、B、C三相對地絕緣電阻，A、B相間絕緣電阻，以及地線對絕緣皮的絕緣電阻。

檢測要求

環境條件：測試時應避免外界因素如溫度、濕度、灰塵等對絕緣性能的影響。

試驗電壓：根據電纜的額定電壓選擇合適的試驗電壓，如1KV以下使用1KV搖表，1KV以上使用2.5KV搖表。

測量時間：測量應在1分鐘內完成，以確保讀數穩定。

檢測結果

合格標準：不同電壓等級的電纜絕緣電阻值有具體要求。例如：

6~10KV電纜：絕緣電阻值不小于400MΩ。

20~35KV電纜：絕緣電阻值不小于600MΩ。

220KV電纜：絕緣電阻值不小于4500MΩ/Km。

影響因素：溫度、濕度、老化和機械損傷都會影響絕緣電阻值。

注意事項

安全操作：操作人員應穿戴絕緣手套，避免佩戴金屬飾品。

定期檢測：定期檢測電纜絕緣電阻，及時發現并處理故障，確保電力系統的穩定運行。

電纜絕緣電阻不合格的常見原因分類

1、材料問題：

材料中混入雜質，增加了材料中的導電質點，導致絕緣電阻下降。

使用劣質材料，如不合格的銅材或再生銅，導致導體電阻超標。

絕緣材料不合格，如絕緣層厚度不足或絕緣材料老化。

2、工藝問題：

生產過程中不遵守操作規程，如混合雜質、材料受潮、絕緣偏芯或外徑尺寸小于標準、絕緣分層或有裂紋、絕緣刮傷等。

絕緣擠包工藝控制不當，導致絕緣速度過快或偏芯。

拉絲、束線或絞制過程控制不精確，導致導體電阻不合格。

3、環境因素：

絕緣層表面受潮和污染，影響絕緣電阻。

高溫高濕條件下的測試對火花放電電壓、漏電流和擊穿電壓有顯著影響。

4、機械損傷：

機械應力導致絕緣開裂或脫層。

安裝施工質量問題，如密封不良、敷設時野蠻拖拽等。

5、化學腐蝕：

電纜長期處于化學腐蝕環境中，如埋在酸堿土壤中，導致護套、鎧裝或外皮被腐蝕。

6、過電壓：

大氣過電壓（雷擊）或內部過電壓（操作過電壓），導致電纜絕緣被擊穿。

7、其他因素：

電纜制造設備老化或維護不及時，導致生產缺陷。

電纜溝槽長時間積水或土壤受化學物質污染，導致電纜護套老化。
