拖鏈中的高柔性動力電纜，控制電纜，編碼器電纜，信號電纜等在坦克鏈中肩負著重要的功能使命。在往復運動過程中必須保持相互同步，確保其長期處于工作狀態而不至于失效。所以在安裝布線安裝過程當中，對電纜的防護和規范的安裝尤為重要。一般來說拖鏈的運動速度越快，頻率越高，則電纜的布置必須越精確。我們根據多年來在不同客戶，不同的使用場景和布線方法進行了總結分析。以及對拖鏈電纜不同的生產廠家布線建議標準進行了剖析。以下是拖鏈電纜安裝方面的一些建議：
1、一般電纜不適合直接輔設在地下或者露天環境中，需要采取保護措施，除特種要求電纜外。
2、固定電纜時對于選擇固定距離，固定位置和兩端的捆扎點很重要，所以電纜必須采用正確合適
的固定方式。
3、高柔性電纜可以用于移動的電氣設備，一般安裝于拖鏈中。
4、您所選擇的電纜長度，必須能夠保證短路保護設備及時反應，建議使用長度大于 5 米以上時，必須選擇經過退扭去除硬力和節距更短，更高性能拖鏈電纜。
5、對于可移動的電氣設備，設計時考慮電纜長度和運動行程應盡可能的短。

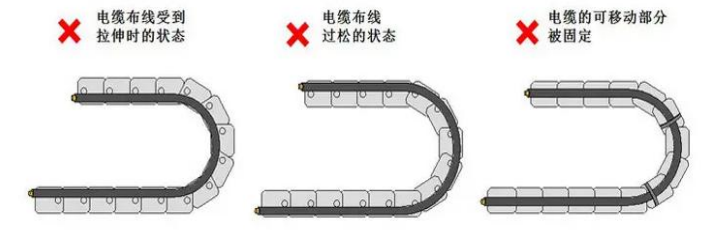

6、電纜必須沿著半徑方向能夠自由移動，留有一定的活動空間。應避免因為張力，壓力，磨損，扭轉或者折彎所引起的額外應力。安裝時不能過松或過勁，過松會引起電纜在線槽中發生彎曲或扭曲變形影響使用壽命。不能沿著坦克鏈的內外任何一側布線，沿著內側布線會導致電纜收到拖鏈的內圈向外的擴張力拉伸電纜，靠外側布線則會收到拖鏈外側的緊縮壓力，從而降低電纜使用壽命。
7、電纜不應直接鋪設在設備的下面，以避免機械損傷。
8、電纜不應和高溫熱表面有直接或者緊密的接觸，以避免電線使用過程中的燙傷表皮，以及絕緣皮層的加速老化。
9、扁平電纜和圓電纜混合裝在拖鏈中時、電纜之間必須松散安裝。電纜兩邊必須安裝固定件盡量避免在旁邊安裝不同尺寸的圓電纜。如果由于空間有限，需要將一根電纜安排在另一根電纜之上，那么應當安裝隔板和隔架進行隔離。多條或多層線纜并排鋪設時，管線上方間隙不得超過相鄰電纜直徑的 50%
未完待續
