電線電纜網 > 新手區 > 求大佬幫忙分析：USB2.0電線測試 差分阻抗、共模阻抗OK，但是作成USB轉TYPE-C后差分阻抗超下限了，為什么呀（完整版）

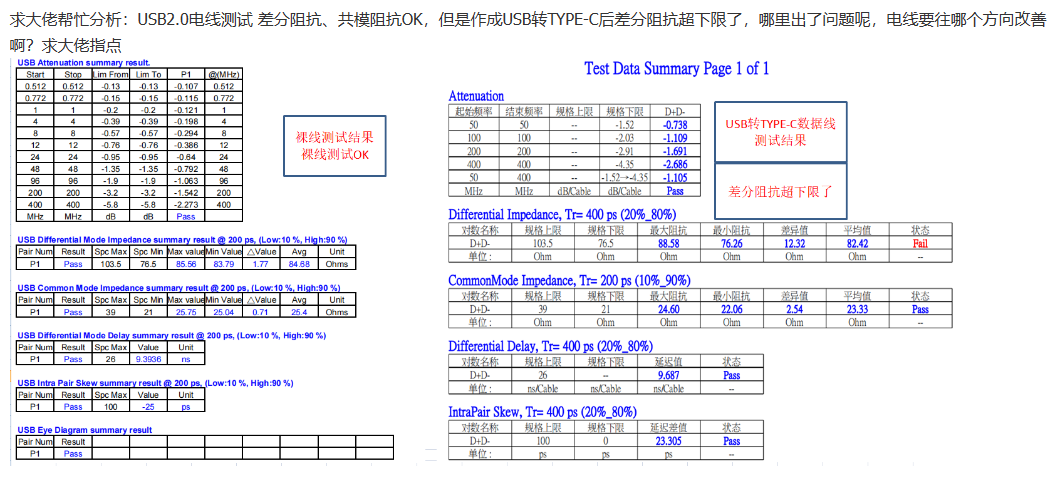

求大佬幫忙分析：USB2.0電線測試 差分阻抗、共模阻抗OK，但是作成USB轉TYPE-C后差分阻抗超下限了，為什么呀 - 無圖版
CDJ --- 2024-05-04 10:36:31
1
zhsazcf --- 2024-05-04 20:08:35
2
wangb --- 2024-05-05 08:02:11
3
CDJ --- 2024-05-14 11:52:09
4
zhsazcf:發圖形，估計取點有問題，需要沖1MHZ取最初的阻抗

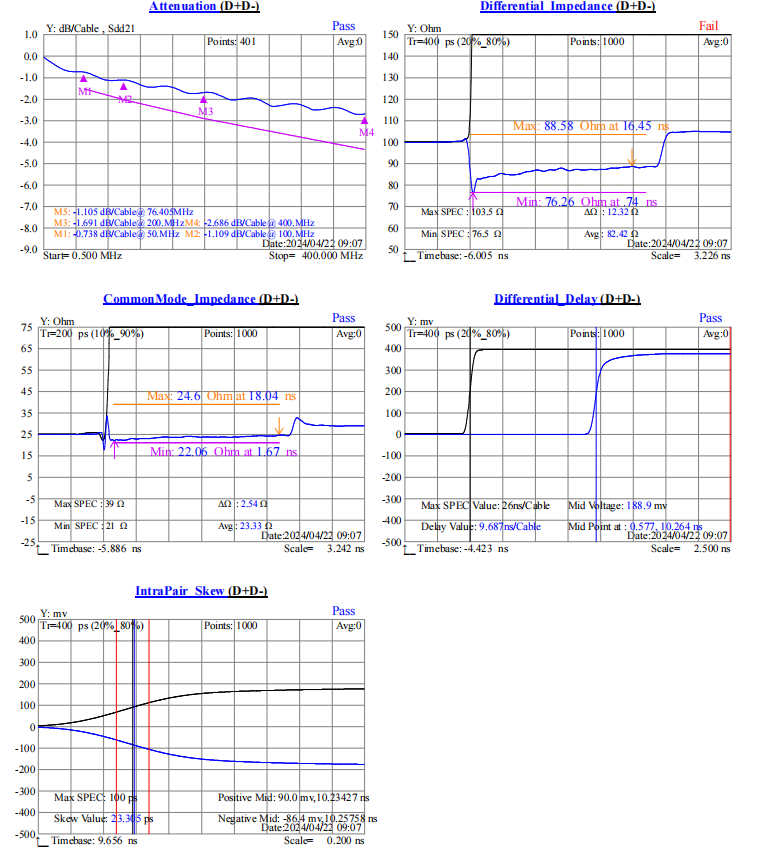

大哥請看圖
hl5825 --- 2024-05-16 11:56:57
5
CDJ --- 2024-05-25 10:35:52
6
hl5825:兩個特性阻抗的取值范圍不一樣，其次你的線材阻抗也較為下限，我猜想是你在加工TYPE-C 的時候有打內�；蛘哝溄悠靼炎杩估土耍ㄟ@個只是猜想），你可將線材芯線OD做大0.05~0.1mm將阻抗增大到93~88歐姆之間。
這個只能靠提升綠白芯線OD改善么，TYPE-C加工方面有沒有方法改善呀大佬
CDJ --- 2024-05-25 10:37:17
7
zhsazcf:發圖形，估計取點有問題，需要沖1MHZ取最初的阻抗
大哥幫忙看看圖形吧
tian124 --- 2024-06-14 15:30:04
8
線材阻抗都這么低了
線材入手的話，加大外徑或使用對絞或改小導體
加工的話，內模由PP/PE改成PVC，注意加工焊點，可以適當增加去鋁箔長度
CDJ --- 2024-07-17 11:21:20
9
tian124:線材阻抗都這么低了
線材入手的話，加大外徑或使用對絞或改小導體
加工的話，內模由PP/PE改成PVC，注意加工焊點，可以適當增加去鋁箔長度
導體是19/0.08TS+250D 單絲直徑降低也能提高差分?jǐn)?shù)值嗎
CDJ --- 2024-07-17 11:23:28
10
hl5825:兩個特性阻抗的取值范圍不一樣，其次你的線材阻抗也較為下限，我猜想是你在加工TYPE-C 的時候有打內�；蛘哝溄悠靼炎杩估土耍ㄟ@個只是猜想），你可將線材芯線OD做大0.05~0.1mm將阻抗增大到93~88歐姆之間。
兩頭分別是USB和TYPE-C加工， 工藝上如何改善才能把差分阻抗數值拉高呀
smallkk98 --- 2024-08-06 10:49:03
11
hl5825:CDJ:兩個特性阻抗的取值范圍不一樣，其次你的線材阻抗也較為下限，我猜想是你在加工TYPE-C 的時候有打內�；蛘哝溄悠靼炎杩估土耍ㄟ@個只是猜想），你可將線材芯線OD做大0.05~0.1mm將阻抗增大到93~88歐姆之間。
兩頭分別是USB和TYPE-C加工， 工藝上如何改善才能把差分阻抗數值拉高呀
大佬 您的問題解決了嗎，是怎么解決的啊
