電線電纜網(wǎng) > 電氣裝備用線纜 > BVR 1.5 絕緣有包，請朋友們分析一下（完整版）

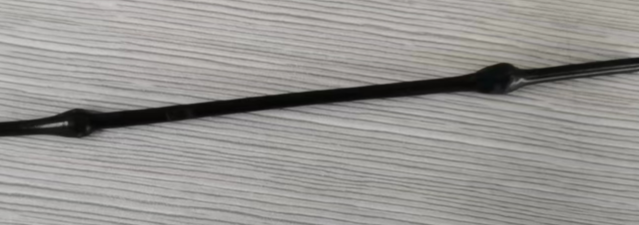

BVR 1.5 絕緣有包，請朋友們分析一下 - 無圖版
942037057 --- 2024-03-04 17:39:19
1
hrbustyuan --- 2024-03-04 22:04:28
2
一般來說就是導(dǎo)體的問題，有水或者是有油，在生產(chǎn)導(dǎo)體時注意清潔，生產(chǎn)后注意保存，笨方法是在擠出絕緣時在導(dǎo)體側(cè)加一塊干凈的布纏繞在導(dǎo)體上，多少能緩解點問題！
匿名 --- 2024-03-05 07:23:13
3
在排除牽引和螺桿沒有異常的情況下，增加個導(dǎo)體預(yù)熱，可以改善。
canyu --- 2024-03-05 08:08:33
4
一般是導(dǎo)體問題，導(dǎo)體采用束絲非正規(guī)絞合，導(dǎo)體單絲有蝶絲凸起，擠出時導(dǎo)體與模芯剮蹭卡頓，造成絕緣堆積疙瘩。
快樂小小鳥 --- 2024-03-05 08:26:47
5
1、牽引問題，牽引速度和放線不匹配，有卡頓。
2、導(dǎo)體問題，多跟導(dǎo)體跳股加上內(nèi)模偏小，導(dǎo)致卡頓。
3、內(nèi)模偏大，有倒料，導(dǎo)致間隔性帶出膠料，導(dǎo)致鼓包。
你這個問題可能和1和2有關(guān)，請參考。
匿名 --- 2024-03-05 08:41:14
6
jirui123 --- 2024-03-05 10:57:33
7
劃開一看就知道了，跳絲引起的，導(dǎo)體到了模具口一卡頓就是這效果！
游客 --- 2024-03-05 13:47:42
8
內(nèi)模偏小,或?qū)w束絲問題
andypost --- 2024-03-05 16:16:38
9
panxingkui --- 2024-03-06 07:35:20
10
常規(guī)問題，應(yīng)該好解決的
xxn --- 2024-03-06 10:42:26
11
樓上諸位大神挺真是厲害，按我的經(jīng)驗必須要切開缺陷部位的絕緣，檢測導(dǎo)體是否有問題。
jalwf --- 2024-03-06 14:16:30
12
jirui123:劃開一看就知道了，跳絲引起的，導(dǎo)體到了模具口一卡頓就是這效果！
同意這個意見，看圖上包形狀，應(yīng)該是實心的包，實心的包大多是芯線引起的，主要是束線時出現(xiàn)跳絲產(chǎn)生的
hrbustyuan --- 2024-03-07 22:13:37
13
jirui123:jalwf:劃開一看就知道了，跳絲引起的，導(dǎo)體到了模具口一卡頓就是這效果！
同意這個意見，看圖上包形狀，應(yīng)該是實心的包，實心的包大多是芯線引起的，主要是束線時出現(xiàn)跳絲產(chǎn)生的
這不像個大泡嗎？
ZQ331629904 --- 2024-03-09 11:00:47
14
