計算編織屏蔽密度時，編織層直徑的具體取值是什么？ - 無圖版
lxg --- 2024-01-25 09:57:51
1

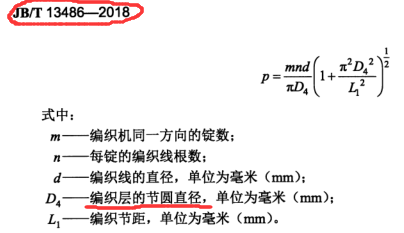

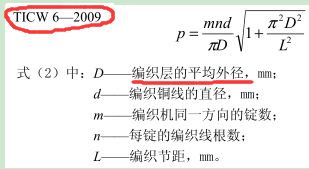

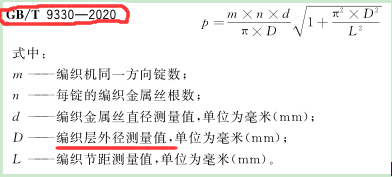

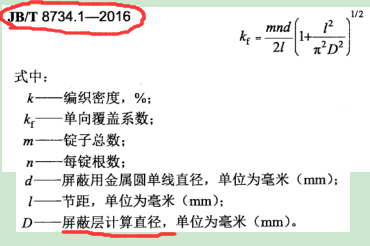

如題，請教各位同仁，上圖中關于編織層外徑的說法有何區別？
CT18052410053 --- 2024-01-25 13:20:55
2
hrbustyuan --- 2024-01-25 21:17:30
3
一般來說，編織的產品規則的話，直接就用編織前的外徑，若是不規則的就要計算產品的平均外徑，若是對絞線，則需要計算產品的節圓外徑值
aotuk --- 2024-01-26 13:02:54
4
編織后外徑，紙帶法測量
woshijason --- 2024-01-27 08:18:11
5
由于編織層表面不光滑、成纜線芯不圓整等因素，用測微計等儀器測量會產生一定的誤差、沒有重復性或再現性，直徑測量結果不穩定，建議：不管外徑大小一律采用測量帶測量樣品的平均外徑（編織層下的成纜平均直徑或編織層平均外徑）。
hekejiu --- 2024-01-27 08:27:14
6
xxn --- 2024-01-27 09:10:48
7
個人覺得如果統一成類似GB/T 12706附錄中假定值外徑計算方式，就可以減少爭議。
lianxu14 --- 2024-01-29 11:25:47
8
xxn:個人覺得如果統一成類似GB/T 12706附錄中假定值外徑計算方式，就可以減少爭議。
設計階段可以這么做，樓主估計是問的實測
zxzhao --- 2024-05-06 20:20:40
9
編前直徑+2*單絲直徑
