美女胸被狂揉扒开吃奶的网站o_亚洲日韩av中文无码专区_东京热激情无码专区_久久HEZYO久综合亚洲色_欧美成人高清视频_国产精品乡下勾搭老头_欧美一级v片在线播放_成人午夜国产视频_男女猛烈无遮挡免费动态图_亚洲一区国产精品视频

  剛開始用電子加速器輻照生產(chǎn)線。有不少問題想請教一下有經(jīng)驗的前輩：
      ①小規(guī)格的家裝線如何控制線徑防止多個工序后成品的導(dǎo)體電阻太大（擠塑→輻照→包裝），尤其是輻照工序我們繞線40道，生產(chǎn)的速度兩三百米的張力小容易亂線，張力大導(dǎo)體拉細(xì)而且會出現(xiàn)熱收縮偏大問題。
      ②之前看網(wǎng)上的資料，為了提高材料的擠出均勻性，擠出無鹵低煙聚烯烴料也加篩板，但我之前的經(jīng)驗是都不加的。
      ③出現(xiàn)過兩次3米樣品輻照數(shù)據(jù)很好，但整盤生產(chǎn)時熱延伸數(shù)據(jù)及機械性能數(shù)據(jù)有變化偏大（熱延伸前一次是60%變化到90%，后一次是60%變化到50%），這個究竟是怎么回事？之前試樣偏差很小。
      ④輻照室內(nèi)是否有攝像頭監(jiān)控，據(jù)說是很容易壞，是否都有攝像頭監(jiān)控呢？

xxn:

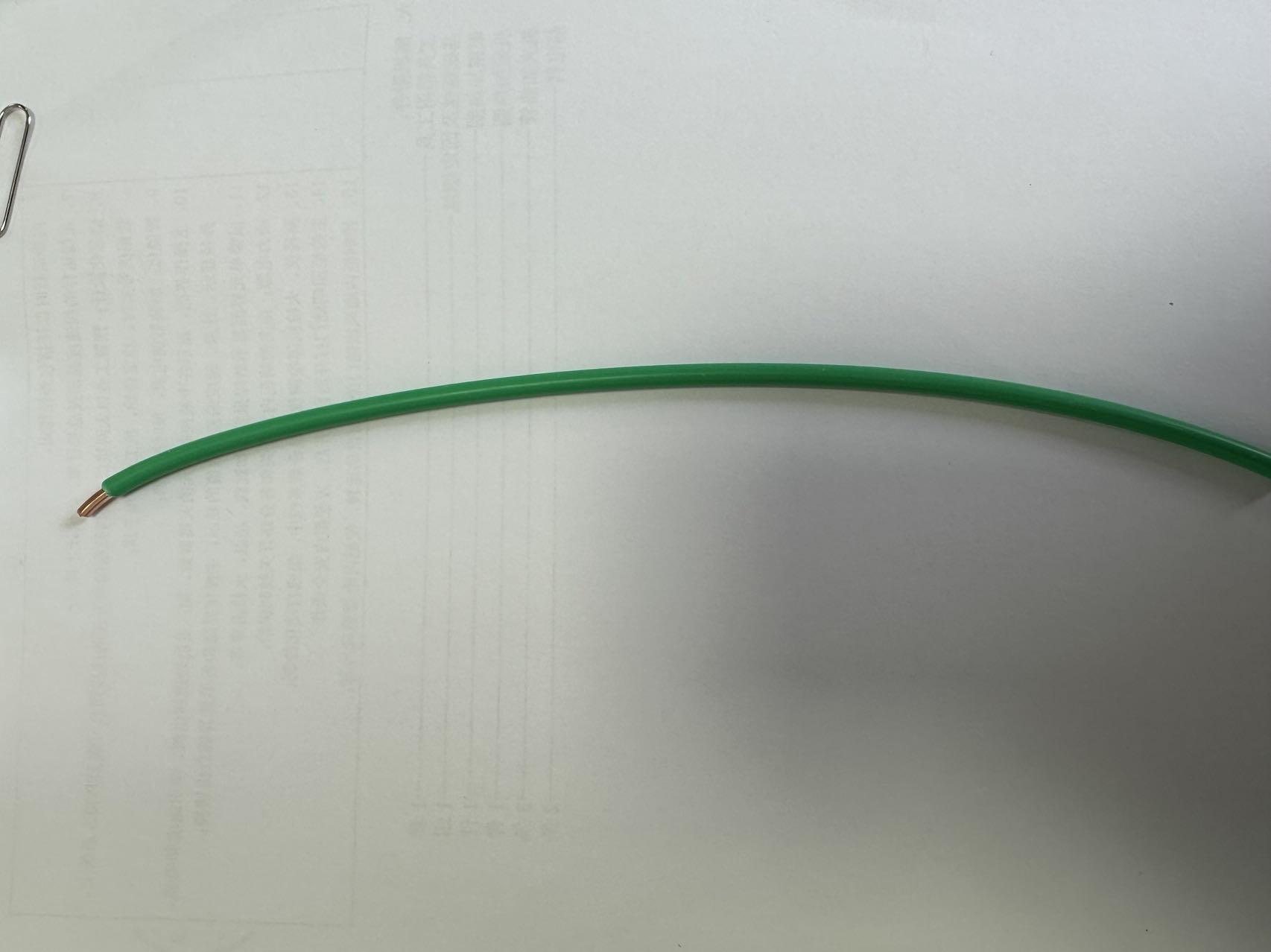

@zhangyuhang5648517ng照片上的是6mm2的電線，熱收縮接近4%，輻照后的導(dǎo)體電阻余量還有2%左右。
謝謝告知，您的意思是說束流/速度固定的情況下，提速的性能與樣品低速狀態(tài)的性能是不同的。

我現(xiàn)在困惑的事情是加速器輻照工序的張力如何控制好，是配合攝像頭只要排線不亂就減少張力，還是憑經(jīng)驗慢慢摸索積累？
打聽其他家的經(jīng)驗主要有：①減少高分子材料的彈性，是不是銅導(dǎo)體的退火也要小一點伸長率不能大；②減少各道工序的收、放線張力；③銅導(dǎo)體進行預(yù)熱增加與高分子材料的附著力。

導(dǎo)體伸長率的確是越軟越容易拉細(xì)，且在單芯或者七股上比較突出，我驗證過1mm25類的基本上從絕緣到護套稱重截面是一致的，也就是拉細(xì)很少了（主動放線）

至于收放線張力，我們做光伏 基本上拉細(xì)概率很低，不是一點沒有但很少，光伏也沒啥工序

預(yù)熱這個我不太了解呢

余量2%還不夠呀    你要是再成纜  2%也差不多了啊
