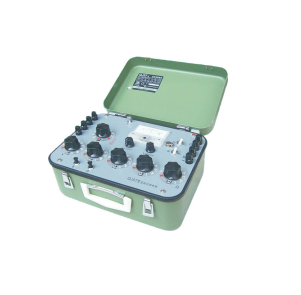

QJ57B-2型 數字直流雙臂電橋
適用范圍：
QJ57B數字電橋是新一代電線、電纜直流電阻的測試儀器，是QJ44、QJ57的更新?lián)Q代產品。電橋采用Σ―△型A/D轉換原理，具有測量精度高、數字濾波、快速平均及自動校準等特點。電橋采用5位半LED顯示，可直讀電阻測量數據。
本電橋還可以用來測試開關、接插件、繼電器的觸點電阻；車、船、飛機的金屬鉚接電阻。
對應標準：
GB/T3048.4-2007
主要技術指標：
u 采用5位半LED顯示，操作方便、攜帶方便、讀數直觀、測量精度高、穩定性好。
u 測量范圍：0-200Ω，最小分辨率：1μΩ準確度：±（0.05%Rx+0.05%Rm）
使用環境
參比條件：溫度20℃±0.5℃
相對濕度40%-60%（送檢時，對實驗室的要求）
標稱條件：溫度0―35℃
相對濕度25%-75%（現場環境）
各量程主要參數見表1：
（溫度20℃±0.5℃、相對濕度40%-60%）
量程 | 測試電流 | 分辨率 | 測量范圍 | 基本誤差 |
20mΩ | 1A | 1μΩ | 0-20.000 mΩ | ±（0.1%Rx+0.15%Rm） |
200mΩ | 0.5A | 1μΩ | 0-200.000mΩ | ±（0.05%Rx+0.1%Rm） |
2Ω | 100mA | 10μΩ | 0-2.00000Ω | ±（0.05%Rx+0.05%Rm） |
20Ω | 100mA | 100μΩ | 0-20.0000mΩ | |
200Ω | 10mA | 1mΩ | 0-200.000Ω |
備注：20mΩ檔為4位半顯示(在
200mΩ-200Ω檔為5位半顯示。
供電電源：AC220V±22V 50HZ±1.5HZ
外形尺寸：383*296*166mm
重量：不大于4Kg
