各位前輩，請問如何計算以下導體的絞合直徑？盡量給出計算公式。

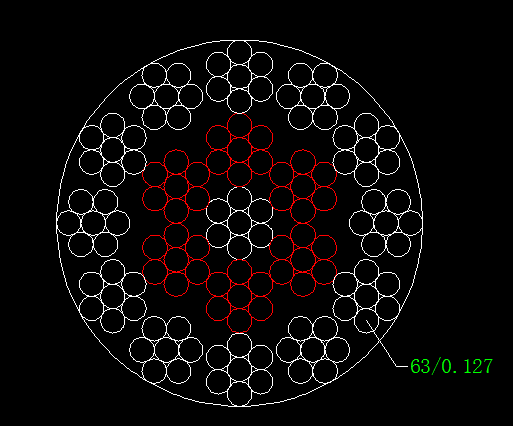

導體構成為8379/0.127，分為19大股絞合，每大股又分成7小股絞合，每小股為63/0.127絞合而成，即19/7/63/0.127,大概如下排列，當然不可能這樣規則的。

理論正規絞合外徑=5*3*((4*63-1)/3)^0.5*0.127=17.4
一把束線外徑(理論最小外徑)=((4*8379-1)/3)^0.5*0.127=13.4

19/7/63/0.127 絞線盡量采用同向絞（同層內束、絞線方向相同）可以縮小導體外徑

63/0.127        束線     左向

7/63/0.127    單元絞   左向
19/7/63/0.127  復絞    外層左，內層左或右根據使用需求(同向絞線軟，不縮芯，但怕軸向旋轉，反向絞結構穩定)

內外層都適當緊壓一下，整體外徑壓到15.2左右應該沒問題

若是橡套電纜，即使導體絞合過程不緊壓，擠包完絕緣也會把導體外徑壓下來。

以上觀點僅供參考，沒有實際驗證！

weizi2:

理論正規絞合外徑=5*3*((4*63-1)/3)^0.5*0.127=17.4
一把束線外徑(理論最小外徑)=((4*8379-1)/3)^0.5*0.127=13.4

19/7/63/0.127 絞線盡量采用同向絞（同層內束、絞線方向相同）可以縮小導體外徑

63/0.127        束線     左向

7/63/0.127    單元絞   左向
19/7/63/0.127  復絞    外層左，內層左或右根據使用需求(同向絞線軟，不縮芯，但怕軸向旋轉，反向絞結構穩定)

內外層都適當緊壓一下，整體外徑壓到15.2左右應該沒問題

若是橡套電纜，即使導體絞合過程不緊壓，擠包完絕緣也會把導體外徑壓下來。

以上觀點僅供參考，沒有實際驗證！

感謝解答 ！！

上述那個15.2如何可以得到？是否有相關計算方式？最后19股復絞時同向是否線徑會如上，如果內外層不同向，是否線徑會大一些？

zhangyuhang564851702:

63/0.127外徑=SQRT((4*63-1)/3)*0.127=1.16

19/7/1.16的結構，外徑比14.7 外徑=14.7*1.16*修正系數（0.97-0.99）=16.5-16.9之間

僅供參考 實際應該還會在小點

那個修正系數是如何得來的？能否告知下，謝謝！

zhangyuhang564851702:

63/0.127外徑=SQRT((4*63-1)/3)*0.127=1.16

19/7/1.16的結構，外徑比14.7 外徑=14.7*1.16*修正系數（0.97-0.99）=16.5-16.9之間

僅供參考 實際應該還會在小點

HONEY168WW:

那個修正系數是如何得來的？能否告知下，謝謝！

一本很老舊的書里面有《電線電纜結構及材料計算》，但是里面寫的也不是很詳細，也可以認為經驗值吧大概

weizi2:

理論正規絞合外徑=5*3*((4*63-1)/3)^0.5*0.127=17.4
一把束線外徑(理論最小外徑)=((4*8379-1)/3)^0.5*0.127=13.4

19/7/63/0.127 絞線盡量采用同向絞（同層內束、絞線方向相同）可以縮小導體外徑

63/0.127        束線     左向

7/63/0.127    單元絞   左向
19/7/63/0.127  復絞    外層左，內層左或右根據使用需求(同向絞線軟，不縮芯，但怕軸向旋轉，反向絞結構穩定)

內外層都適當緊壓一下，整體外徑壓到15.2左右應該沒問題

若是橡套電纜，即使導體絞合過程不緊壓，擠包完絕緣也會把導體外徑壓下來。

以上觀點僅供參考，沒有實際驗證！

HONEY168WW:

感謝解答 ！！

上述那個15.2如何可以得到？是否有相關計算方式？最后19股復絞時同向是否線徑會如上，如果內外層不同向，是否線徑會大一些？

weizi2:

理論正規絞合外徑=5*3*((4*63-1)/3)^0.5*0.127=17.4
一把束線外徑(理論最小外徑)=((4*8379-1)/3)^0.5*0.127=13.4

19/7/63/0.127 絞線盡量采用同向絞（同層內束、絞線方向相同）可以縮小導體外徑

63/0.127        束線     左向

7/63/0.127    單元絞   左向
19/7/63/0.127  復絞    外層左，內層左或右根據使用需求(同向絞線軟，不縮芯，但怕軸向旋轉，反向絞結構穩定)

內外層都適當緊壓一下，整體外徑壓到15.2左右應該沒問題

若是橡套電纜，即使導體絞合過程不緊壓，擠包完絕緣也會把導體外徑壓下來。

以上觀點僅供參考，沒有實際驗證！

HONEY168WW:

感謝解答 ！！

上述那個15.2如何可以得到？是否有相關計算方式？最后19股復絞時同向是否線徑會如上，如果內外層不同向，是否線徑會大一些？

以前做電焊機電纜時的跟蹤過這類導體，沒有公式。
內層不同向，外徑會稍微大些。
軟導體絞線時模具通常用鐵的哈弗，可以根據情況隨時調整。內外層同時緊壓。緊壓量大時，股線可能會散，往后退，調整入線角度會改善。

weijianjun:

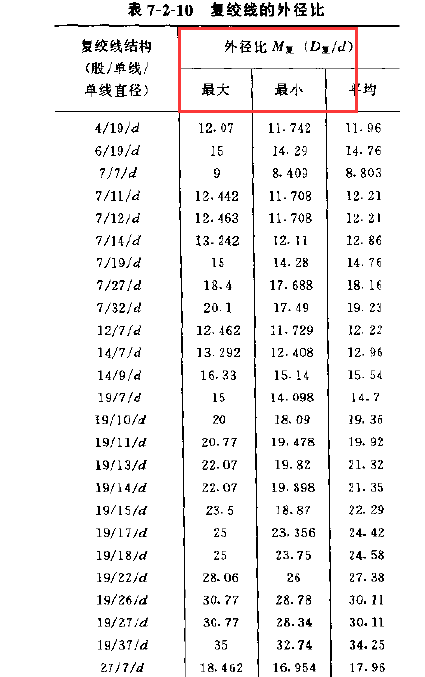

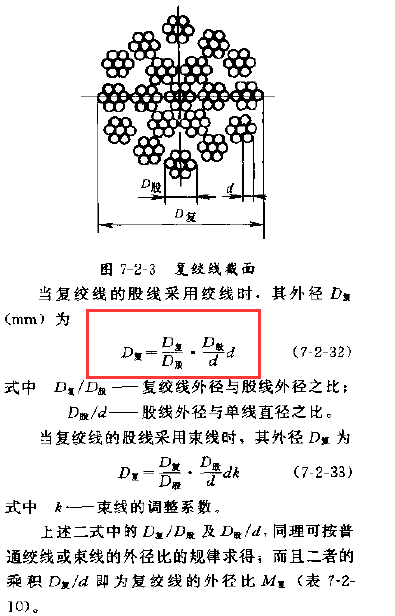

電纜手冊后面就有關于復合絞合的計算公式和系數。

問題是這個公式里面那個計算化簡后該怎么計算？還有那個外徑比的最大值與最小值是如何得來的不明白啊

63/0.127的股線束絞排列為2+7+12+18+24，中心層為2根，束線最小外徑應為1.17*SQRT(63)*0.127=1.1794（系數取1.17，中心層為1、6根取1.18，中心層為3、4、5則取1.154）或者按9*0.127=1.143，正規復繞后外徑為1.1794*3*5*0.99=17.51(k取0.99）或者為1.143*3*5*0.99=16.97。

如果133股繼續同向群絞，最小外徑應為1.18*SQRT(133)*1.1794=16.05或者1.18*SQRT(133)*1.143=15.55，這個數值應該是最小的了。

如果按SQRT((4*8379-1)/3)*0.127*1.03=13.83（1.03為束絞系數）計算最小束線外徑，實際不大可能，即使成品擠包后也可能要大。

weijianjun:

電纜手冊后面就有關于復合絞合的計算公式和系數。

HONEY168WW:

問題是這個公式里面那個計算化簡后該怎么計算？還有那個外徑比的最大值與最小值是如何得來的不明白啊

這個我算了下，算出來了最大值：

最大值計算方法：

1、單線的根數計算正規絞合外徑=成纜系數（絞制系數）*d，比如19根就是5d，7根是3d

2、根據股數計算按正規絞合的外徑=成纜系數（絞制系數）*d，比如4就是2.414，6就是3

推算4/19/d就是5d*2.414=12.07d， 6/19/d=3*5*d=15d  7/7/d=3*3*d=9d

我算了下基本上是這樣算的，只不過現在能看到的書籍教材這個成纜系數沒那么精準，比如11芯12芯在很多地方都取得一個系數就是4.154或者4.16 但是按他這個表7/12/d=3*4.154*d=12.462d，11芯是12.442  那么就說明11芯的系數應該是4.1473.....，就是這個系數的保留上有點差別，估計他這個表格是按公式來的，然后保留了小數位數，誤差在這里

不過基本上算法就是這樣

至于最小值 我在想想

weijianjun:

電纜手冊后面就有關于復合絞合的計算公式和系數。

HONEY168WW:

問題是這個公式里面那個計算化簡后該怎么計算？還有那個外徑比的最大值與最小值是如何得來的不明白啊

zhangyuhang564851702:

這個我算了下，算出來了最大值：

最大值計算方法：

1、單線的根數計算正規絞合外徑=成纜系數（絞制系數）*d，比如19根就是5d，7根是3d

2、根據股數計算按正規絞合的外徑=成纜系數（絞制系數）*d，比如4就是2.414，6就是3

推算4/19/d就是5d*2.414=12.07d， 6/19/d=3*5*d=15d  7/7/d=3*3*d=9d

我算了下基本上是這樣算的，只不過現在能看到的書籍教材這個成纜系數沒那么精準，比如11芯12芯在很多地方都取得一個系數就是4.154或者4.16 但是按他這個表7/12/d=3*4.154*d=12.462d，11芯是12.442  那么就說明11芯的系數應該是4.1473.....，就是這個系數的保留上有點差別，估計他這個表格是按公式來的，然后保留了小數位數，誤差在這里

不過基本上算法就是這樣

至于最小值 我在想想

最小值、平均值我倒是找到了出處，但是按他那個算法，我都懷疑這個表格有問題了，給自己都算懵逼了

cglccdlw:

我發的帖子，怎么成游客了？

沒事的，估計沒登錄，金幣還是加到你賬號上的

d_f=1.16*√n*d₀    d_f 等效直徑   √n根數   d₀ 直徑   不知道對不對 這是以前看東西遇到一個公式，給你參考

1039452916:

d_f=1.16*√n*d₀    d_f 等效直徑   √n根數   d₀ 直徑   不知道對不對 這是以前看東西遇到一個公式，給你參考

謝謝參與  這個不是需要的答案。
