電線電纜網 > 新手區 > 求助：關于有對絞線存在的多芯線成纜問題（完整版）
求助：關于有對絞線存在的多芯線成纜問題 - 無圖版
dongsen332 --- 2023-02-18 09:21:48
1
電纜結構是2根主線+6根信號線，其中6根信號線中的兩根需要對絞。在下想請教的問題是，由于護套厚度比較薄，這6根信號線如何分配位置，最有利于外護套的圓整，無對絞紋，也有利于客戶裁線脫皮？

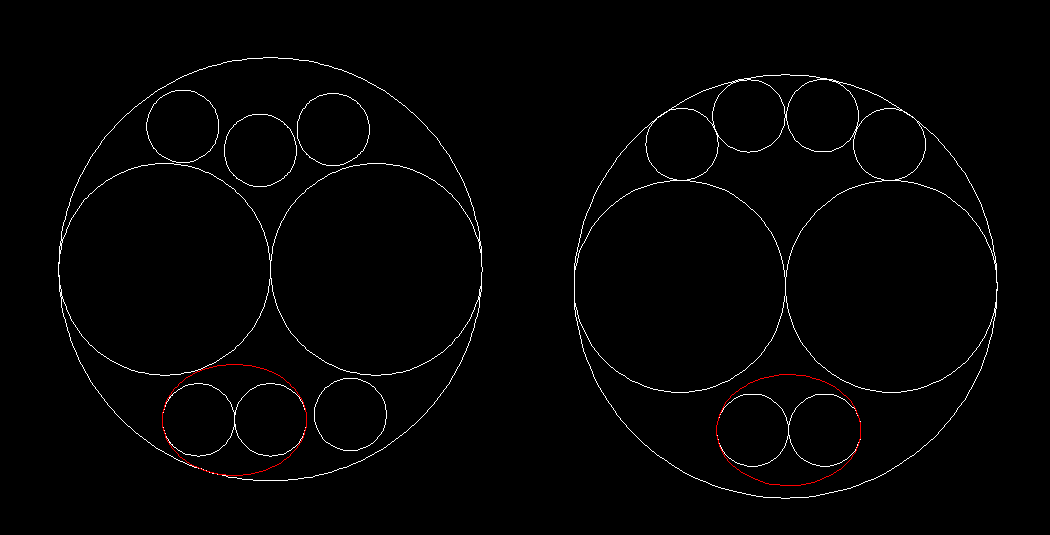

目前考慮的兩種方案見下圖，希望高手指點。
尺寸：主線ID4.2，信號線ID1.4，成品OD11.0。無屏蔽。
HONEY168WW --- 2023-02-18 09:43:29
2

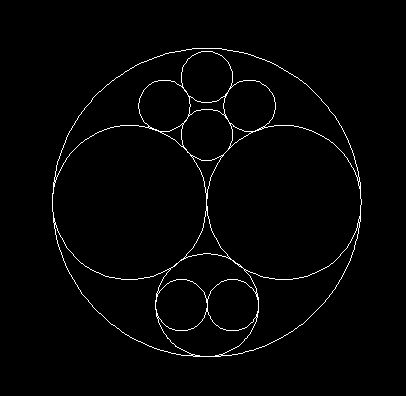

加填充和包綿紙或無紡布 排位盡量這樣 如果客戶沒有附著力要求 用半套管押出形式或者套管押出形式
2836657828 --- 2023-02-18 10:19:37
3
Danielle --- 2023-02-18 16:19:20
4
6根放一起符合客戶要求不？
lgzh63 --- 2023-02-19 09:44:47
5
用CAD或workslot畫一下。
liucengfu --- 2023-02-19 14:14:07
6
這是4樓所說的6根放在一起。
stranger --- 2023-02-20 08:23:58
7
建議選用2樓的排布；擠出時可用兩層擠，先擠薄內層起填平作用，再擠外層，這樣能保證外觀漂亮。
398947768 --- 2023-02-20 09:04:06
8
此類非常規組合，建議填充和包帶設計處理，如果客戶不同意，最好的組合設計就是二樓正解。
dongsen332 --- 2023-02-20 11:12:21
9
liucengfu:這是4樓所說的6根放在一起。
這種不得行，護套擠出的時候，周邊壓力不同，等到客戶處裁線的時候，太容易出問題了。一次脫不掉皮
han050626 --- 2023-02-22 09:42:21
10
圖畫一畫即可
chen1103 --- 2023-02-28 11:18:22
11
三三放一邊，還能對稱一點，實在不行就加幾個同外徑的空管
