電線電纜網 > 新手區 > 銅絞線跳股問題請教（完整版）
銅絞線跳股問題請教 - 無圖版
zpfei1024 --- 2023-02-10 08:29:34
1

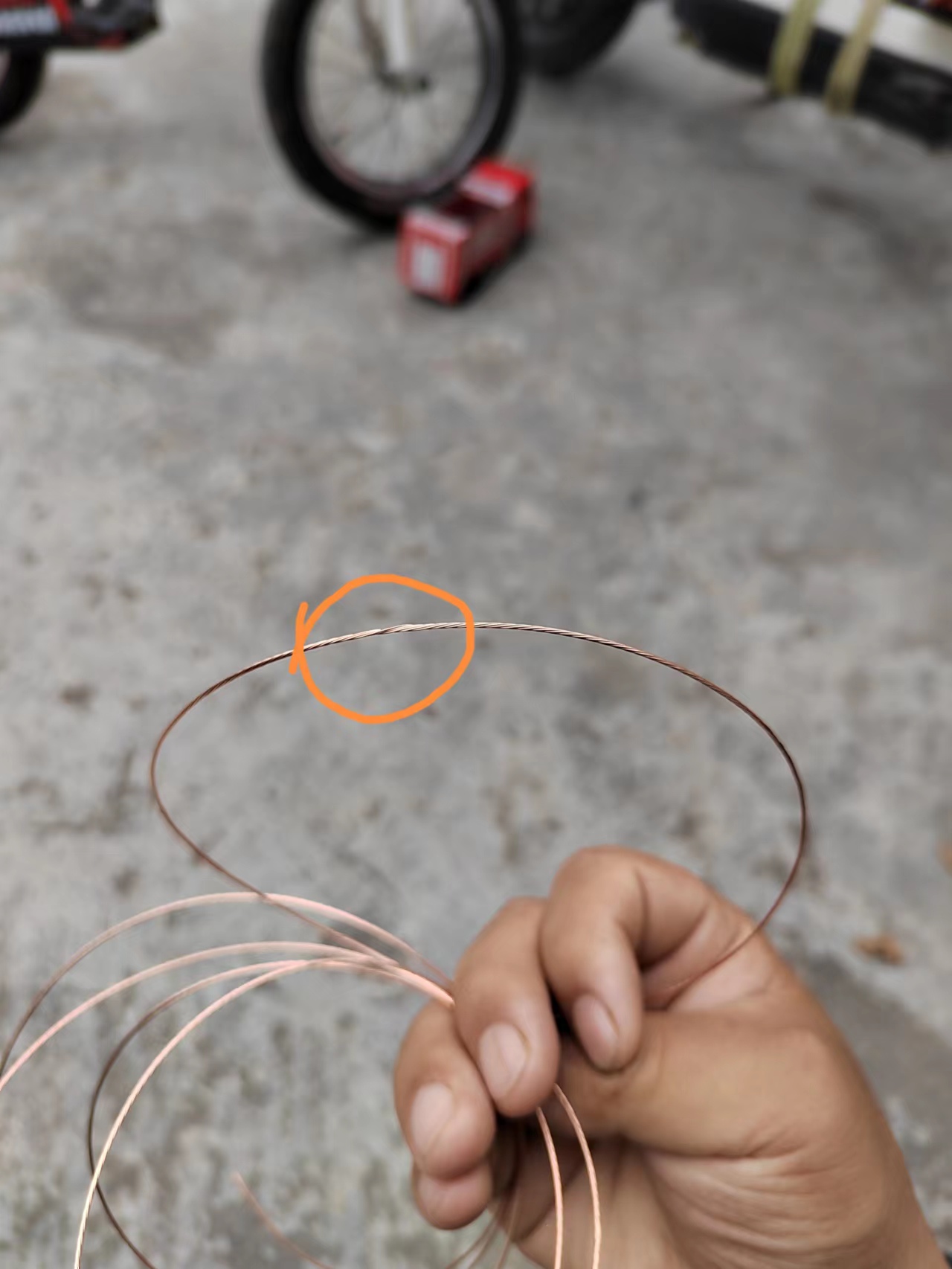

如上圖，7/0.27銅絞線 用500絞銅機絞的 絞距12mm，絞出來后隔10~20cm就有一個像是壓扁了不圓整的節，押出時不好過模，銅線沒有受過任何撞擊擠壓等，想知道這是什么原因造成的，請教各們大神
bl3725 --- 2023-02-10 08:37:43
2
測試下伸長率是否一致。
謝謝
dgbcdy --- 2023-02-10 09:15:06
3
檢查一下絞弓上的導輪，是否有磨損
cglccdlw --- 2023-02-10 09:30:38
4
我想從三個方面排查：
1、確認絞線速度和放線速度是否均勻？
2、束絞導體是否受到周期性的停頓或磕絆或擠壓或其他等干擾？
3、模具是否選大了或者里邊有東西卡絆？
zhangyuhang564851702 --- 2023-02-10 11:10:17
5
單絲退火沒？ 七根絲 斷裂伸長率是否一致？檢測一下 看著像跳股
zpfei1024 --- 2023-02-10 13:36:30
6
bl3725:測試下伸長率是否一致。
謝謝
銅線是同一軸倒成7軸再絞的，伸長率應該是一致的
zpfei1024 --- 2023-02-10 13:39:36
7
zhangyuhang564851702:單絲退火沒？ 七根絲 斷裂伸長率是否一致？檢測一下 看著像跳股
退火銅，做樣品，只買了一軸P8銅，然后倒線成7軸再絞的，伸長率應該沒問題，絞了有300米，整條線上都是這種節
qddlhyn --- 2023-02-10 14:51:47
8
測伸長率，單絲是不是太硬了？放線張力是否均勻？
FayeDu --- 2023-02-10 18:00:55
9
放線張力不均
zpfei1024 --- 2023-02-11 08:02:11
10
dgbcdy:檢查一下絞弓上的導輪，是否有磨損
導輪沒有問題
zpfei1024 --- 2023-02-11 08:06:29
11
cglccdlw:我想從三個方面排查：
1、確認絞線速度和放線速度是否均勻？
2、束絞導體是否受到周期性的停頓或磕絆或擠壓或其他等干擾？
3、模具是否選大了或者里邊有東西卡絆？
絞線機是正常的，所以絞線速度沒問題，放線張力不一致，放線速度不均勻
導體過導輪外沒有受到磕絆擠壓等
過線模 0.9，模具正常
alex1981 --- 2023-02-11 08:35:55
12
過線模換成 0.8 ，看一下這個導線穿線方向是否在同一直線上
921010 --- 2023-02-11 15:56:46
13
模具和進線角度查找 1+6絞合容易出現跳股 模具口和分線盤的距離拉近
lukeyoung --- 2023-02-13 08:34:37
14
模具用0.83，分線盤拉近，張力一致。
12581HH --- 2023-02-13 09:56:02
15
模具0.83確實是夠了，0.9就大了就容易跳股，還有再檢查一下齒輪是不是有牙磨損嚴重。
HONEY168WW --- 2023-02-13 10:05:07
16
如果是間斷性的，檢查下絞線設備，看看是否控制絞線節距的A B齒輪或者皮帶輪有異常或者不匹配
dongsen332 --- 2023-02-13 10:28:58
17
你把絞距換成10以下就可以了
weidong --- 2023-02-13 13:55:40
18
主要還是放線張力和節距，節距基本在10~12倍.
YX0254131 --- 2023-02-13 14:48:06
19
ion1991 --- 2023-02-15 08:06:05
20
是否使用的束絞設備
，降速會好點
andypost --- 2023-02-15 16:11:05
21
問題解決了沒有？
HONEY168WW --- 2023-02-16 08:54:28
22
weidong:主要還是放線張力和節距，節距基本在10~12倍.
這節距是不是太小了 成本會增加很多的
zixuecanyue --- 2023-02-16 14:31:30
23
從圖片看，異常點附近的節距明顯變大，可以從收線牽引速度是否穩定、絞弓轉速是否穩定、節距輪傳動是否異常來看看。
YJPEPE --- 2023-02-18 10:47:13
24
什么問題都有，絞線節距大了，放到8倍發內就沒有這樣情況，還有內模放大至1.1mm做。問題就能解決。
zpfei1024 --- 2023-02-20 08:05:59
25
感謝各位的寶貴意見，問題找到了 ，0.27的銅線太硬，放線張力太小，沒有拉直，分線盤到進線模太遠，線還沒進絞線模就絞到一起了，絞線模大了 ，應該用0.85左右的
brucegu --- 2023-02-20 11:26:35
26
樓主，找到問題點麻煩在這邊講一下，謝謝
han050626 --- 2023-02-22 09:45:26
27
放前置模具管控
