應用場合：
這種電纜專為需要高度彎折彎曲連續運動應用場合而設計并廣泛用于：拖鏈系統、機器人和移動驅動系統等。外護套材料耐磨、防水解、抗菌、阻燃等特性使得該電纜在拖鏈系統的優勢得到最大發揮。
產品特點：
使用壽命長且質量穩定，PUR材質更加耐磨且耐惡劣環境，適用于室外。
產品優勢：
特殊的結構設計及材料，加強了其耐磨耐彎曲性。內有特種抗拉加強層大大的提高了產品使用壽命及抗拉性。
內護套使得線芯結構更加緊湊，大大的避免了使用過程中出現竄芯現象，增加使用壽命。
屏蔽層采用鍍錫銅絲減少氧化現象；且覆蓋率非常緊密達90%，減少使用過程中出現的干擾。

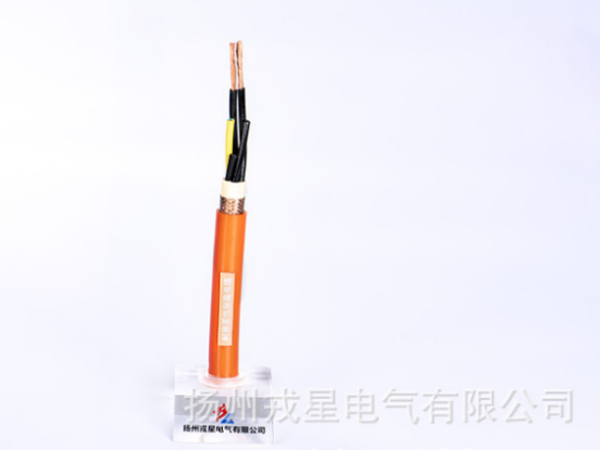

拖鏈控制屏蔽電纜（PUR護套）
技術參數：
電 壓：300/500V
測試電壓：2000V/5min(AC)
最小彎曲半徑
固定敷設：4×電纜外徑
移動安裝：7.5×電纜外徑
溫度范圍：
固敷溫度：-30℃～90℃
移動溫度：-20℃～90℃
耐油性：很好
耐化學物質：耐酸、堿、溶劑和各種液壓油的性能優異等
耐候性：耐UV,日光老化性能優異，適合戶外使用
最大移動速度：
架空速度：8m/s
滑行速度：5m/s
加速度：75m/s2
規格型號列表
規格 | 標稱外徑mm | 最大外徑mm | 電纜總重量Kg/km | |
芯數×截面mm2 | / | / | / | |
2×0.5 | 2×28/0.15 | 6.4 | 7.1 | 64 |
3×0.5 | 3×28/0.15 | 6.6 | 7.4 | 73 |
4×0.5 | 4×28/0.15 | 7 | 7.8 | 84 |
5×0.5 | 5×28/0.15 | 7.5 | 8.3 | 95 |
6×0.5 | 6×28/0.15 | 7.9 | 8.8 | 108 |
7×0.5 | 7×28/0.15 | 8.8 | 9.8 | 128 |
8×0.5 | 8×28/0.15 | 9.4 | 10.4 | 143 |
10×0.5 | 10×28/0.15 | 10.5 | 11.6 | 168 |
12×0.5 | 12×28/0.15 | 10.6 | 11.8 | 181 |
14×0.5 | 14×28/0.15 | 12.2 | 13.5 | 219 |
16×0.5 | 16×28/0.15 | 12.8 | 14.2 | 237 |
18×0.5 | 18×28/0.15 | 13.2 | 14.6 | 249 |
20×0.5 | 20×28/0.15 | 14.1 | 15.6 | 284 |
24×0.5 | 24×28/0.15 | 15.4 | 17 | 334 |
25×0.5 | 25×28/0.15 | 15.6 | 17.2 | 340 |
30×0.5 | 30×28/0.15 | 16.9 | 18.7 | 398 |
36×0.5 | 36×28/0.15 | 18.2 | 20.2 | 456 |
2×0.75 | 2×24/0.20 | 6.8 | 7.6 | 74 |
3×0.75 | 3×24/0.20 | 7.1 | 7.9 | 86 |
4×0.75 | 4×24/0.20 | 7.5 | 8.4 | 100 |
5×0.75 | 5×24/0.20 | 8 | 8.9 | 115 |
6×0.75 | 6×24/0.20 | 8.9 | 9.9 | 139 |
7×0.75 | 7×24/0.20 | 9.5 | 10.5 | 157 |
8×0.75 | 8×24/0.20 | 10.2 | 11.3 | 175 |
10×0.75 | 10×24/0.20 | 11.6 | 12.9 | 211 |
12×0.75 | 12×24/0.20 | 11.8 | 13.1 | 230 |
14×0.75 | 14×24/0.20 | 13.3 | 14.8 | 272 |
16×0.75 | 16×24/0.20 | 14.4 | 16 | 308 |
18×0.75 | 18×24/0.20 | 14.7 | 16.3 | 318 |
20×0.75 | 20×24/0.20 | 15.6 | 17.3 | 363 |
24×0.75 | 24×24/0.20 | 16.2 | 18 | 426 |
25×0.75 | 25×24/0.20 | 16.3 | 18.2 | 434 |
30×0.75 | 30×24/0.20 | 18.8 | 20.7 | 525 |
36×0.75 | 36×24/0.20 | 20.7 | 22.9 | 624 |
2×1 | 2×32/0.20 | 7.4 | 8.2 | 85 |
3×1 | 3×32/0.20 | 7.8 | 8.5 | 101 |
4×1 | 4×32/0.20 | 8.3 | 9.1 | 119 |
5×1 | 5×32/0.20 | 9.2 | 10.2 | 147 |
6×1 | 6×32/0.20 | 9.8 | 10.8 | 168 |
7×1 | 7×32/0.20 | 10.4 | 11.5 | 188 |
8×1 | 8×32/0.20 | 11.4 | 12.6 | 217 |
10×1 | 10×32/0.20 | 12.9 | 14.2 | 257 |
12×1 | 12×32/0.20 | 13.1 | 14.4 | 282 |
14×1 | 14×32/0.20 | 15.3 | 16.8 | 344 |
16×1 | 16×32/0.20 | 16.1 | 17.7 | 378 |
18×1 | 18×32/.020 | 16.5 | 18.4 | 402 |
20×1 | 20×32/0.20 | 17.7 | 19.4 | 454 |
24×1 | 24×32/0.20 | 18.2 | 20.4 | 557 |
25×1 | 25×32/0.20 | 18.4 | 20.5 | 569 |
30×1 | 30×32/0.20 | 21.4 | 23.6 | 669 |
36×1 | 36×32/0.20 | 23.4 | 25.8 | 783 |
2×1.5 | 2×48/0.20 | 8.2 | 9.1 | 106 |
3×1.5 | 3×48/0.20 | 9 | 9.9 | 136 |
4×1.5 | 4×48/0.20 | 9.6 | 10.6 | 162 |
5×1.5 | 5×48/0.20 | 10.3 | 11.4 | 190 |
6×1.5 | 6×48/0.20 | 11.2 | 12.4 | 222 |
7×1.5 | 7×48/0.20 | 12 | 13.2 | 250 |
8×1.5 | 8×48/0.20 | 12.9 | 14.2 | 282 |
10×1.5 | 10×48/0.20 | 15.1 | 16.6 | 350 |
12×1.5 | 12×48/0.20 | 15.3 | 16.8 | 387 |
14×1.5 | 14×48/0.20 | 17.6 | 19.4 | 467 |
16×1.5 | 16×48/0.20 | 18.8 | 20.7 | 530 |
18×1.5 | 18×48/0.20 | 19.3 | 21.4 | 544 |
20×1.5 | 20×48/0.20 | 20.9 | 23 | 649 |
24×1.5 | 24×48/0.20 | 22.8 | 25.1 | 765 |
25×1.5 | 25×48/0.20 | 22.9 | 25.2 | 779 |
30×1.5 | 30×48/0.20 | 25.1 | 27.6 | 914 |
36×1.5 | 36×48/0.20 | 27.6 | 30.4 | 1087 |
2×2.5 | 2×77/0.20 | 9.6 | 10.6 | 144 |
3×2.5 | 3×77/0.20 | 10 | 11.1 | 177 |
4×2.5 | 4×77/0.20 | 10.8 | 11.9 | 214 |
5×2.5 | 5×77/0.20 | 11.8 | 13 | 258 |
6×2.5 | 6×77/0.20 | 12.7 | 14 | 298 |
7×2.5 | 7×77/0.20 | 13.6 | 15 | 339 |
8×2.5 | 8×77/0.20 | 15.1 | 16.7 | 398 |
10×2.5 | 10×77/0.20 | 17.4 | 19.2 | 483 |
12×2.5 | 12×77/0.20 | 17.7 | 19.5 | 540 |
14×2.5 | 14×77/0.20 | 20.8 | 23 | 680 |
16×2.5 | 16×77/0.20 | 22.3 | 24.6 | 755 |
18×2.5 | 18×77/0.20 | 23.3 | 25.7 | 799 |
20×2.5 | 20×77/0.20 | 24.6 | 26.8 | 902 |
24×2.5 | 24×77/0.20 | 26.8 | 29.5 | 1077 |
25×2.5 | 25×77/0.20 | 26.9 | 29.7 | 1101 |
30×2.5 | 30×77/0.20 | 30 | 33.1 | 1381 |
36×2.5 | 36×77/0.20 | 33.3 | 36.7 | 1649 |
以上是電纜部分常用的規格型號，其它特殊規格/顏色及更復雜適用場合可根據要求開發定制。 | ||||
