1. 按要求截取適當長度試樣，一般不少于1.4ｍ。
2. 被測導體的方法，去除試樣測量部分的絕緣和其它覆蓋物，露出金屬導體。
3. 試樣和電橋在試驗環境中放置足夠長時間，使之達到溫度平衡。
4.

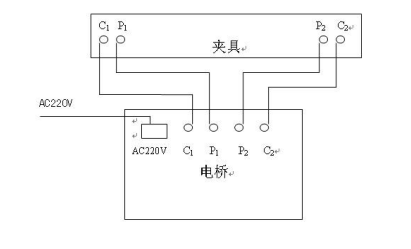

將電源線插入AC220V插座，測試線接入電橋C1、P1、P2、C2。如圖
5. 將電橋的電源開關合上，電橋顯示“歡迎使用”
6. 按確定鍵并選擇合適的量程開關，電橋顯示“請選擇量程開關”
7. 按確定鍵電橋顯示表格，“圓實心線”按上、下鍵選擇“圓實心線”、“扁形線”、“其它”
8. 按確定鍵電橋顯示“銅”按上下鍵選擇“鋁排”、“硬鋁線”、退火線“。
9. 按確定鍵電橋顯示、按上、下鍵和數字鍵輸入相關參數。按上、下鍵把光標移到“測試“備注：數字按錯了、可以用返回鍵清除，重新輸入。
10. 按確定鍵電橋顯示“正在測試請稍后”10秒鐘左右顯示數據。
11. 注意事項
11．1一般使用時接通電源先預熱30分鐘。
11.2．測試超過量程時電橋數據顯示為“222222”閃爍。
11.3．電橋應在通風良好條件下工作，周圍空氣不含有腐蝕產品的灰塵和雜質。
11.4電橋應避免外電磁場干擾。
20℃時導體標準要求最大電阻值（Ω/km）
此表僅供參考
電流電阻量程 | 面積 | 銅導體 | 鍍錫銅導體 | 鋁導體1-2類 | ||
1—2類 | 5—6類 | —2類 | 5—6類 | |||
200mΩ/0.5A | 0.5 | 36 | 39 | 36.7 | 40.1 | / |
0.75 | 24.5 | 26 | 24.8 | 26.7 | / | |
20mΩ/1A | 1 | 18.1 | 19.5 | 18.2 | 20 | / |
1.5 | 12.1 | 13.3 | 12.2 | 13.7 | / | |
2.5 | 7.41 | 7.98 | 7.56 | 8.21 | / | |
4 | 4.61 | 4.95 | 4.7 | 5.09 | 7.41 | |
6 | 3.08 | 3.3 | 3.11 | 3.39 | 4.61 | |
2mΩ/10A | 10 | 1.83 | 1.91 | 1.84 | 1.95 | 3.08 |
16 | 1.15 | 1.21 | 1.16 | 1.24 | 1.91 | |
25 | 0.727 | 0.78 | 0.734 | 0.795 | 1.2 | |
35 | 0.524 | 0.554 | 0.529 | 0.565 | 0.868 | |
50 | 0.387 | 0.386 | 0.391 | 0.393 | 0.641 | |
70 | 0.268 | 0.272 | 0.27 | 0.277 | 0.443 | |
200μΩ/10A | 95 | 0.193 | 0.206 | 0.195 | 0.21 | 0.32 |
120 | 0.153 | 0.161 | 0.154 | 0.164 | 0.253 | |
150 | 0.124 | 0.129 | 0.126 | 0.132 | 0.206 | |
185 | 0.0991 | 0.106 | 0.1 | 0.108 | 0.164 | |
240 | 0.0754 | 0.0801 | 0.0762 | 0.0817 | 0.125 | |
300 | 0.0601 | 0.0641 | 0.0607 | 0.0654 | 0.1 | |
400 | 0.047 | 0.0495 | 0.0475 | 0.0495 | 0.0778 | |
500 | 0.0366 | 0.0391 | 0.0369 | 0.0391 | 0.0605 | |
630 | 0.0283 | 0.0287 | 0.0286 | 0.0292 | 0.0469 | |
800 | 0.0221 | 0.0224 | 0.0367 | |||
1000 | 0.0176 | 0.0177 | 0.0291 | |||
