美女胸被狂揉扒开吃奶的网站o_亚洲日韩av中文无码专区_东京热激情无码专区_久久HEZYO久综合亚洲色_欧美成人高清视频_国产精品乡下勾搭老头_欧美一级v片在线播放_成人午夜国产视频_男女猛烈无遮挡免费动态图_亚洲一区国产精品视频

求教: HDMI發(fā)泡芯線外層如何做硬? 像實心PE手感那樣.

chicheng:

用FMPE+PP或發(fā)泡PP

這個單不好做，最好不要接。

經(jīng)有PE外層,但做來的線經(jīng)過后面包帶工段芯線有壓痕,測試NG,所以想請教的是外層的skin層如何才能做硬? 有用PP料做外層的嗎?

cablegxj:

已經(jīng)有PE外層,但做來的線經(jīng)過后面包帶工段芯線有壓痕,測試NG,所以想請教的是外層的skin層如何才能做硬? 有用PP料做外層的嗎?

      HDMI泡皮結(jié)構(gòu)技術(shù)已經(jīng)成熟，進口料、國產(chǎn)均能達到其高頻要求，你問的問題，有一下幾個方面需要確認解決，第一機頭、溫控，機頭與溫控決定了芯線的品質(zhì)，機頭的好壞決定你SKIN層的厚薄均勻度/同心度（也不能忽視注條機），只有SKIN層厚度均勻，且厚薄可以控制。那么就剩內(nèi)部發(fā)泡層的發(fā)泡度，以及內(nèi)部發(fā)泡層與導(dǎo)體的粘合度（可以用附著力測試管控）。我們目前的管控標準 SKIN層厚度0.030~0.035mm,發(fā)泡層氣孔均勻（切片不能有明顯穿孔）以及不能有氣孔大小差距明顯（目視），再者就是導(dǎo)體預(yù)熱，在導(dǎo)體不變色的情況下盡量將溫度打高，增加附著力，確保延遲、阻抗穩(wěn)定。（第一段溫水槽的水流以及溫度，以及后面冷水冷卻水槽長度）均能提升線材本身硬度。

    PP料可以做外皮相對PE要硬更耐溫，但需要選對牌號，而且PP做外皮的圓整度沒有PE好這個要注意（其他公司不知道我們用了一段時間不太好又改回來用PE）。

不知道你包帶工藝 ，是對絞（400單絞）、三芯退扭絞，還是平行對，看你說的有壓痕性能不過，最好看看報告，不一定是包帶的問題。

1

jiang1201:

芯線外皮選用HDPE，后面工段注意收放線張力控制

7樓的朋友: 放線張力放松, 衰減也是不行,必須要將線拉直才行,所以要有合適的張力才行.

lgf2005:

要么改發(fā)泡PP，要么增大外層SKIN層厚度，但是要做到HDPE手感基本不太可能，如果NG要考慮對絞包帶的工藝改進。

 就是沒有試過PP,要改的話,只想改外層,不想改中間發(fā)泡層.

cablegxj:

已經(jīng)有PE外層,但做來的線經(jīng)過后面包帶工段芯線有壓痕,測試NG,所以想請教的是外層的skin層如何才能做硬? 有用PP料做外層的嗎?

hl5825:

      HDMI泡皮結(jié)構(gòu)技術(shù)已經(jīng)成熟，進口料、國產(chǎn)均能達到其高頻要求，你問的問題，有一下幾個方面需要確認解決，第一機頭、溫控，機頭溫控決定了芯線的品質(zhì)，機頭的好壞決定你SKIN層的厚薄均勻度/同心度（也不能忽視注條機），只有SKIN層厚度均勻，且厚薄可以控制。那么就剩內(nèi)部發(fā)泡層的發(fā)泡度，以及內(nèi)部發(fā)泡層與導(dǎo)體的粘合度（可以用附著力測試管控）。我們目前的管控標準 SKIN層厚度0.030~0.035mm,發(fā)泡層氣孔均勻（切片不能有明顯穿孔）以及不能有氣孔大小差距明顯（目視），再者就是導(dǎo)體預(yù)熱，在導(dǎo)體不變色的情況下盡量將溫度打高，增加附著力，確保延遲、阻抗穩(wěn)定。（第一段溫水槽的水流以及溫度，以及后面冷水冷卻水槽長度）均能提升線材本身硬度。

    PP料可以做外皮相對PE要硬更耐溫，但需要選對牌號，而且PP做外皮的圓整度沒有PE好這個要注意（其他公司不知道我們用了一段時間不太好又改回來用PE）。

不知道你包帶工藝 ，是對絞（400單絞）、三芯退扭絞，還是平行對，看你說的有壓痕性能不過，最好看看報告，不一定是包帶的問題。

朋友: 你各方面都概括到了呀,一看就是很專業(yè)的. 可以加微信聊聊嗎? gxj547914050.

1.機器是沒問題的,因為同個規(guī)格前面已經(jīng)開出一次測試是可以的線材了,開1.4版其他規(guī)格也沒有問題.

2.現(xiàn)在是要比前一次線材做的更好,更高余量. 前一次的阻抗是96-97的樣子,為了穩(wěn)定沒有加大發(fā)泡度,就把芯線OD從1.0加大至1.02mm而已.

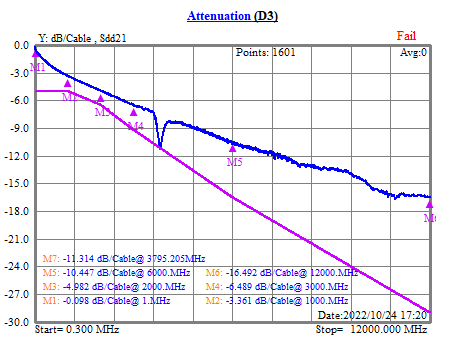

   前一次開的芯線上對絞包帶(三芯退扭絞),幾種調(diào)機參數(shù)都測試可以. 新開的芯線調(diào)各種參數(shù)都不行(是測試HDMI2.1  測試圖如下).對比其不同點就是第一次的芯線比較硬,對絞包帶后無壓痕,第二次的芯線比較軟,對絞包帶后有壓痕.

3. 之前沒出現(xiàn)過這種情況,所以沒有注意前一次開機時外皮機的開機溫度. 第二次調(diào)機將外皮溫度由210調(diào)低至190也是沒有第一次的芯線硬.

所以想詢求將芯線開硬的辦法.

4.你們用的外層PP,PE是什么型號的? PE我是用3364.

5.我開的內(nèi)皮厚度在0.03mm左右,附著力是可以的. (但我們開機預(yù)熱器要打低一點,附著力才好的.打的越高,內(nèi)層就容易發(fā)泡,就沒附著力了)

6.發(fā)泡層發(fā)泡度均勻,同心度這些都沒有問題.

7. 后面水槽的長度已經(jīng)很長了, 如果想要芯線比較硬,前段水槽的溫度是要低還是高? 如何控制水的溫度?

與
