電線電纜網(wǎng) > 新手區(qū) > PE芯線擠出容易產(chǎn)生氣泡。（完整版）
PE芯線擠出容易產(chǎn)生氣泡。 - 無圖版
a2730267 --- 2022-08-09 16:18:47
1
押出溫度220左右，導(dǎo)體過了預(yù)熱。押出速度也很慢。料用85度烤了3個(gè)多小時(shí)。還是有氣泡。怎么破？！
jiang4611 --- 2022-08-09 16:40:35
2
導(dǎo)體內(nèi)有沒有防彈絲之類的填充.你要先弄清楚是膠料產(chǎn)生的氣泡還是導(dǎo)體產(chǎn)生的氣泡.才好下手.
leisx --- 2022-08-09 16:45:35
3
如果是膠料產(chǎn)生的氣泡，找材料廠家提供建議加工溫度。懷疑是粒子間隙的空氣沒有在螺桿中排盡，可以降低進(jìn)料段溫度試試
hailongxu --- 2022-08-09 17:00:44
4
具體的導(dǎo)體外徑，絕緣厚度是多少？這個(gè)起泡有沒有圖片？
hailongxu --- 2022-08-09 17:02:59
5
我感覺用熱水冷卻，可能是個(gè)方向。有時(shí)“急冷”會(huì)造成內(nèi)外層材料收縮不一致，形成內(nèi)部絕緣“起泡”現(xiàn)象
zjfc1988 --- 2022-08-10 08:08:22
6
應(yīng)該是絞合導(dǎo)體，導(dǎo)體表層起泡吧？絕緣厚度比較厚的情況下比較容易出現(xiàn)。之前也遇到過，導(dǎo)體預(yù)熱、冷卻水溫加高、擠塑溫度調(diào)整都不是很理想，大家有沒有好的建議？
lizhengbao --- 2022-08-12 14:27:55
7
產(chǎn)生的原因：
1.用85℃去烘干，有沒有燙手
2.有的溫區(qū)溫度過高
3.自然環(huán)境潮濕
4.原材料本身就有問題
xiao120 --- 2022-08-14 10:19:02
8
烘干 分段冷卻
xiao120 --- 2022-08-14 10:19:05
9
烘干 分段冷卻
cygnet --- 2022-08-15 13:42:48
10
這個(gè)最好有個(gè)照片，便于大家分析原因
a2730267 --- 2022-08-19 14:02:12
11

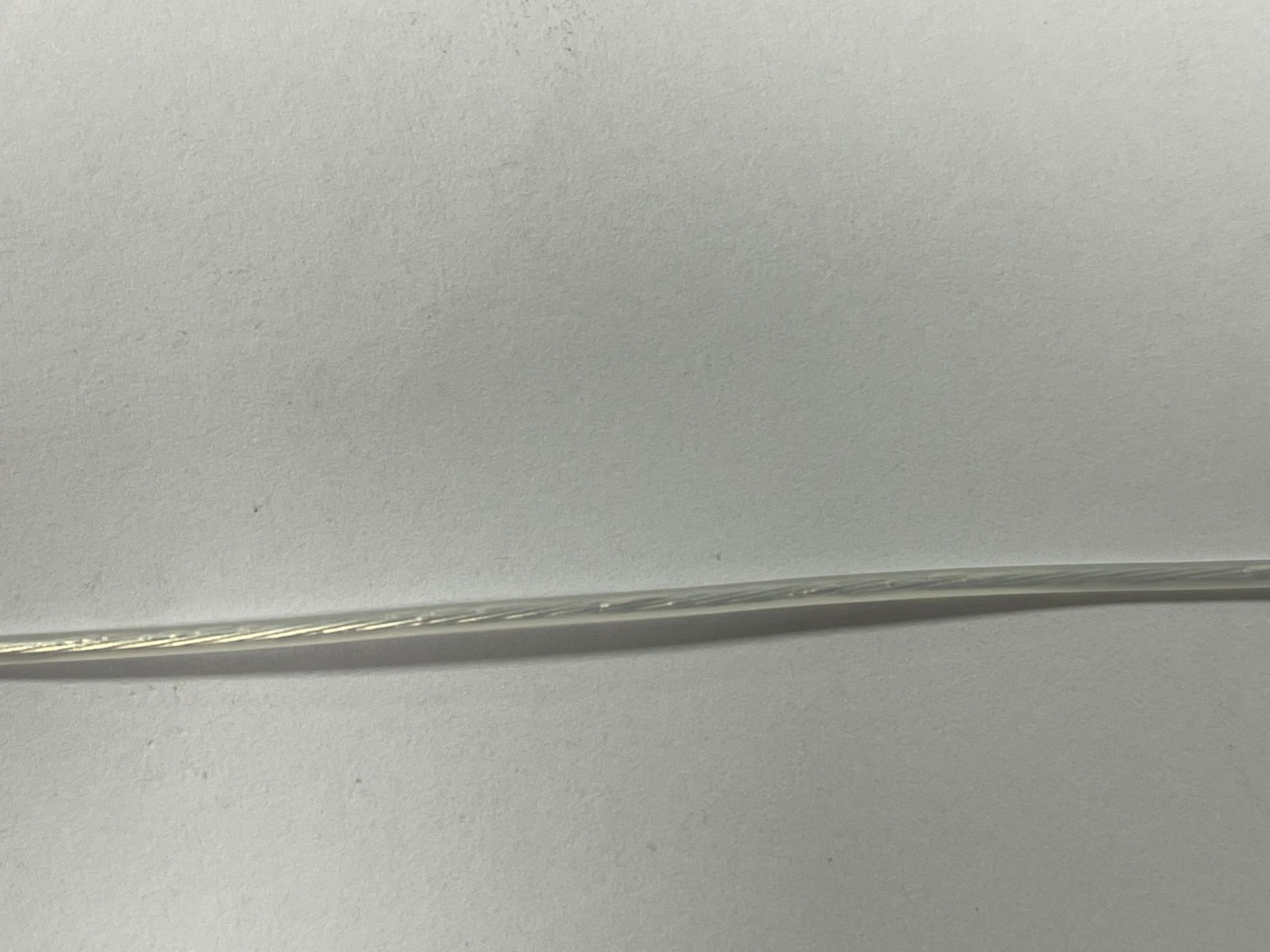

如圖，都是一些細(xì)小的氣泡。
