電線電纜網 > 新手區 > 關于編織密度計算，有個疑問向各位大神們什么請教一下（完整版）
關于編織密度計算，有個疑問向各位大神們什么請教一下 - 無圖版
1012509506 --- 2022-07-02 17:01:08
1

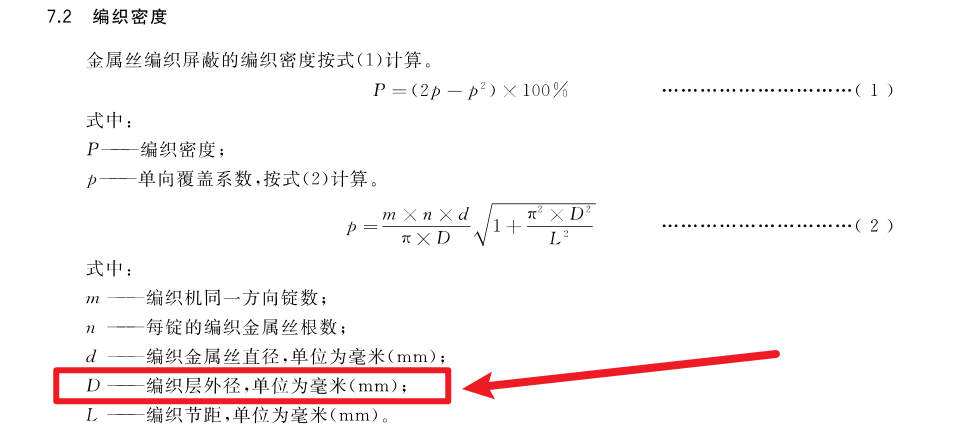

下圖是我從國標GB/T 38296-2019第八頁中截取的，計算編織密度的公式，
D-編織層外徑----這個參數的意思我有點沒弄清楚，是指編織前的線纜外徑，還是編織后的線纜外徑。
xiao120 --- 2022-07-02 20:59:37
2
作為專家 我曾將思考過這個問題 個人認為編織層外徑和編織層節圓直徑或者編織層平均直徑來講 對最終的編織屏蔽計算結果幾乎沒啥影響，不同的標準對D的要求不一樣，例如GBT9330-2008要求為節圓直徑 到了GBT9330-2020改為了編織層外徑 JBT8734-2016、TICW中提到的也是編織層外徑。GJB773B-2015中計算方法是節圓直徑，個人認為按照編織層節圓直徑計算比較合理和保險，對金屬編織而言，節圓直徑（編織層平均外徑）為編織前外徑+2d，而編織層外徑為編織前外徑+4d，這種情況之間有點差別，但最終計算結果幾乎沒啥影響。
psy --- 2022-07-04 08:46:27
3
外行人bili --- 2022-07-05 10:29:08
4
ltzk80054 --- 2022-07-05 10:52:15
5
在編織工藝學當中的D一般指編織前外徑，而在9330、8734當中所采用的計算方法當中D均指編織后外徑。至于編織后外徑=編織前外徑+2d還是4d這個問題通常纖維編織外徑=編織前外徑+2d，金屬絲編織外徑=編織前外徑+4d，而平均外徑=編織前外徑+2d。例如計算金屬絲編織單向覆蓋系數（填充系數）p的時候按照編織工藝學p=(半錠數*單錠并絲根數*單絲絲徑)/(編織節距*COSα)，當中的編織角度計算用的編織外徑就是平均外徑，α=actan(編織節距/(π*(Do+2d))，這當中的分母部分即為編織節圓圓周。另外值得注意的是9330當中的計算方法是半錠計算，而8734的是全錠計算
CableA --- 2022-07-07 16:07:46
6
不太贊同采用編織層外徑，算出來比之前重了，而且我看過一些歐標美標好像算的是節圓外徑。
但是標準這樣定，只能跟著標準走了
Mack123 --- 2022-07-13 22:42:29
7
編織層下直徑（成纜直徑）+2倍編織單絲直徑，附件是吳長順寫的一篇文章專門講編織工式中的D具體解釋
1012509506 --- 2022-07-17 21:48:46
8
中標協線纜報 這款報紙哪里可以訂閱？
游客 --- 2025-07-21 16:21:43
9
5樓的大哥，請問下公式p=(半錠數*單錠并絲根數*單絲絲徑)/(編織節距*COSα)，α=actan(編織節距/(π*(Do+2d))，是在哪里找的
