2.3.1.5線纜失效影響和故障樹數據
電線的失效影響在任何OEM數據庫中都是不可得的，因為在當前的安全分析方法中不需要這樣的詳細信息。獲得此數據的一種方法是在創建單個系統故障樹時引入額外的步驟�？梢杂^察到，許多系統故障樹確實有標記為“線路故障”的基本事件。“然而，具體的電線和故障模式?jīng)]有顯示。可以合理地得出這樣的結論:在創建故障樹時，工程師知道，或者可以很容易地找到，哪些線路會導致特定的系統故障。可以在電子表格中捕獲這些數據，然后將所有系統的數據上傳到數據庫中。這將是EWIS體系結構與系統安全分析結構之間的連接。它還將保持自上而下的安全分析方法。
為了證明該方法的可行性，F(xiàn)AA人員在發電和配電故障樹的功能危害評估中選擇了一個頂級事件歸類為災難性事件。系統地評估了該樹，并確定了電線故障可能導致的所有基本事件。構建了一個電子表格，列出了導致每個基本事件發生的基本事件、電線和故障模式(開路、短路等)。表11顯示了電子表格的一部分。
一旦基本事件和連線之間的連接被創建，確定哪些基本事件的組合將會導致災難性事件是很重要的。這是通過使用頂級事件的故障樹割集報告完成的。割集是基本事件的列表，如果割集中的每個基本事件都發生，則會發生頂級事件。災難性事件的割集通常由兩個、三個或更多的基本事件組成。割集報告由許多行組成，每一行都是頂事件的割集。割集報告文件是Cessna用于構建系統故障樹的商業程序的標準輸出。災難事件的割集報告大約有280頁長。此文件被程序化為帶分隔符的文本文件，并放置在與EWIS RAT關聯的文件夾中。通過這種方式，系統分析的結構，以及相關的線路故障模式，可以提供給程序，并可以根據需要調用。
在構造基本失效模式電子表格時，在某一故障樹邏輯門下存在無線失效基本事件的情況。然而，也有可能是導線故障使得這個結果被達成。例如，如果一個開關故障被列為一個基本事件，那么，很明顯，連接開關的電線上的故障將具有相同的效果。對于本例，線路故障僅與switch basic事件關聯。這允許使用故障樹生成的割集報告。但是，如果通常這樣做，這種做法可能會導致混淆，特別是在為基本事件分配失敗概率時。
將來，可以創建EWIS故障模式和影響總結(FMES)，以捕獲和記錄導致給定系統影響的線路標識和故障模式。EWIS FMES將成為故障樹中的一個基本事件，并將與其他基本事件一起列在故障樹割集中。
可以對線路故障數據進行檢查，以探測線路故障影響分配的不一致性。像分配電源類型的電線，程序檢查電線連接到的每個通過連接器和類似的設備。如果失效模式不同，程序?qū)⒃儐栍脩羰⌒Ч峙涫欠裾_。注意，在開路故障和分支故障的情況下，一條導線上的故障影響不必與相鄰或下游導線的故障影響匹配。
導入層從對要導入的數據進行驗證開始。除非在輸入前對數據進行一致性驗證，否則在分析報告時可能會出現問題。一旦驗證，數據就可以導入到程序中。
通過對數據和不同輸入機制的分析，我們認為輸入數據到EWIS RAT的順序最好采用如下提綱:
1.斷路器的信息
2.系統信息
3.設備信息(電氣和非電氣)
4.連接器的信息
5.連接器規范信息
6.線纜信息
7.插針-插針信息
8.電纜信息
9.線束段信息
10.區/分區信息
因為有大量的不同部分之間的互連信息在一個模型(一個系統有一個子系統,一個子系統有一個導線,電纜,線束段,子線束,等等),應該建立系統的信息,這樣所有的數據和信息關系是自兼容的。
2.3.3數據的確認

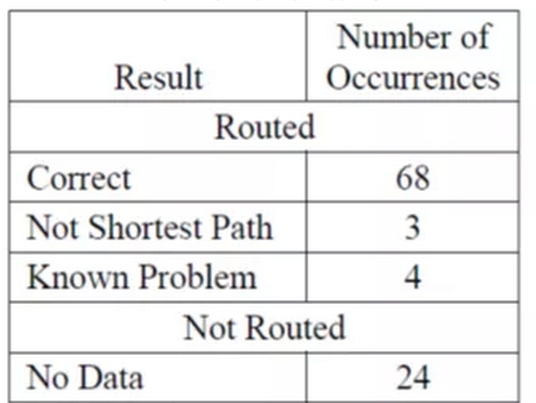

我們將來自表格板和電線互連數據集的數據導入EWIS RAT后，利用程序中內置的自動生成線束路徑特性，將電線放入適當?shù)木�束段。為了驗證這些結果，隨機選擇了100根電線，并以給定一個特定的模板圖形式，手動比較了人們期望的電線的敷設路徑。驗證結果如表12所示。
