問題：ACC 放大芯片的 HDMI做10米線長，認證測試時要分開測Slink端跟source端嗎？
3年前在其他測試機構過了，今天在另一家測試機構測試，新的報告顯示分source端100Ω（D0,D1,D2,CK pass）Slink端的阻抗140Ω（D0,D1,D2,CK fail）。裸線報告看了沒問題，翻看了3年前的測試報告，發現沒有分Slink端跟source端，測試結果只有4張圖（D0,D1,D2,CK pass）。PCB板是沒有改動的，很奇怪為什么兩家測試的結果不一樣

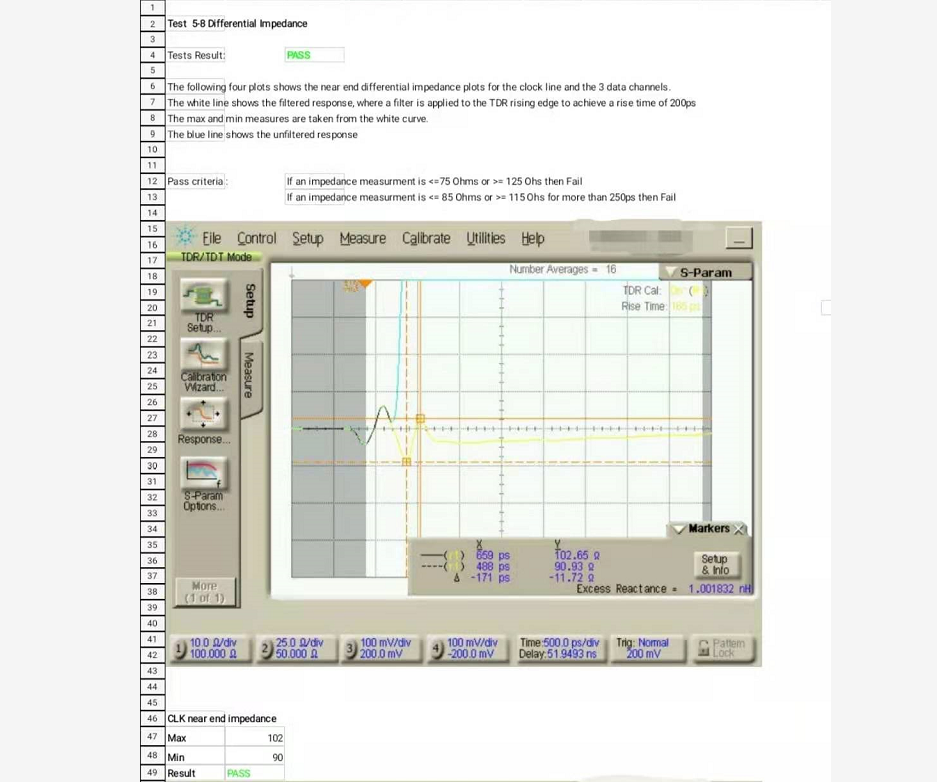

以前的報告內容

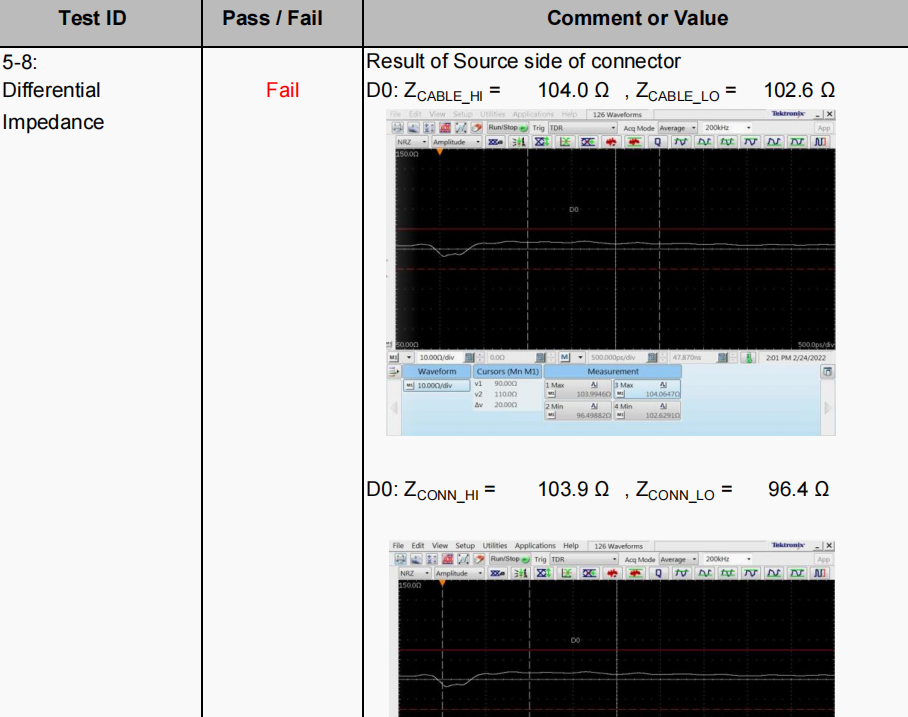

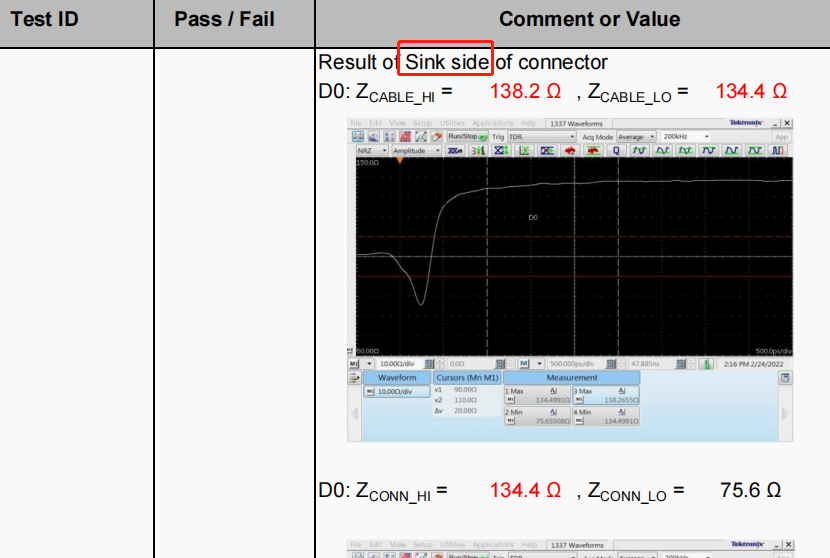

現在報告內容
