在介紹應力錐之前，

咱們首先要了解電纜的基本結構。

電纜的結構可以詳見之前的發文：

電纜：如果你愿意一層一層一層的剝開我的心！

其中有幾點關鍵和今天內容有關：

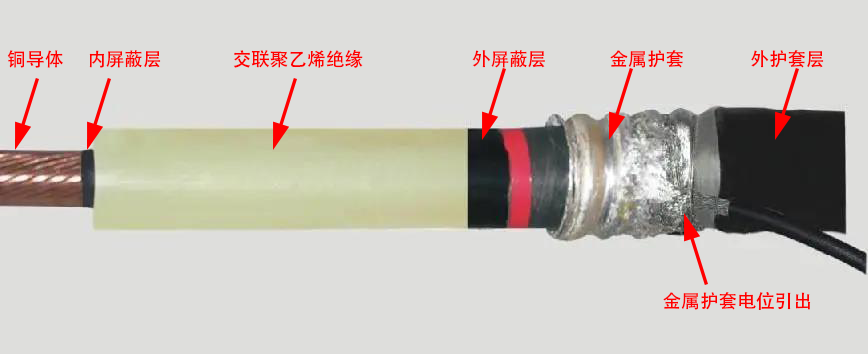

1、電纜的分層結構

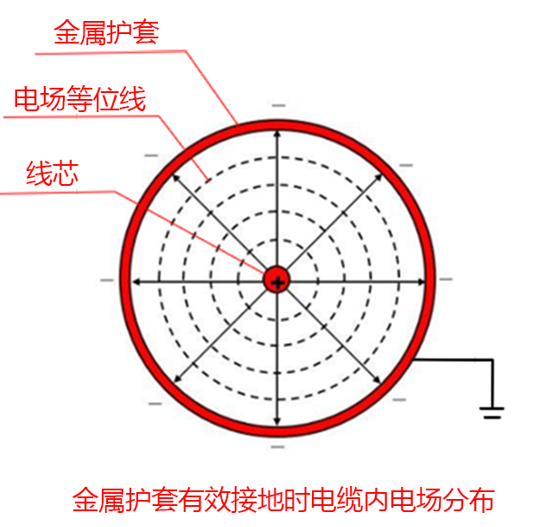

2、金屬護套層

金屬護套可以將電纜產生的強電場控制在屏蔽層內，

由于金屬護套接地，

外部便不存在電纜產生的強電場，

不會對周圍產生強電干擾或危及人身安全。

3、外屏蔽層

外屏蔽層與絕緣層外表面接觸良好，

且與金屬護套等電位，

避免因電纜表面裂紋缺陷與電纜金屬護套發生局部放電。

4、三層共擠

電纜生產時采用加熱擠塑成型工藝，

絕緣兩側屏蔽層一次擠壓于線芯上，

相互之間緊密粘附成一體，

形成流水線作業，

即稱為“三層共擠”。

總結就是：

外屏蔽層和金屬護套層等電位，

兩者一起屏蔽電纜高壓電場，

且外屏蔽層緊密粘附在絕緣層上！

那么問題來了：

當制作電纜終端和電纜接頭時，

要斷開金屬護套和外屏蔽層，

這樣在電纜外屏蔽層切斷口處將產生

電場集中 現象�。�

為了分析電纜絕緣屏蔽層斷口處的電場情況，通常用電力線和等位線（等電位線）來形象化的表示電場分布狀況。

（1）電力線與等位線直角相交（正交）；

（2）用電力線分析電場時，集中的部位電場強度高；

（3）用等位線分析電場時，曲率半徑愈小的地方場強越高。

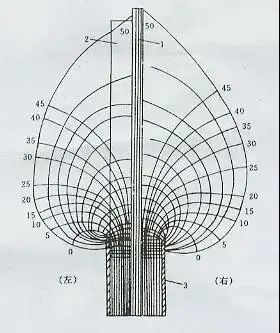

▲外屏蔽層斷開后的電場分布圖

我們可以把電纜比喻成一條大江，

電流好比奔涌的江水，

金屬護套和外屏蔽層就是維護大江的堤岸，

如果堤岸有缺口，

江河就會泛濫。

因此電纜終端和接頭的制作安裝中，

重難點任務是：

對電場集中進行改善和控制，

使電場分布和電場強度處于最佳狀態，

從而保證電纜及附件的可靠運行。

如何解決電纜屏蔽層切斷后的電場集中？

一般有如下兩個方法：

a、幾何型電應力控制法：

采用應力錐改變電場集中處的幾何形狀，

緩解電場應力集中。

就是咱們今天講的應力錐法。

b、參數型電應力控制法：

采用高介電常數材料或非線性電阻材料緩解電場應力集中。

應力錐：

應力錐一般制成預制件，

由半導電體和絕緣件制成，

半導電體套在電纜的外屏蔽層上。

可以理解為：

應力錐作為原外屏蔽層斷口處的一個拓展，

用于緩解斷口處的電場應力集中。

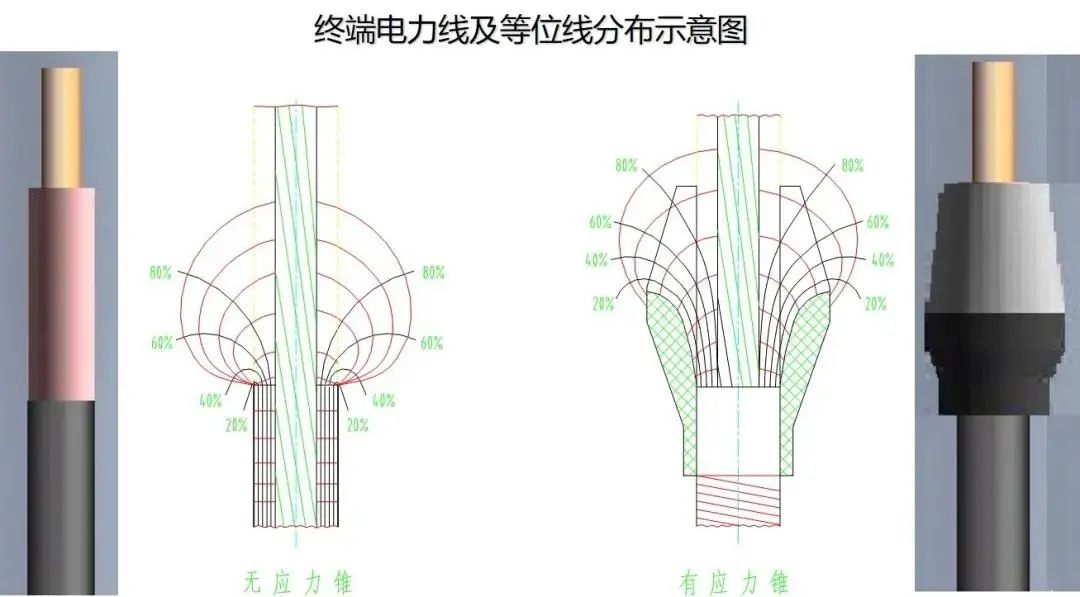

▲應力錐改善電場分布原理

應力錐是如何安裝的呢？

首先，終端和中間接頭盒制作時先把電纜剝成下圖這樣：

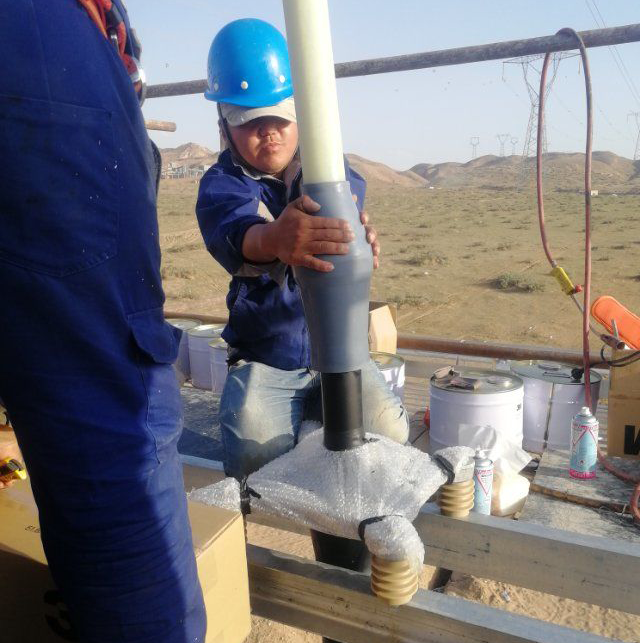

然后，把應力錐套在外屏蔽層上

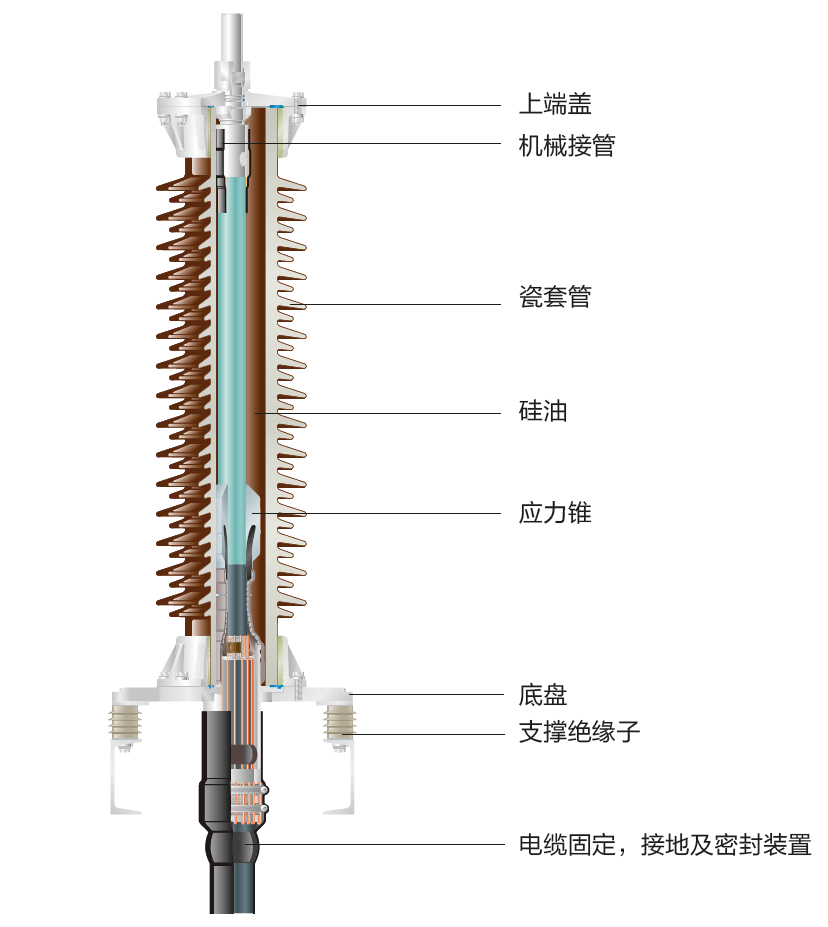

▲ 戶外終端

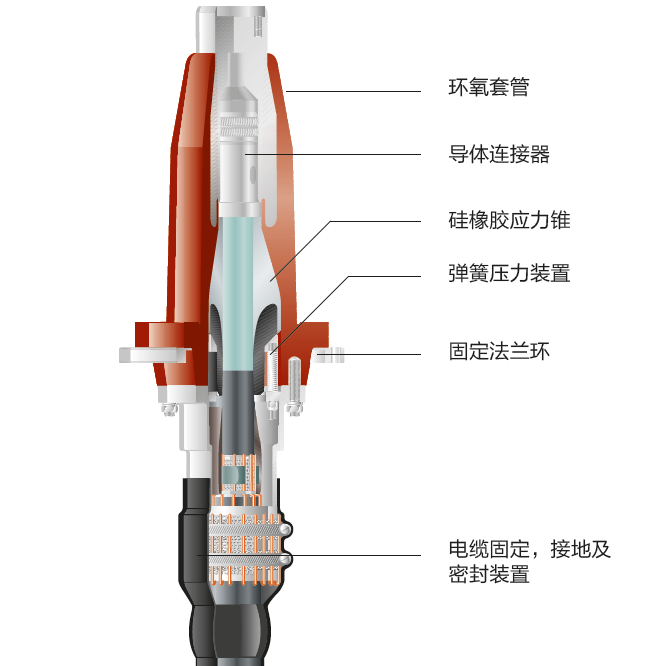

▲ GIS終端

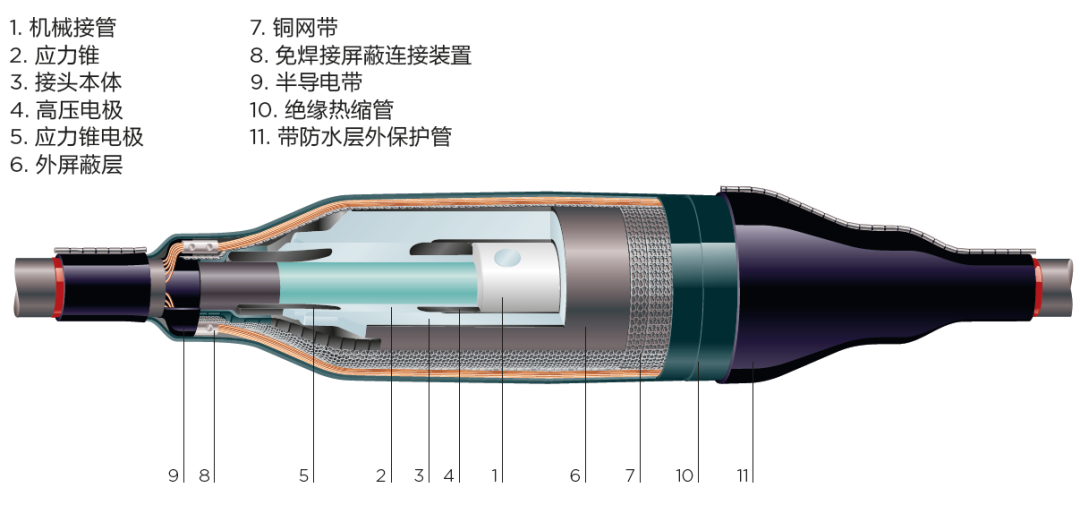

▲ 中間接頭

應力錐的設計分為兩個流派：

歐式結構和日式結構，

主要區別在于有無彈簧錐托機構，

很顯然咱們上面說的都是歐式結構，

沒有彈簧錐托機構，

就是完全依靠應力控制單元材料自身的彈性保持

應力控制單元與電纜絕緣之間的界面性能。

而日式結構有彈簧錐托機構，

這種結構的特點是在應力控制單元上

增加一套機械彈簧裝置以保持

應力控單元與電纜之間界面上的應力恒定，

另外，與歐式結構相比，

它在應力控制單元的外面多了一個應力錐罩，

它將應力控制單元與終端內絕緣填充劑基本隔離，

而且將應力控制單元固定于一個固定位置。

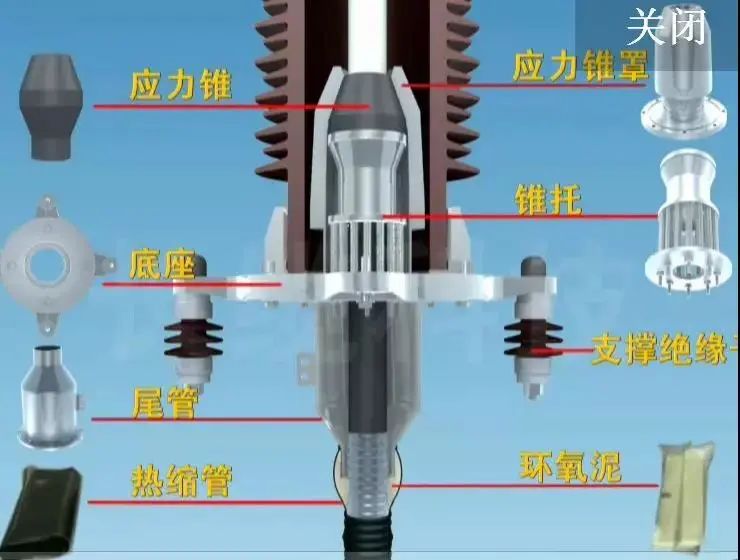

▲日式結構示意圖

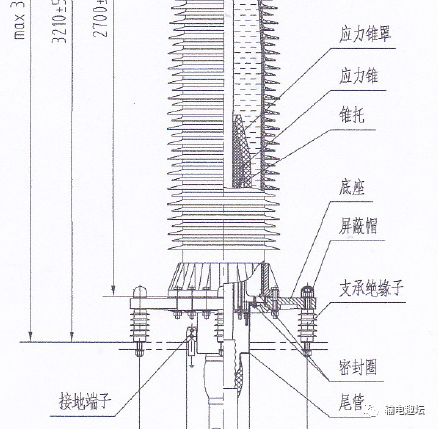

▲日式結構示意圖

歐式結構缺點：

1、電纜與應力錐之間的界面性能完全由橡膠本身的彈性維持，

長期運行橡膠老化后機械和電氣性能下降。

界面性能可靠性無法保證。

2、終端與應力錐之間的密閉靠繞包各種帶材，

或在應力錐下裝一金屬法蘭，

密閉性不如日式結構。

3、應力錐和絕緣填充劑直接接觸，

會發生溶脹現象導致應力錐的老化。

日式結構缺點：

結構復雜，施工工藝復雜，成本較高。

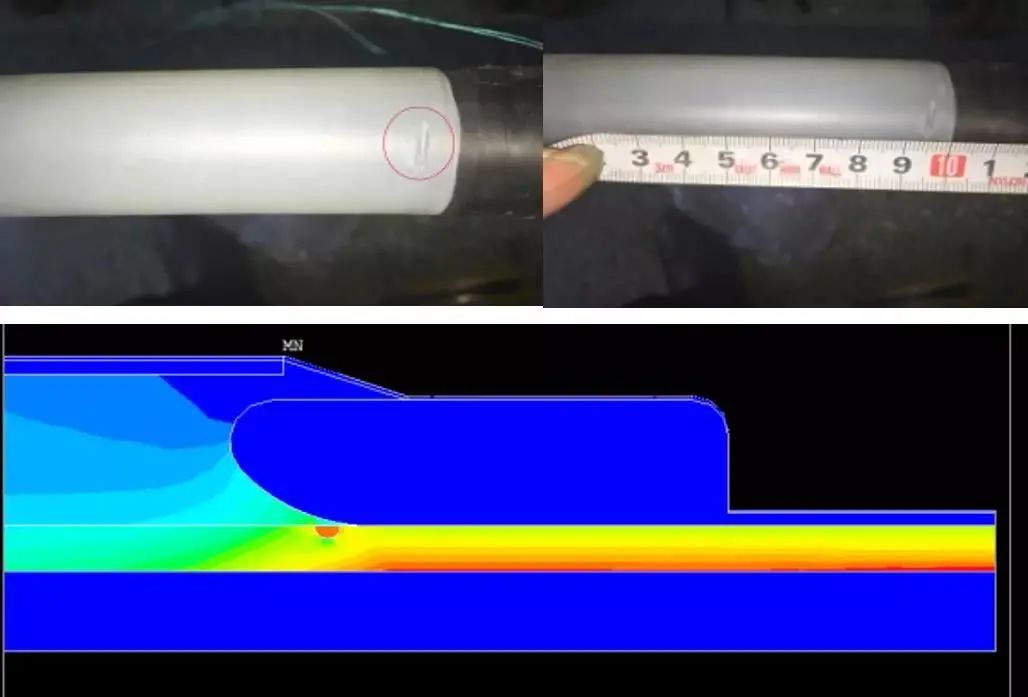

放一些安裝缺陷和電場分布圖片加深理解：

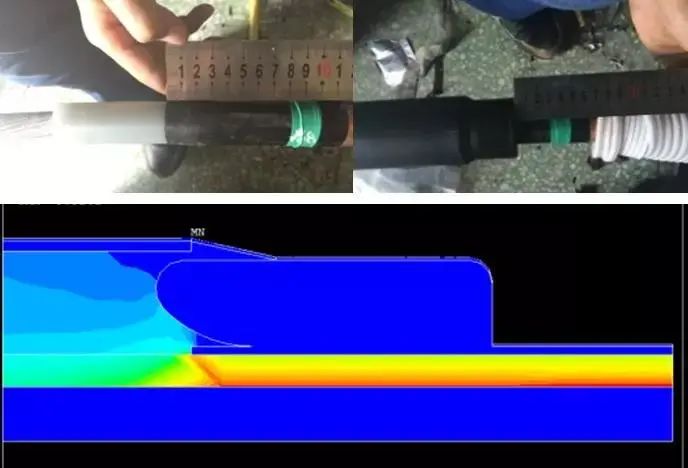

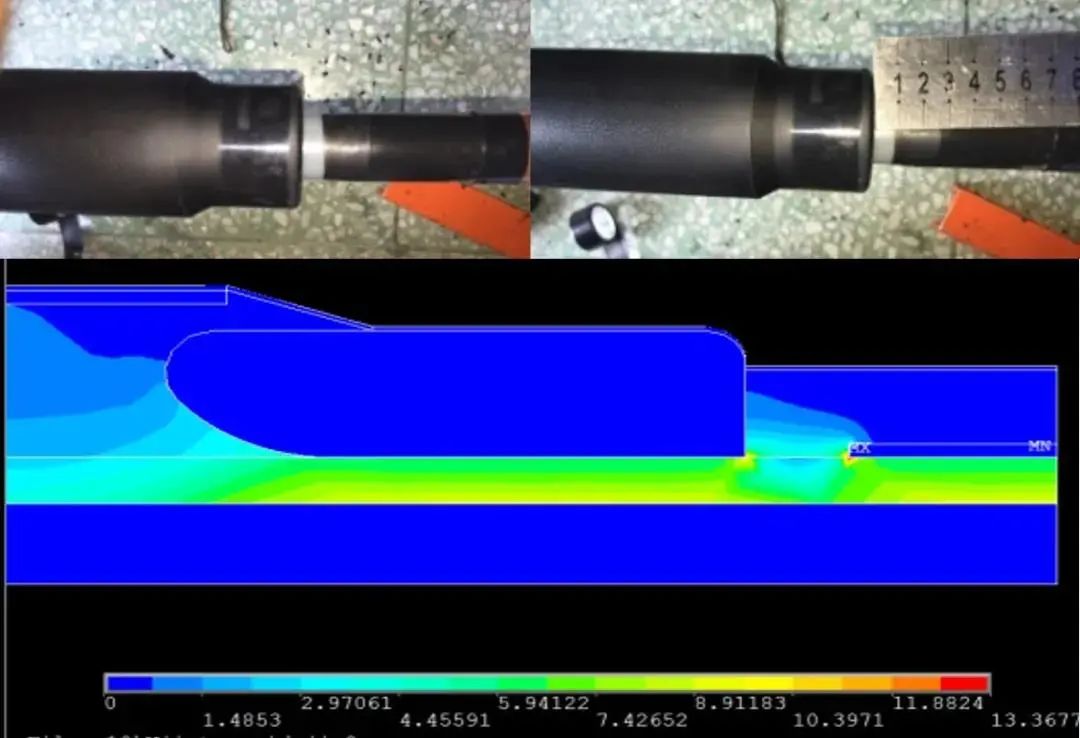

1、應力錐與電纜外半導電層未有效搭接

2、應力錐與電纜外半導電層搭接過頭

3、絕緣上人工涂半導電黑點（模擬半導電顆粒）

4、絕緣上有凹坑

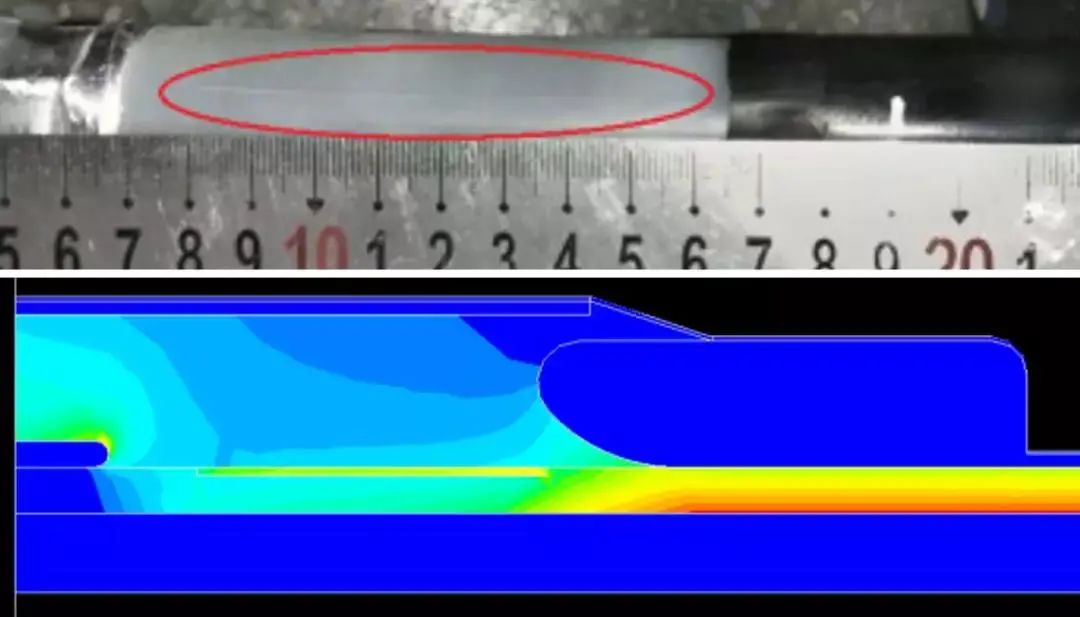

5、絕緣表面有縱向刀痕

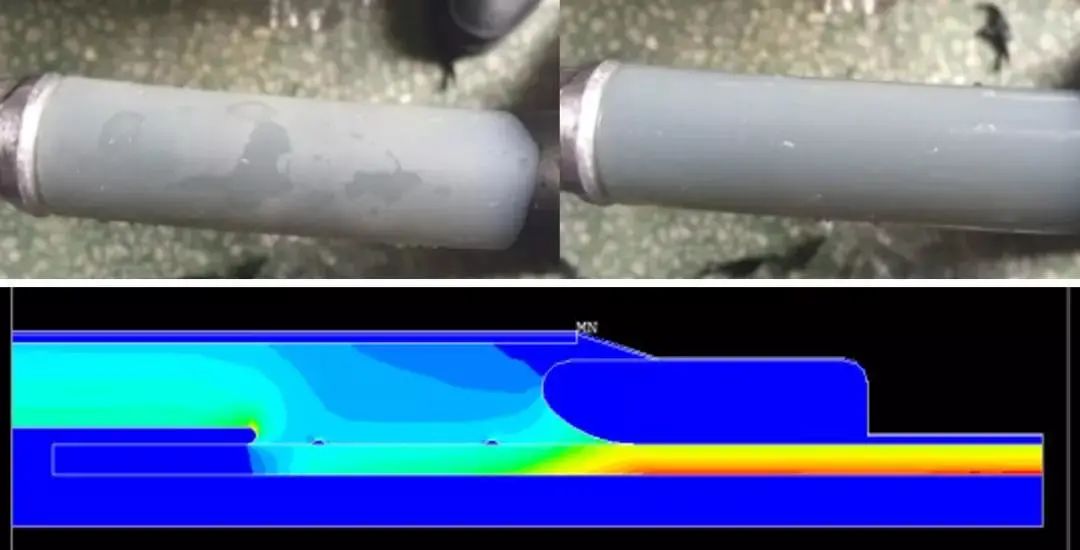

6、絕緣表面灑水

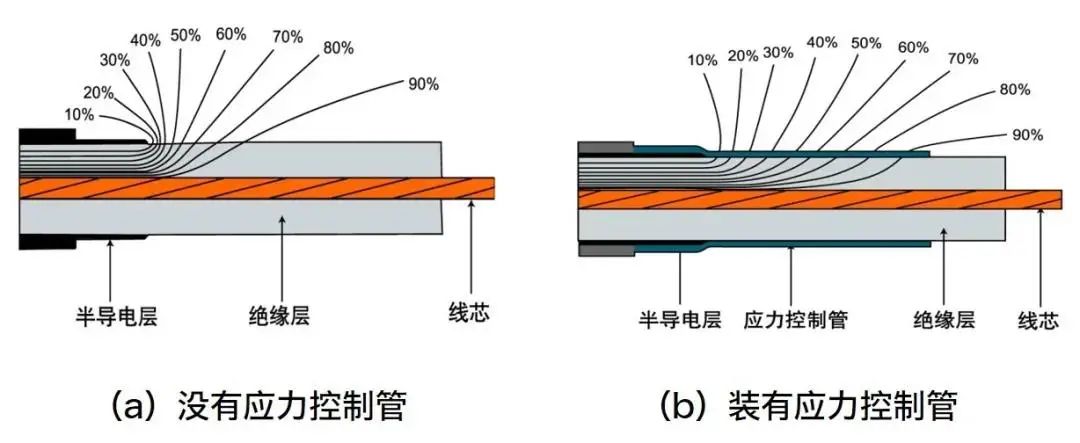

當然，

除了應力錐為代表的幾何型電應力控制法，

還有以應力管為代表的參數型電應力控制法，

其原理是采用合適的電氣參數的材料復合

在電纜絕緣屏蔽末端切斷處的絕緣表面上，

以改變絕緣表面的電位分布，

從而達到改善電場的目的。

（改變表面性能參數）

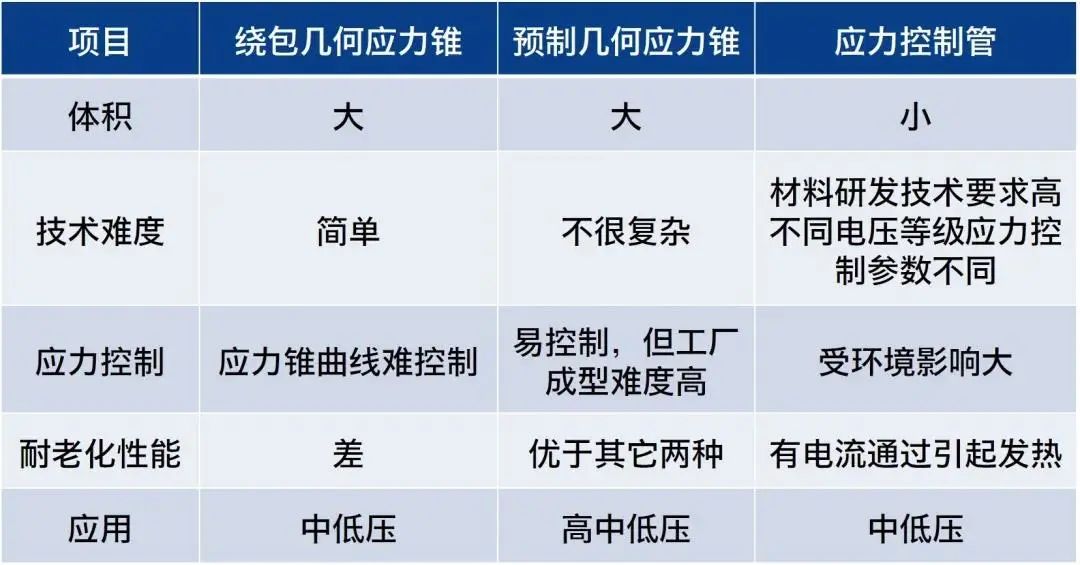

在應力控制中，

雖然參數法控制電場分布有體積小、結構簡單等優點，

但對于高壓電纜來說，

應力層中材料參數的選擇至關重要，

體積電阻率選擇太小，

會使應力層在運行時電阻電流發熱而老化，

同時介電常數過大，

電容電流也會產生熱量而使應力層發熱老化，

故必須根據電壓等級選擇應力材料參數。

古人云：

治水宜疏不宜堵。

應力錐法類似于“疏”

對河堤進行改造，

對電場進行疏導。

而參數型電應力控制法類似于“堵”，

通過選用合適的介電參數材料對電場進行控制，

類似于加強堤岸強度來治理洪水。

實踐證明，

高壓電纜附件應力錐法比應力管法更管用，

古人誠不我欺！
