Smith 圓圖解讀問題 - 無圖版
huashengzi --- 2021-09-08 10:47:34
1
我們都知道Smith圓圖可以查看DUT 的阻抗，包括表現為感性和榮幸。
我的問題是 smith 圓圖能不能用來對一段長的傳輸線進行解讀，比如一點線纜。

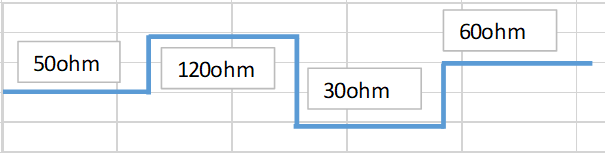

如果線纜的阻抗是很多段上下明顯波動的，那么smith圖表現的阻抗應該是什么樣的，或者什么規律來表現？
網分接在最左端，S11的smith圖表現的阻抗應該是多少呢？ 50？ 120？ 30？ 還是某種結合？ 或者是與50 偏差最大的值？
lixiang1 --- 2021-09-08 19:44:28
2
圖畫得不錯啊
