       饋線系統是在天線和收發信機之間用于傳輸信號的系統。由于饋線傳輸?shù)氖俏⒉ㄐ盘?hào)，所以又叫微波傳輸線。 由波導以及旋轉關節和收發開關等各種微波部件連接組成的系統稱為饋線系統。 饋線系統連接在發射機、接收機和天線之間。饋線系統的作用是有效地饋送微波信號能量；當多波道公用天線時，還具有發端匯合、收端分離各波道微波信號的功能。 接下來就了解下它的具體組成。

       饋線系統具體是由饋線、阻抗變換器、極化分離器和波道濾波器等組成，要求其傳輸衰減小、阻抗匹配好、收發信隔離度高，以及經濟耐用、便于運輸和安裝調整。

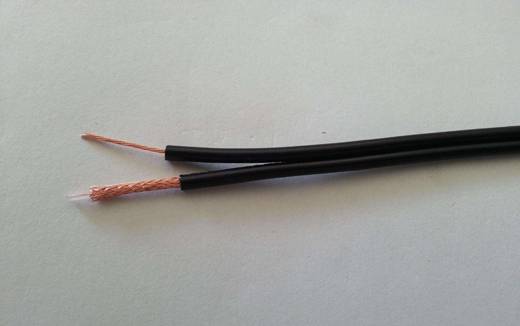

       一、饋線

       饋線材料的選擇跟微波的信號頻率有關，當微波的信號頻率小于3000MHz以下時，常用同軸線作為饋線；而微波信號頻率大于3000MHz以上時，大都采用波導作饋線。SDV-75-23-1型同軸線在2GHz系統微波中繼通信作饋線。同軸線的內導體為銅管或銅圓，其外徑為7mm；外導體為銅帶卷繞而成，而內徑則為24mm；內外導體之間用螺旋線式的聚乙烯支撐。該同軸線的特性阻抗為75Ω，衰減常數為0.08dB/m。

       二、極化分離器

       極化分離器的作用是分離不同極化方式的微波收發信號。在一端短路、另一端開路的一段回波導上，開設兩個互相垂直的同軸線接口1和2，在接口1和2之間安置一塊極化去耦金屬板，并在接口l和2的對應端圓波導壁上附設匹配調諧螺釘。

       極化分離器的工作原理是利用不同極化方式的微波信號所具有的不同特性，將收發信微波信號相分離。 在同軸線中傳播的電波是橫電磁波，其電場方向必與同軸線內導體垂直；而在圓波導中傳播的電波是橫電波，其電場方向必與圓波導內壁垂直。當微波信號由同軸線接口激發圓波導時，根據理想金屬表面電場分布邊界條件，只有垂直分量存在。因此，在圓波導內的電場必定與同軸線內導體平行。

       三、波道濾波器

       多波道運行時，為了實現各波道的微波收發信號在同一個方向工用一副天線，需要在各波道微波收信機與饋線之間接入分波道濾波器，使不同波道的微波收信信號，分別輸至各自相應的微波收信機里；在各波道微波發信機與饋線間接入并波道濾波器，使不同波道的微波發信信號匯合后，再經饋線輸出從而到發射天線。分、并波道濾波器是由中心頻率相同的帶通濾波器和帶阻濾波器連接而成。

       四、阻抗變換器

       在天線饋線系統連接中，極化分離器和波道濾波器各端口的輸入輸出阻抗為50Ω，饋線特性阻抗為75Ω。為了使饋線和極化分離器之間以及饋線和波道濾波器之間阻抗相匹配，必須采用阻抗變換器進行過渡。阻抗變換器結構有直線式漸變線和階梯式兩種。在兩端不同阻抗的同軸線之間，若是外導體內徑采用直線式連續漸變的型式，則稱直線式漸變線阻抗變換器。反之而使用兩節長度分別為四分之一波長、外導體內徑呈階梯型變化的同軸線。稱階梯式阻抗變換器。
