S參數的相位的意義 - 無圖版
huashengzi --- 2021-03-27 14:29:10
1
求高手指導，網絡分析儀測試時，測試 phase具體的含義是什么
比如測試S21的magnitule，我可以理解為，比如1發送信號為250mv，而2只接受到150mv,那么肯定有損耗了
那么phase，到底是什么，是不是有如下簡單的理解
發送信號的一個波長的周期為0.1ms，而接收到的信號的波形周期邊長了，變成了0.11ms,所有產生了相位差？
還是怎么計算出來的？

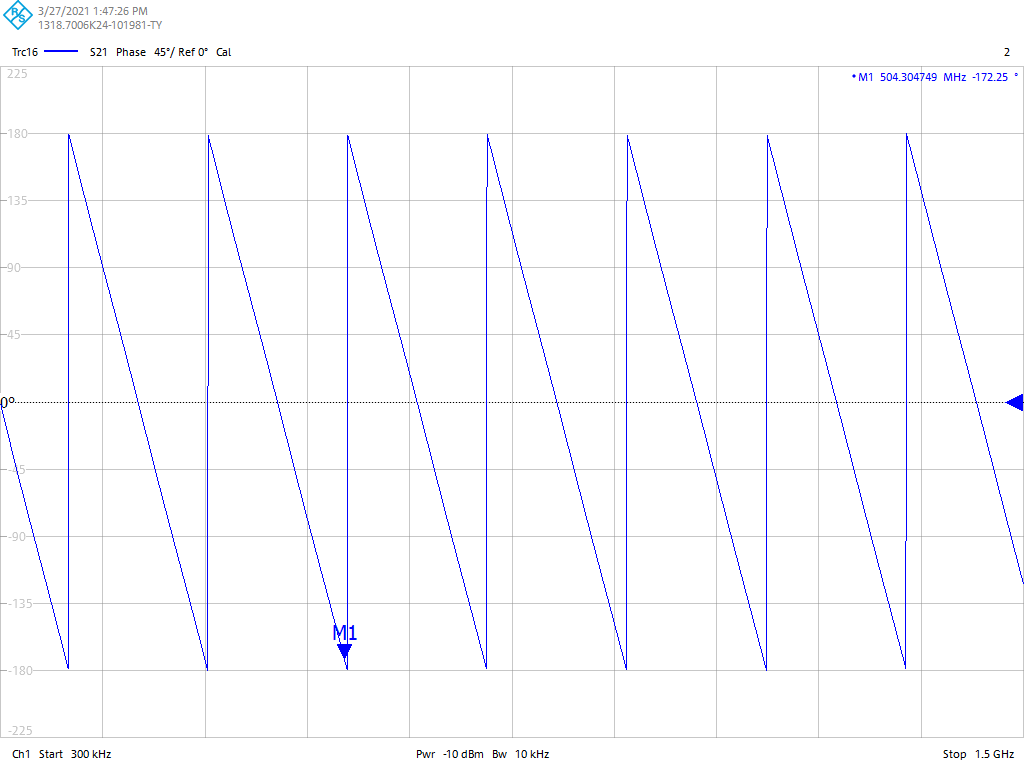

為什么在一般的DUT上相位的表現是隨著頻率周期性變化的，如何理解。
zhsazcf --- 2021-04-10 08:49:32
2
S參數發送的是正玄波，相位就是正玄波隨著頻率成周期性的
