射頻電纜是傳輸射頻范圍內電磁能量的電纜，射頻電纜是各種無線電通信系統(tǒng)及電子設備中不可缺少的元件，在無線通信與廣播、電視、雷達、導航、計算機及儀表等方面廣泛的應用。且射頻電纜的結構是多種多樣的，可以根據不同的方式和型式來分類。接下來我們就具體來看下。
一、按電纜結構分類

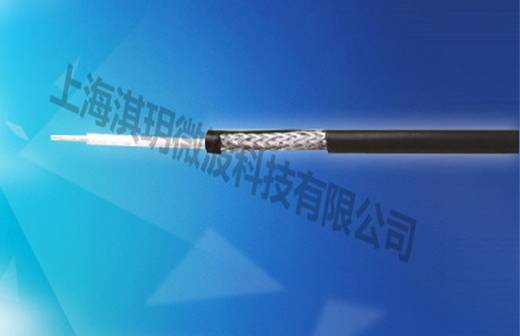

（1）同軸射頻電纜：同軸射頻電纜是常用的結構型式。由于其內外導體處于同心位置，電磁能量局限在內外導體之間的介質內傳播，因此具有衰減小，屏蔽性能高，使用頻帶寬及性能穩(wěn)定等顯著優(yōu)點。通常用來傳輸500千赫到18千兆赫的射頻能量。 目前，常用的射頻同軸電纜有兩類：50Ω和75Ω的射頻同軸電纜。特性阻抗75Ω射頻同軸電纜常用于CATV網，故稱為CATV電纜，傳輸帶寬可達1GHz，目前常用CATV電纜的傳輸帶寬：750MHz。
（2）對稱射頻電纜：對稱射頻電纜回路其電磁場是開放型的，由于在高頻下有輻射電磁能，因而使衰減增大，并導致屏蔽性能差，再加上大氣條件的影響，通常較少采用。對稱射頻電纜主要用在低射頻或對稱饋電的情況中。
（3）螺旋射頻電纜：同軸或對稱電纜中的導體，有時可做成螺旋線圈狀，借以增大電纜的電感，從而增大了電纜的波阻抗及延遲電磁能的傳輸時間，前者稱為高阻電纜，后者稱為延遲電纜。如果螺旋線圈沿長度方向卷繞的密度不同，則可制成變阻電纜。
二、按絕緣型式分類
（1）實體絕緣電纜：在這種電纜的內外導體之間全部填滿實體高頻電介質，大多數軟同軸射頻電纜都是采用這種絕緣型式。
（2）空氣絕緣電纜：電纜的絕緣層中，除了支撐內外導體的一部分固體介質外，其余大部分體積均是空氣。其結構特點是從一個導體到另一個導體可以不通過介質層�？諝饨^緣電纜具有很低的衰減，是超高頻下常用的結構型式。
（3）半空氣絕緣電纜：這種結構型式是介于上述兩種之間的一種絕緣型式，其絕緣也是由空氣和固體介質組合而成，但從一個導體到另一個導體需要通過固體介質層。
此外，按絕緣材料的分類可分為：塑料絕緣電纜、橡皮絕緣電纜及無機礦物絕緣電纜；按柔軟性可分為：柔軟電纜、平軟電纜及剛性電纜等；按傳輸功率大小分為：0.5千瓦以下的低功率、0.5—5千瓦中功率、5千瓦以上的大功率電纜等；按產品的用途特點分為：低衰減、低噪音、微小型及搞穩(wěn)相電纜等。
