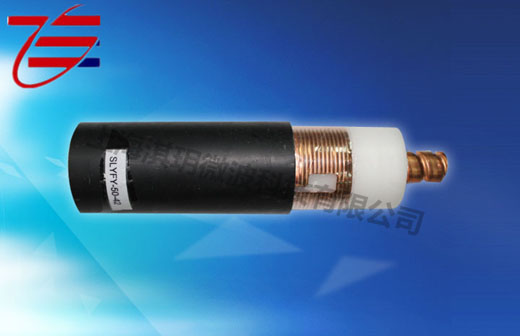

漏泄電纜是漏泄同軸電纜的簡稱，既具有傳輸信號的，又具有天線功能，通過對處導體開口的控制，可將受控的電磁波能量沿線路均勻的輻射出去及接收進來，實現對電磁場盲區的覆蓋，已達到移動通信通暢的目的。電纜主用于無線電波不好傳播的環境或者盲區里的無線通信，如隧道、高鐵、軌道交通、高速公路、礦井、高樓大廈的警戒系統等具有傳輸功率大、電壓駐波比低、損耗低等特點。
絕緣層采用高物理發泡的均勻細密封閉的微泡結構因為有較之傳統的空氣絕緣結構在特性阻抗、駐波系數、衰減等傳輸參數更加均勻穩定，并且還可抵御在潮濕環境中潮氣對電纜的侵入可能使傳輸性能的下降或喪失，免除了充氣維護的煩惱，大大提高了產品的使用壽命和優良的穩定性，是當今世界上比較先進的射頻和漏泄電纜結構。
原理：橫向電磁波通過同軸電纜從發射端傳送到電纜的另一端。當電纜外導體完全封閉時，電纜傳輸?shù)男盘柵c外界是完全屏蔽的，電纜外沒有電磁場，或者說，測量不到有電磁輻射。同樣外界的電磁場也不會對電纜內的信號造成影響。然而通過同軸電纜外導體上所開的槽孔，電纜內傳輸?shù)囊徊糠蛛姶拍芰堪l(fā)送至外界環境。同樣，外界能量也能傳入電纜內部。外導體上的槽孔使電纜內部電磁場和外界電波之間產生耦合。漏泄電纜的一個典型例子是編織外導體同軸電纜。絕大部分能量以內部波的形式在電纜中傳輸，但在外導體覆蓋不好的位置點上，產生表面波，沿著電纜正向或逆向向外傳播，且相互影響。無線電通信信號的質量通常因為電纜外界電波電平波動情況不同而相差很大。電纜敷設方式和敷設環境對電纜輻射效果也有影響，漏泄同軸電纜電性能的主要指標有縱向衰減常數和耦合損耗。
耦合損耗：耦合損耗描述的是電纜外部因耦合產生且被外界天線接收能量大小的指標，定義是特定距離下，被外界天線接收的能量與電纜中傳輸?shù)哪芰恐�。由于影響是相互的，也可用類似的方法分析信號從外界天線向電纜內的傳輸。耦合損耗受電纜槽孔形式及外界環境對信號的干擾或反射影響。寬頻范圍內，輻射越強意味 著耦合損耗越低。根據信號與外界的耦合機制不同，有以下三種漏纜：輻射型；耦合型；泄漏型。這一段漏纜等同于一個通過功率分配器與同軸電纜相連的定位天線。其中電纜內部只有一小部分的能量轉變?yōu)檩椛淠�。選擇相鄰漏泄段之間的合適間距，以便為不同頻段提供滿意的效果。這樣設計的漏纜型電纜，在同樣的條件下又可作為連續的補償饋線，且具有更好的衰減常數和耦合損耗特性。
縱向衰減：衰減常數是考核電磁波在電纜內部所傳輸能量損失的主要特性。普通同軸電纜內部的信號在一定頻率下，隨傳輸距離而變?nèi)酢Ｋp性能主要取決于絕緣層的類型及電纜的大小。而對于漏泄電纜來說，周邊環境也會影響衰減性能，因為電纜內部少部分能量在外導體附近的外界環境中傳播。因此衰減性能也受制于外導體槽孔的排列方式，以上就是有關漏泄電纜的工作原理，關注小編下期更精彩。
