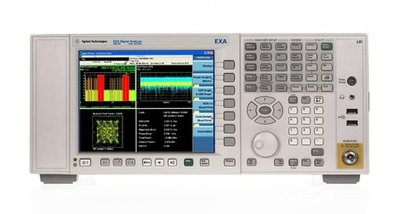

Keysight N9010B EXA信號分析儀（544選件）
?蔣
使用快速、靈活的 EXA 應對各種需求
獲得對毫米波測量結果高效的分析
利用優異的電平精度、DANL 和 TOI，探測大信號遮蔽下的最小信號
使用列表掃描模式，在不連續的頻率點上快速執行功率測量
X 系列測量應用軟件可以簡化測試
技術指標
了解詳細信息: 查看技術資料
頻率 | 無 |
頻率選件 | 3.6、7、13.6、26.5、32、44 GHz，使用混頻器可達 1.1 THz |
最大分析帶寬 | 40 MHz |
帶寬選件 | 標配 25，40 MHz |
最大實時帶寬 | 無 |
實時帶寬選件 | 無 |
1 GHz 時的 DANL | -163 dBm |
1 GHz 時，10 kHz 頻偏處的相位噪聲 | -109 dBc/Hz |
1 GHz 時，30 kHz 頻偏處的相位噪聲 | -109 dBc/Hz |
1 GHz 時，1 MHz 頻偏處的相位噪聲 | -136 dBc/Hz |
總體幅度精度 | ±0.27 dB |
三階截獲（TOI），1 GHz 時 | +18 dBm |
1 GHz 時的最大三階動態范圍 | 112 dB |
應用——通用 | 89600 VSA 軟件 模擬解調 噪聲系數 相位噪聲 脈沖 MATLAB |
應用——蜂窩 | GSM/EDGE LTE/LTE-Advanced NB-IoT W-CDMA/HSPA/HSPA+ |
應用——無線連通性 | Bluetooth? (BR/EDR/LE4.2/5.0) Short Range Communications (ZigBee, Z-Wave) WLAN 802.11(a/b/g/j/p/n/ac/af/ah/ax) |
應用——數字視頻 | 無 |
性能水平 | ◆◆◆◇◇◇ |
標準衰減器衰減范圍 | 60 dB |
標準衰減器步進 | 10 dB |
100% 截獲概率的最短信號持續時間 | 無 |
信掩比 > 60 dB 時的可檢測信號持續時間 | 無 |
無雜散動態范圍 | 無 |
多域帶寬 | 無 |
顯示視圖 | 無 |
觸發 | 電平 射頻猝發 線路 外置 周期 |
使用頻率模板觸發的應用軟件 | 無 |
2 GHz 時的 DANL，不配備前置放大器 | -150 dBm |
10 GHz 時的 DANL，不配備前置放大器 | -147 dBm |
可用應用 | 是 |
臺式 | 是 |
