電線電纜網 > 電氣裝備用線纜 > BVR4mm²19/0.52如何束線圓整?（完整版）
BVR4mm²19/0.52如何束線圓整? - 無圖版
basangzi --- 2021-01-06 21:35:14
1
BVR4mm219/0.52如何束線圓整?
翻遍了論壇里各位大佬介紹的經驗，都沒有達到較好的圓整度。
2008年的630束線機，采用1+6+12一次性束絲，單絲伸長率22~28，模具為2.7，壓模前加了個引導模，放線架（臥式）全部換了新的剎車皮帶，每個張力槍調整均勻，放線順暢，沒有卡頓。速度在700轉束絲圓整結果還能接受，但提速至1000轉，束絲圓整度就差了，間隔有1~2根銅線突出，有的地方呈扁狀，外徑比700轉束絲的外徑大。
另外，有個問題請教諸位，壓線模具是固定好還是給它自由甩動的好？
1092995872 --- 2021-01-07 07:50:18
2
請問引導模是多大的？
引導模與梅花板的距離是多少？
我們束絞時，壓線模都是固定的。
我們束絞時，壓線模都是固定的。
870382372 --- 2021-01-07 07:52:00
3
二次絞合很圓整
anan204 --- 2021-01-07 08:12:43
4
分線板一線一孔 收放線張力穩定即可 最好是主動放線
lgzh63 --- 2021-01-07 08:25:32
5
速度高低對圓整度有影響，并且不同的設備表現不一樣；同一臺設備，工藝不同，速度對圓整度的影響也不一樣。
特務磊哥 --- 2021-01-07 09:12:27
6
單絲張力小了
游客 --- 2021-01-07 15:59:02
7
我認為束線模固定的好
basangzi --- 2021-01-09 08:29:31
8
1092995872:請問引導模是多大的？
引導模與梅花板的距離是多少？
我們束絞時，壓線模都是固定的。
引導模是2.71mm，穿線板是一孔一線，壓線模同事說不能固定。不知道原理何在？
我們的引導模與梅花板間距是100mm左右。

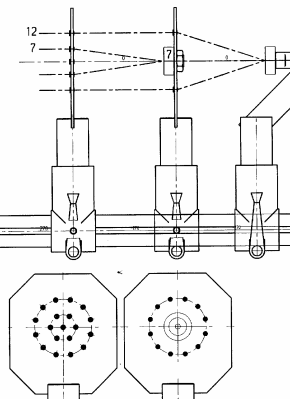

我們?cè)?jīng)采用如圖的穿線方式，壓模和節徑比不變，縮短引導模與梅花板間距為100mm和40mm兩種情況，但束線圓整度效果都更差。
basangzi --- 2021-01-09 08:31:27
9
節徑比為14倍。
basangzi --- 2021-01-09 08:37:03
10
特務磊哥:單絲張力小了
放線張力槍的擺動桿在90°時，每個都調到0.6kg的力度。
chicheng --- 2021-01-09 12:21:10
11
我可以幫你處理掉此問題。
weizi2 --- 2021-01-09 13:10:11
12
chicheng:我可以幫你處理掉此問題。
版主：愿聞其詳，不勝感激！
basangzi --- 2021-01-09 17:09:50
13
chicheng:我可以幫你處理掉此問題。
版主：愿聞其詳，不勝感激！QQ503589837
moveitgogo --- 2021-01-25 13:20:05
14
束線模大了！改為2.5或者稍小一點的模試試！要束線圓，束線模大了是不可能實現的！19股用CAD模擬作圖，絞合系數為4.86，理論外徑2.52.束線模稍緊壓小，外觀應該會比較漂亮的�。兝碚摲治觯�
a395033127 --- 2021-01-26 13:43:29
15
BVR4mm219/0.52？是4平方還是多少？4mm是直徑，還有我們公司BVR 35m㎡的是158/0.52mm結構，描述的時候細節不要漏了
skyfucker --- 2021-05-27 10:16:32
