安聯通alt --- 2020-11-05 14:22:31
1

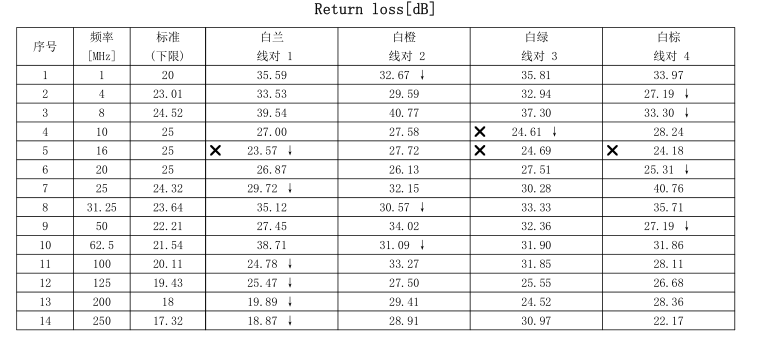

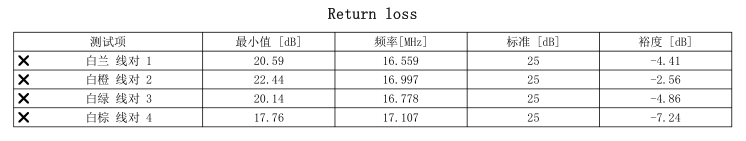

如題，我司六類非屏蔽網線，客戶對產品進行檢測，發現回波損耗這項不合格，導體為0.58bc，絕緣1.03，線對對絞為，11.2 ，15.5，12.5，17.7 ，發現在低頻時測試不達標，請各位給些建議如何進行改善，謝謝��！
游客 --- 2020-11-05 14:44:32
2
測試一下特性阻抗值怎樣
sa571328 --- 2020-11-05 17:05:37
3
把4對阻抗的圖發上來，這樣好分析
sa571328 --- 2020-11-05 17:09:08
4
初步來看絕緣外徑大了，阻抗偏高，但也可能阻抗出現波動，引起回波不良，最好把4對阻抗測試圖發上來比較
安聯通alt --- 2020-11-06 10:52:01
5
報告中沒有體現特性阻抗這一項測試，我自己算了下，大概是110
sa571328 --- 2020-11-06 12:00:33
6
你把整份報告?zhèn)魃蟻戆?/div>
安聯通alt --- 2020-11-06 13:02:31
7

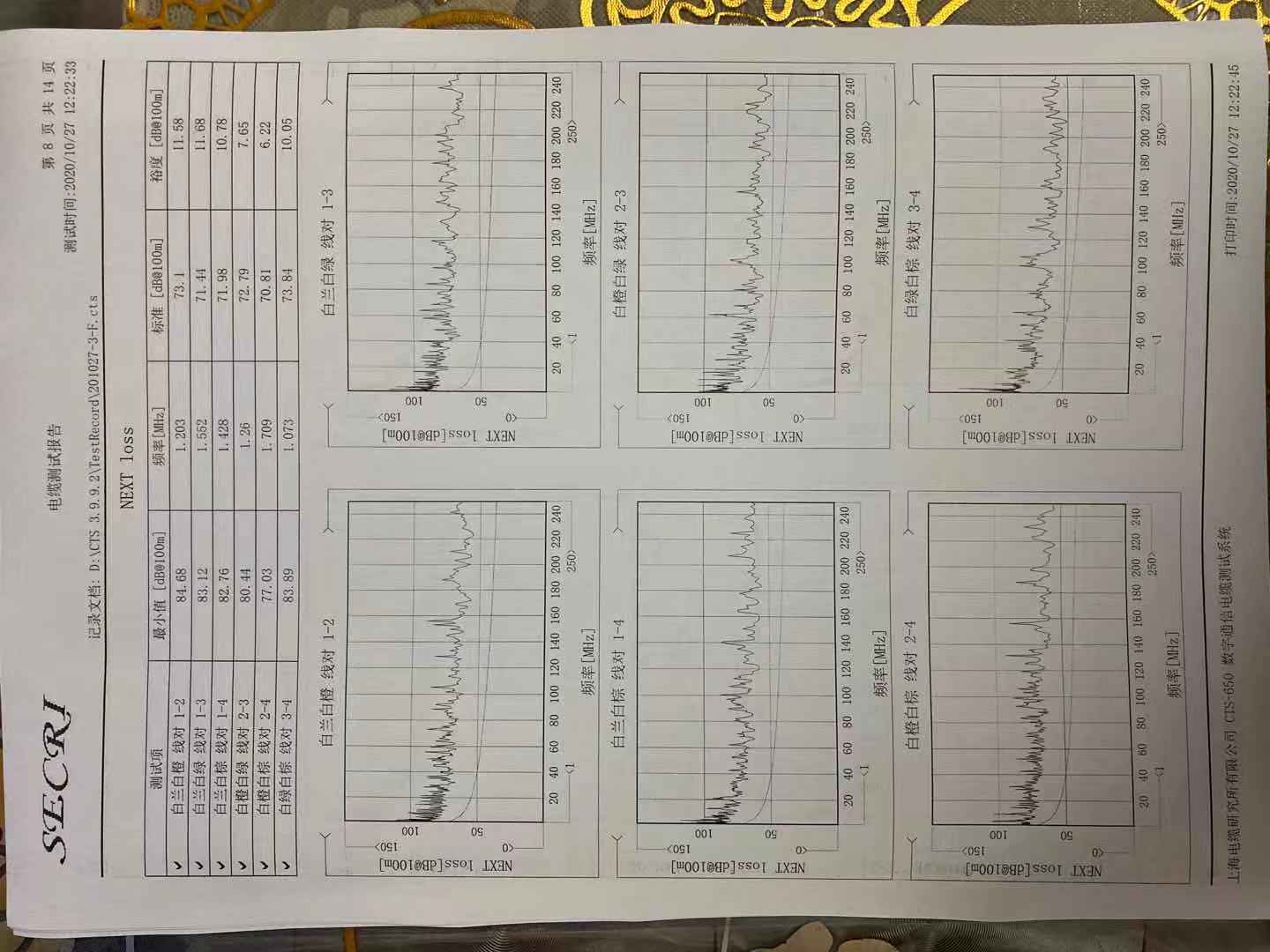

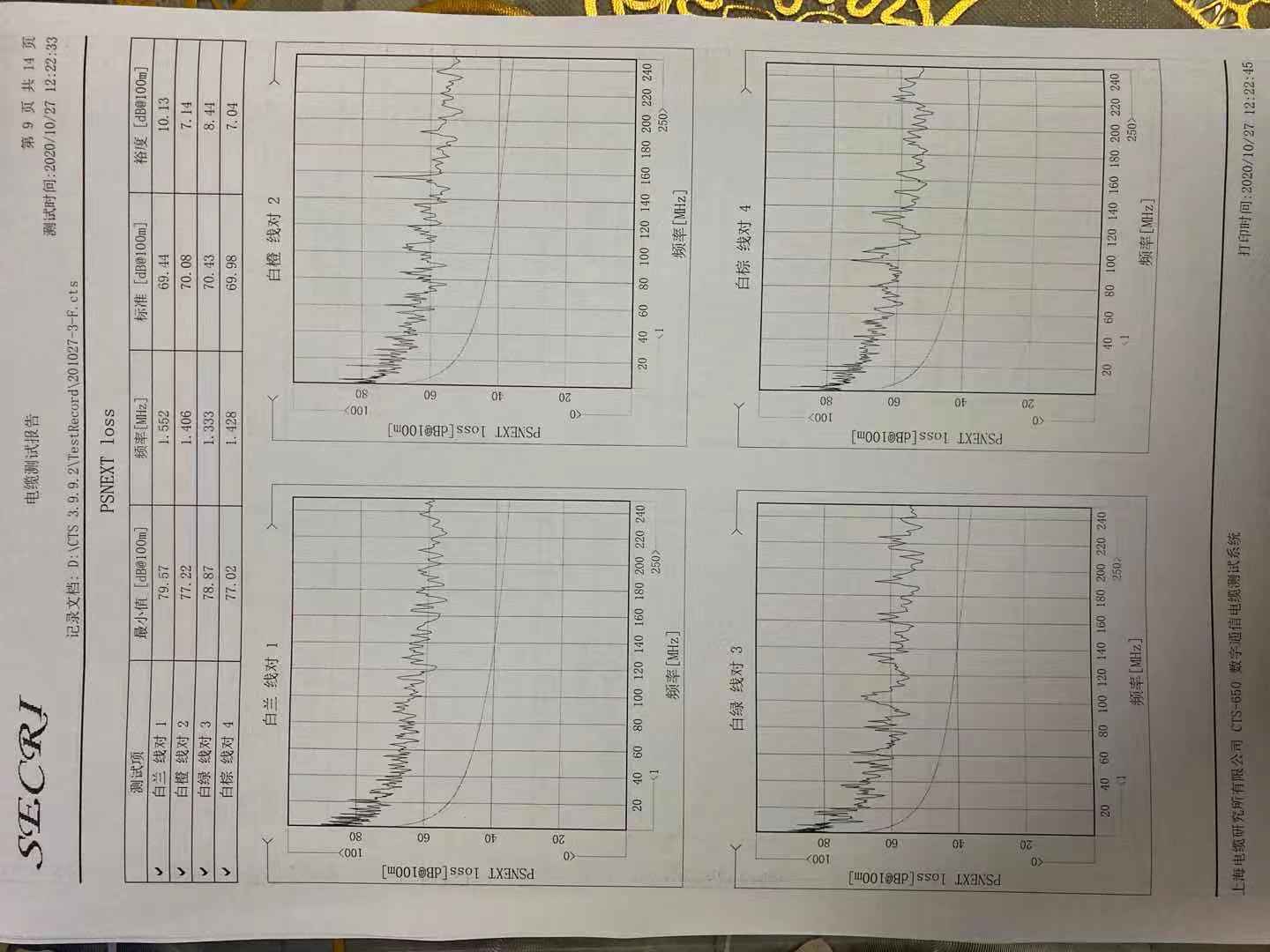

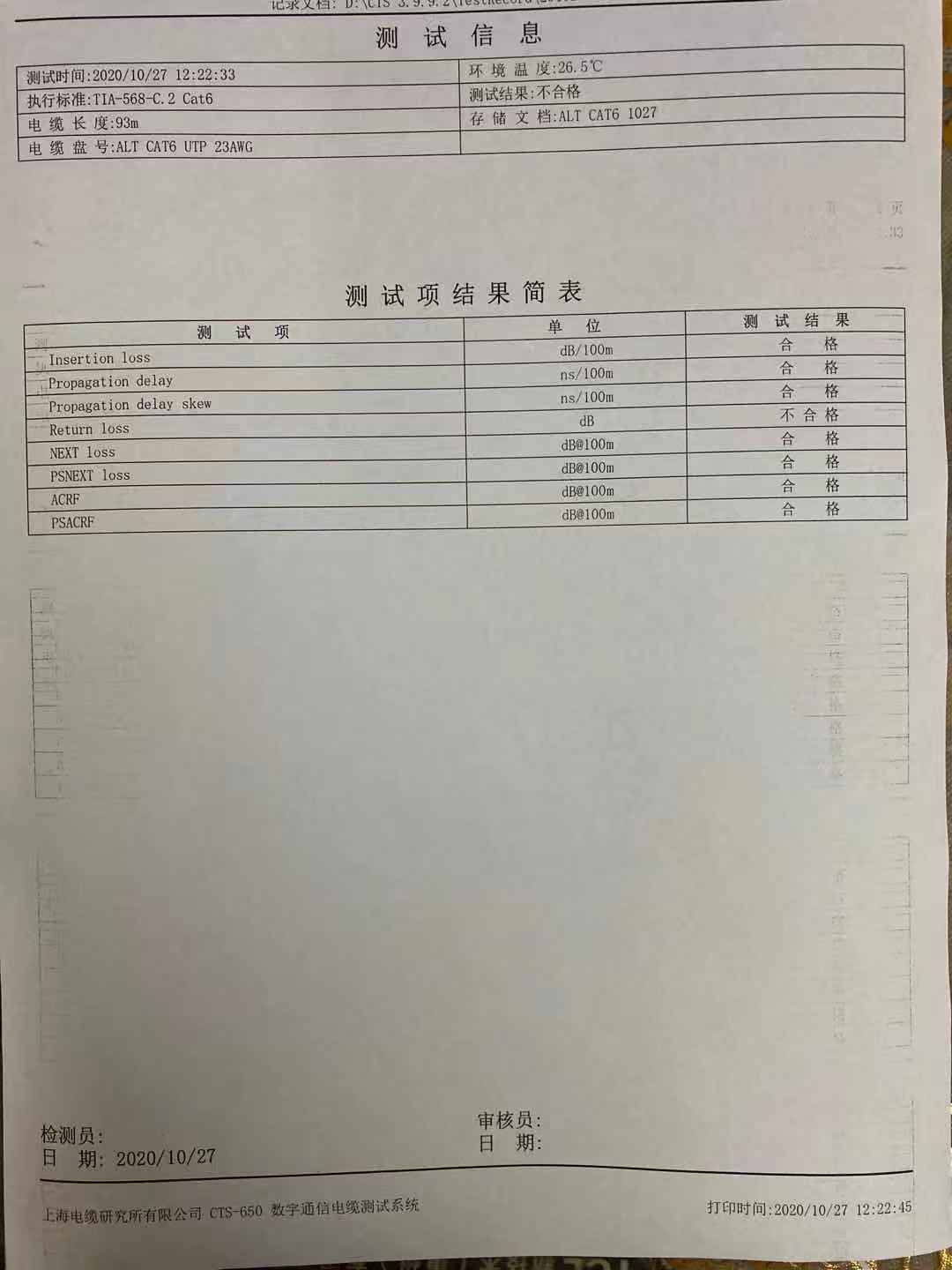

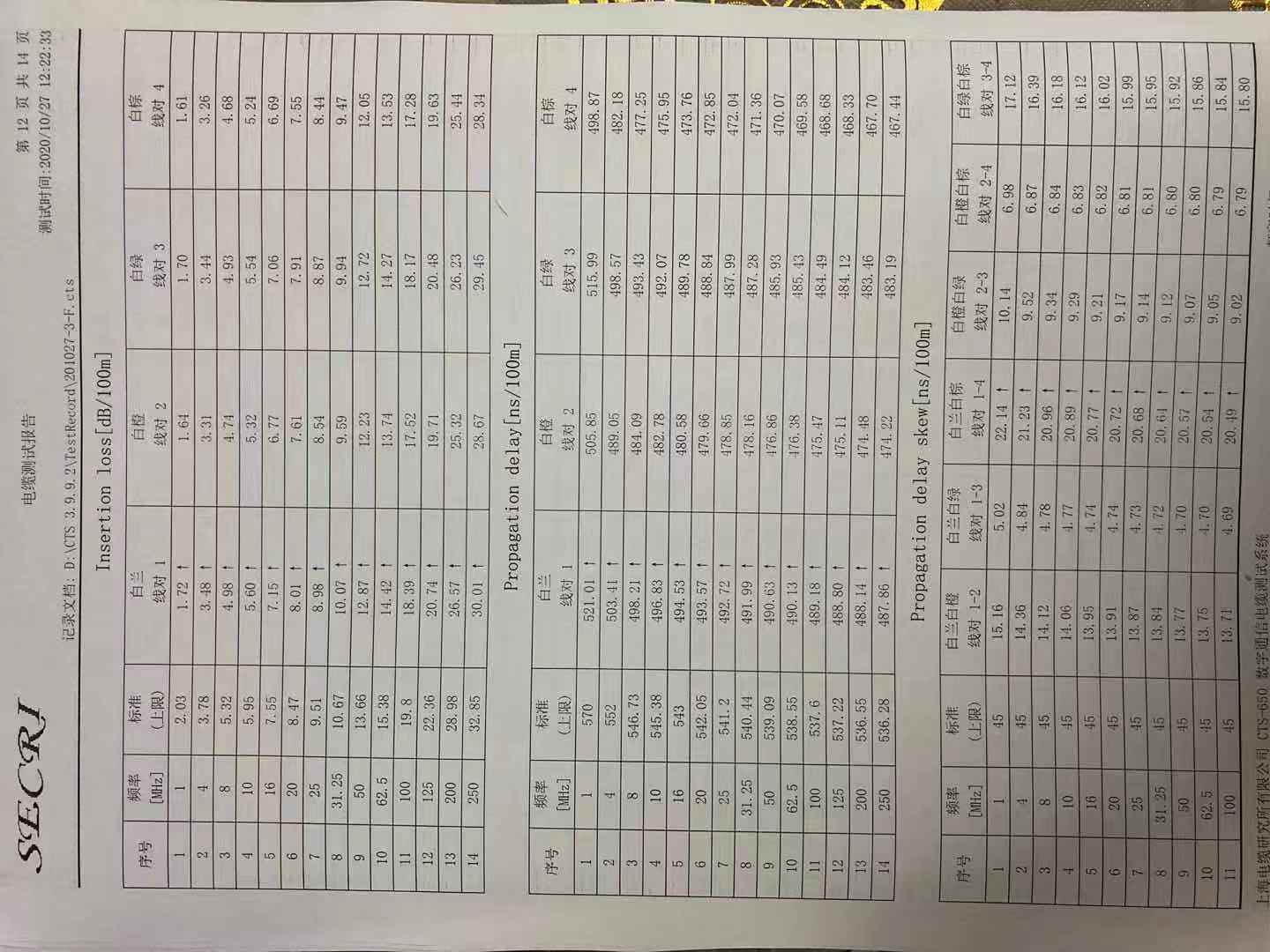

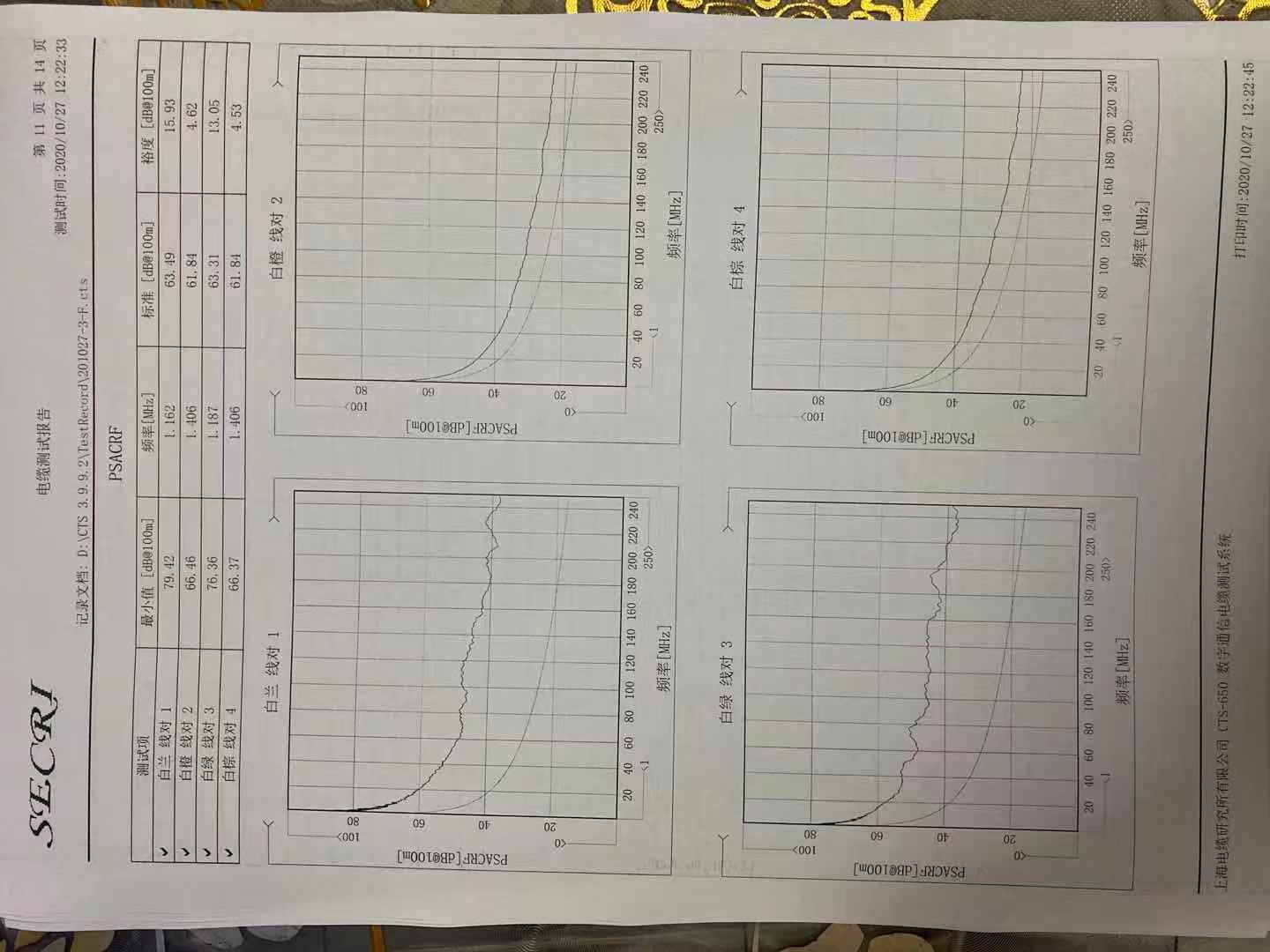

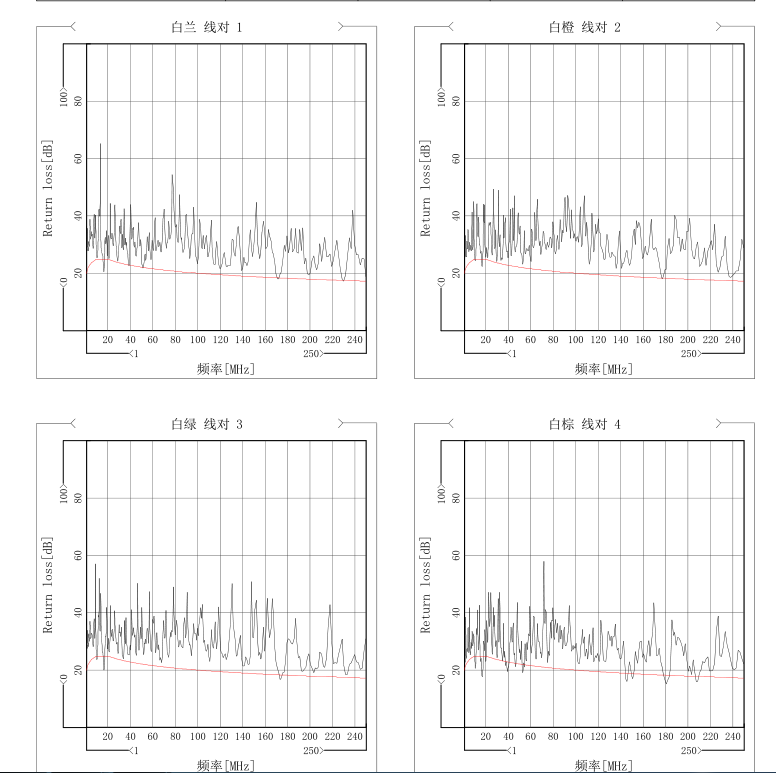

完整測試報告，請各位支招��！謝謝��！
安聯通alt --- 2020-11-06 13:49:39
8

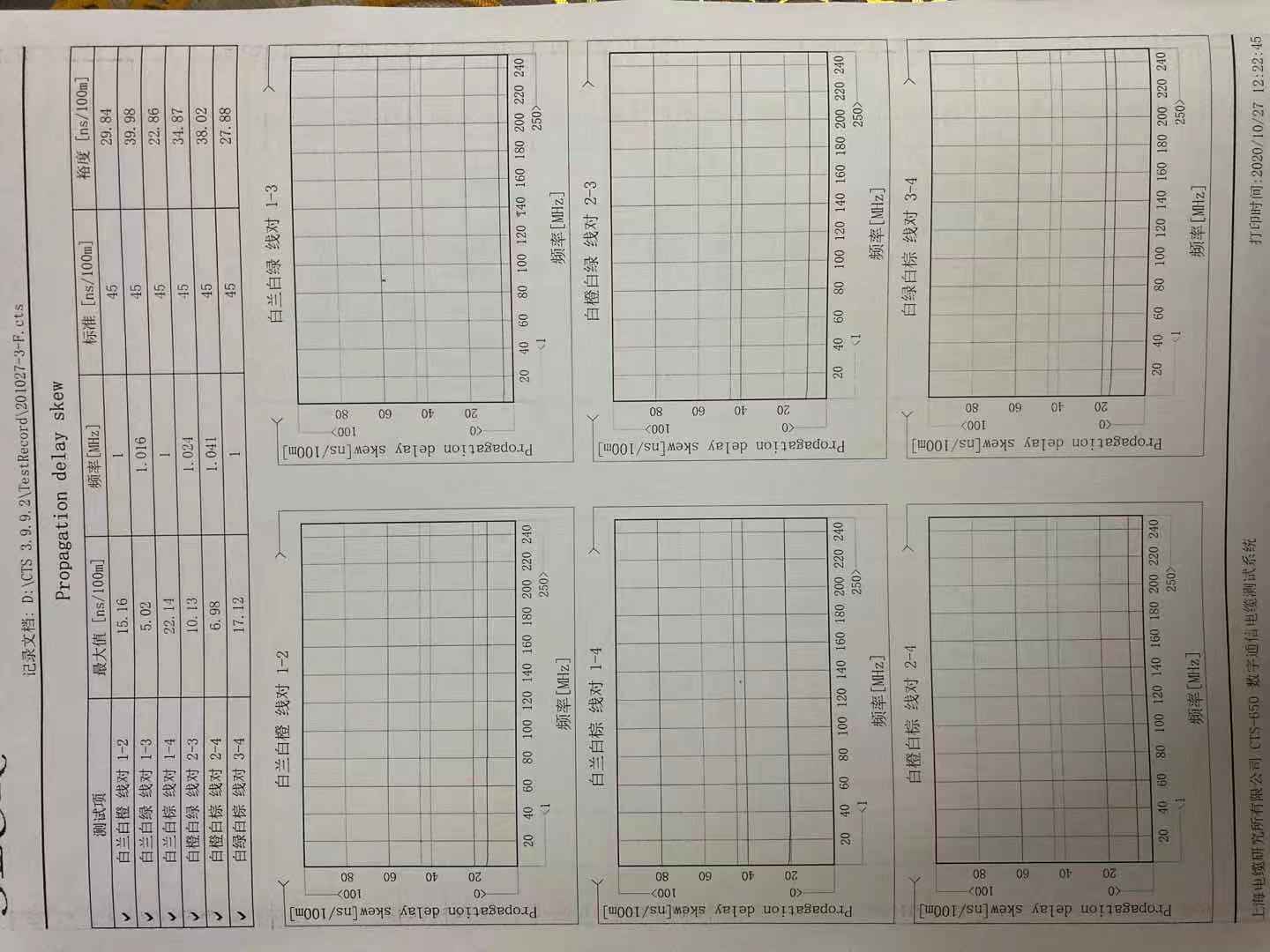

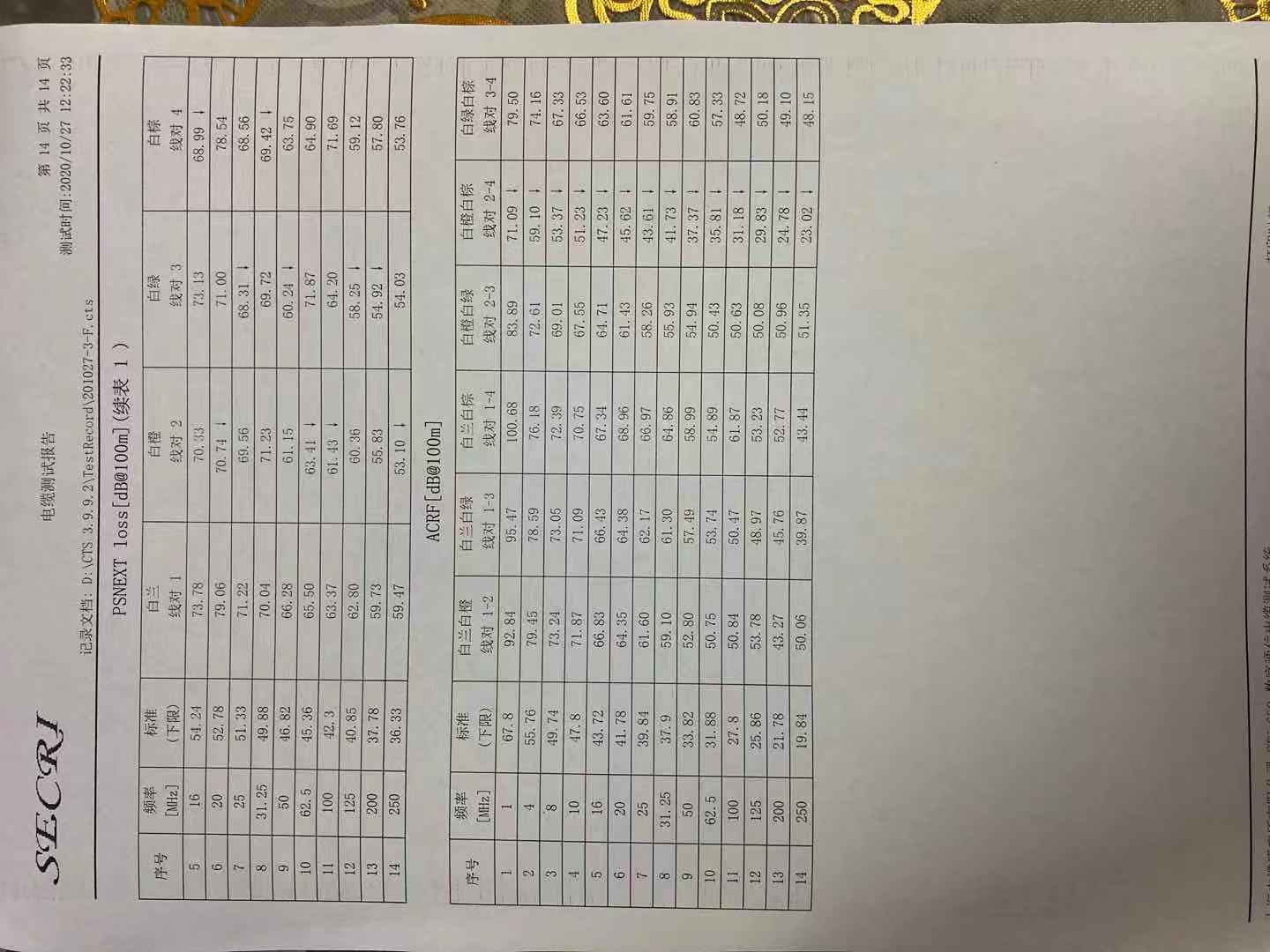

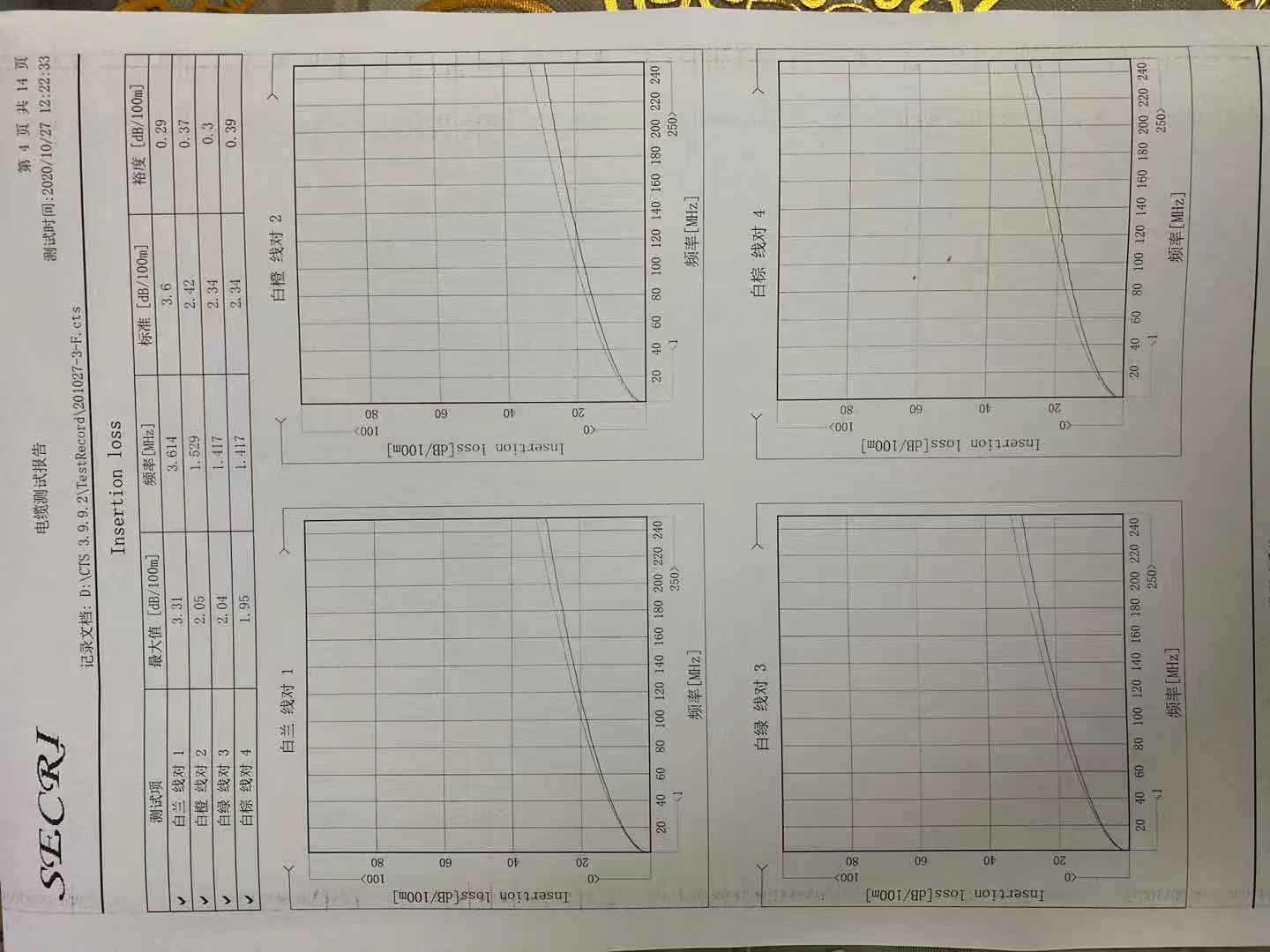

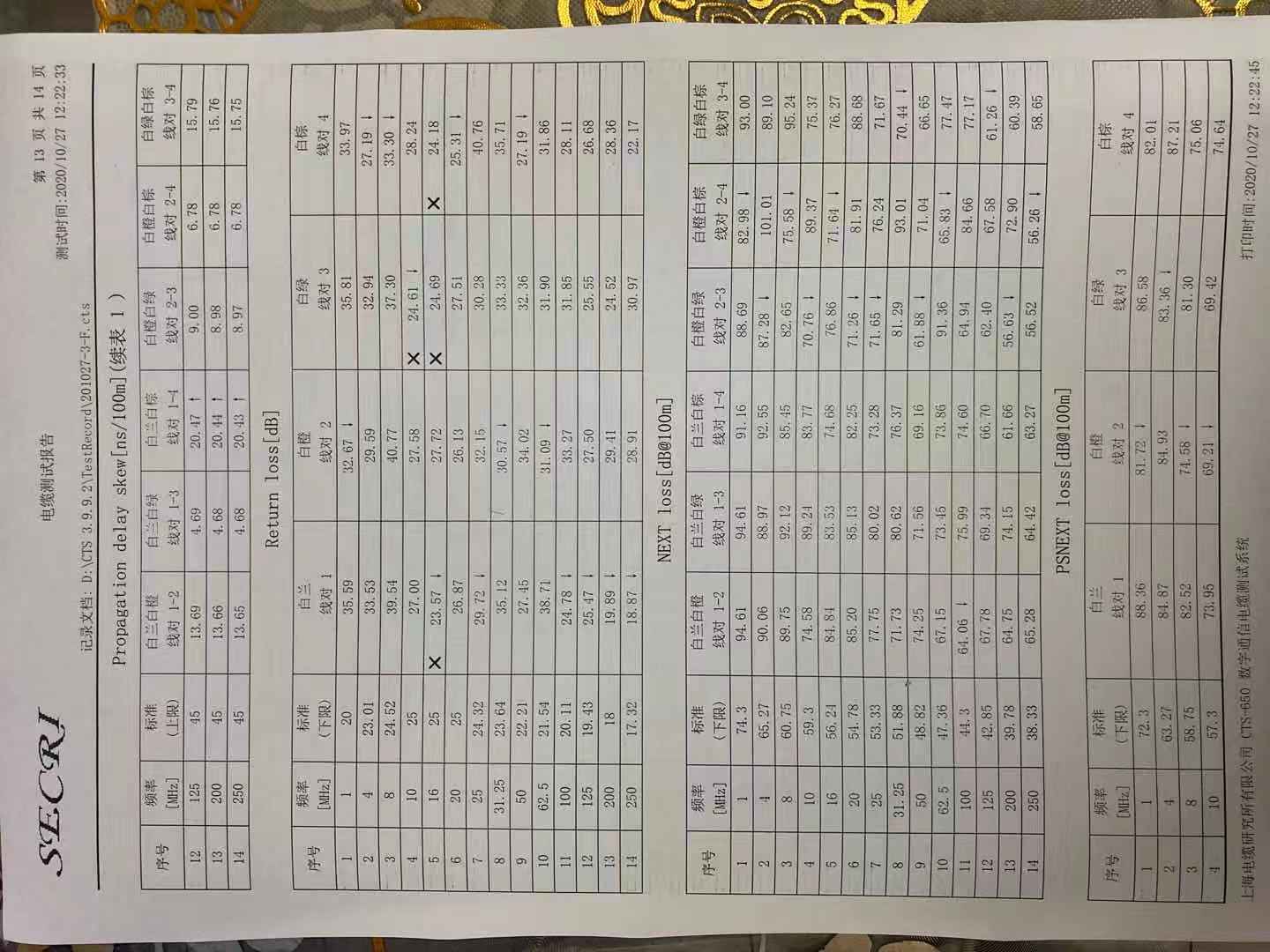

用圖片形式重新上傳，請各位支招��！
sa571328 --- 2020-11-06 14:06:46
9
看了整份報告，確實沒有阻抗這項，機器是有這項的，估計測試沒選，那按回波的圖形來看，應該是設備張力不穩定拉扯傷害到線材，引起阻抗波動，造成回波不合格，如果能讓客戶，或是你們自已重測一次，加上阻抗這項目，就更加容易分析。
安聯通alt --- 2020-11-06 14:17:54
10
謝謝版主的及時回復，感謝，感謝，我想辦法測試下阻抗數值
安聯通alt --- 2020-11-06 15:28:14
11

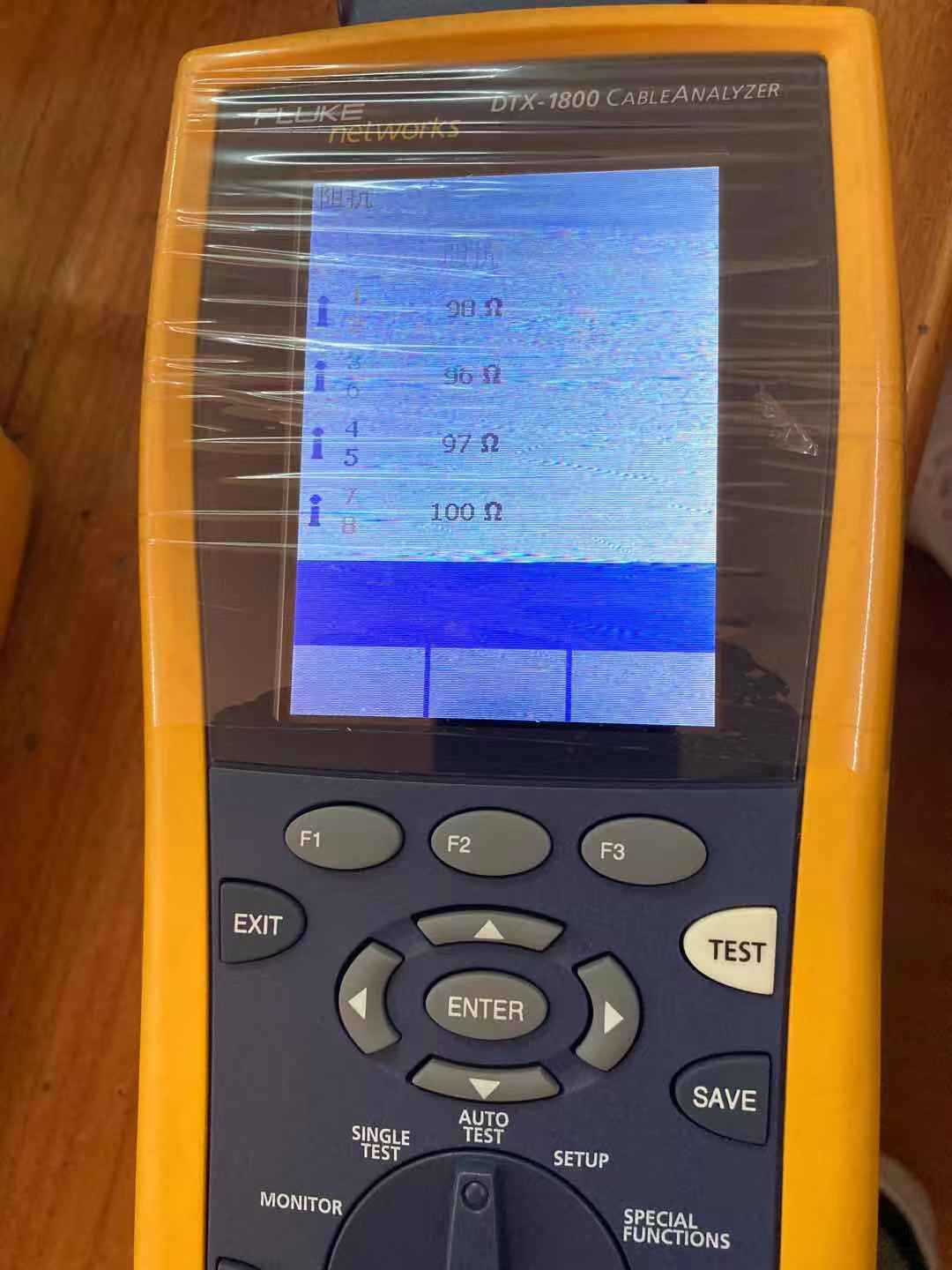

用福祿克測試儀，測試的阻抗值是96-100，請看圖片，請給下建議，謝謝�。�
sa571328 --- 2020-11-06 15:44:59
12
看福祿克的報告，可以明確是生產工序過程中，成纜，護套，成圈設備張力不穩定對線材有拉扯傷害引起的回波不合格。但看網分的報告總覺得整體阻抗太高，可能是測試的誤差吧
安聯通alt --- 2020-11-06 15:59:01
13
謝謝版主的分析，我這里把分析建議提供與生產部，讓生產部排查原因，再次感謝��！
安聯通alt --- 2020-11-07 13:55:54
14

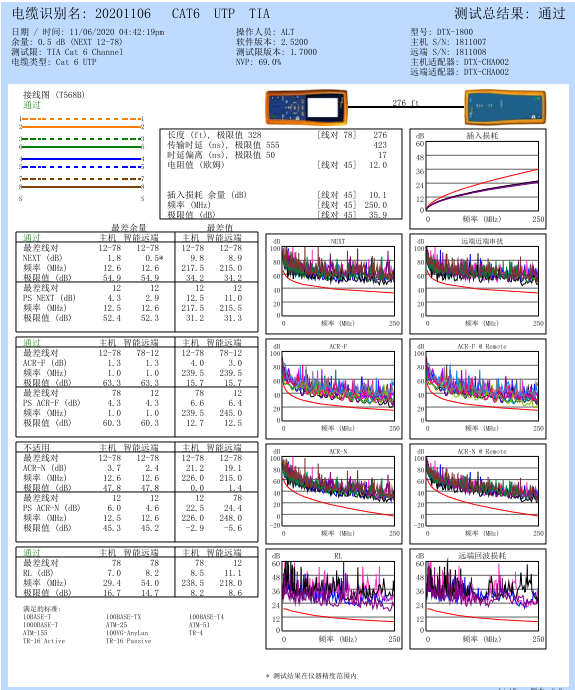

這是同樣的線材，我司的FLUKE測試儀昨天自己測試的結果，請大家看看，測試84米，結果是通過的，但NEXT 的余量不多了，只有0.5個dB，同一
批的六類網線，測試的結果有差異，請問會是什么原因么？
gafen2012 --- 2020-11-10 14:33:34
15
十字骨架路過
秦波 --- 2020-11-10 18:36:06
16
檢查對絞的收、放線張力是否穩定，成纜時十字骨架有沒有跳股？護套不能押的太松。
安聯通alt --- 2020-11-11 11:59:55
17
謝謝各位的建議，確實網線要做好的話，需要多方面的配合，設備，人員及操作各個環節都不能缺，而且現在都往7類，8類線發展了，要求也越來越高了��！
秦波 --- 2020-11-11 18:15:27
18
7類和7A的我們已經量產了
安聯通alt --- 2020-11-13 09:37:45
19
樓上的秦波，可以加個微信么，秦生，交流下網線 13501580642 張生 ，謝謝��！
游客 --- 2021-10-18 17:56:37
20
換好一點的銅，哈哈
游客 --- 2021-10-29 15:00:12
21
導體阻抗大了。百米最好不要超過95
444180791a --- 2021-11-25 20:12:27
22
安聯通alt:這是同樣的線材，我司的FLUKE測試儀昨天自己測試的結果，請大家看看，測試84米，結果是通過的，但NEXT 的余量不多了，只有0.5個dB，同一
批的六類網線，測試的結果有差異，請問會是什么原因么？
說一個事實，我們做的六類雙總屏蔽，自己測試80米為極限值
394740250 --- 2022-10-19 10:18:31
23
看看護套是不是偏松，線體有沒有拉傷，線體里面有無水，張力是否穩定等等
haiguzi --- 2022-10-25 11:29:11
24
樓上正解
游客 --- 2023-08-29 14:54:36
25
樓主，特性阻抗的計算表格能發下不。
匿名 --- 2023-10-07 17:03:48
26
選擇的判定標準不一樣。我看你的福祿克采用了通道標準，而報告采用的是線纜標準。
19801122 --- 2023-11-10 15:42:42
27
對絞工序設備穩定性、退扭放線、收線張力控制。
