BTTTZ電纜作為防火型耐高溫金屬氧化物絕緣的礦物絕緣電纜，具有多種優良的特性，是其它絕緣電纜不能比擬的。然而要保證礦物絕緣電纜的長期、安全、可靠地運行，除了注重電纜產品質量之外，還應十分重視礦物絕緣電纜配套的附件及其電纜敷設、安裝、施工等質量，合理的敷設方式能保證整個電纜線路的穩定。

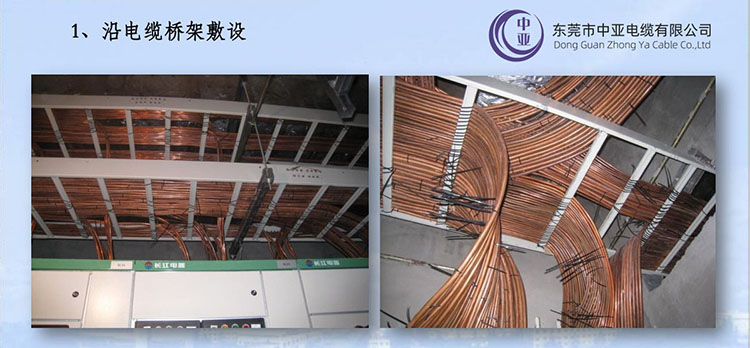

一、沿電纜橋架敷設

1、電纜沿橋架敷設分水平敷設垂直敷設兩種；

2、電纜敷設要求橫平豎直，無交錯、重疊；

3、敷設時，若橋架內全部是礦物絕緣電纜，則不必考慮本身的防火、阻火措施，橋架及其配件根據現場使用條件，由設計考慮確定；

4、電纜沿橋架垂直敷設可采用銅線綁扎固定，也可采用電纜卡子固定。鋼制電纜卡子只能用于單芯電纜三相一起固定，不能用于單根單芯電纜的固定，單側固定的卡子除外。

5、當電纜沿橋架敷設時，電纜在橋架橫斷面的填充率應符合下列規定：

①電纜電纜不應大于40%

②控制電纜不應大于50%

6、當電纜沿橋架敷設時，分支處應單獨設分支箱且安裝位置應便于檢修。

二、在電纜隧道和電纜溝內敷設

1、當電纜隧道或電纜溝內有多種電纜一起敷設時，應該分別放置，礦物絕緣電纜電纜應單獨放置于一層或幾層支架上單芯礦物絕緣電纜放置于角鋼支架上可平行敷設，也可成束敷設，礦物絕緣電纜應敷設在控制電纜的上傳，但支架的接地由工程設計確定；

2、當隧道或電纜溝內有多種電纜敷設時，礦物絕緣電纜宜敷設于其他電纜上方；

3、隧道或電纜溝內支（吊）架設置及排列間距應符合現行國家標準《電氣裝置安裝工程電纜線路施工及驗收規范》GB50168的規定及設計要求。

4、沿隧道或電纜溝敷設無擠塑外護層電纜時，電纜銅護套與其直接接觸的金屬物體間采取防電化腐蝕措施。

5、當無擠塑外護套電纜沿支架敷設時，電纜與支架應做輔助等電位聯結，其間距不應大于25mm。

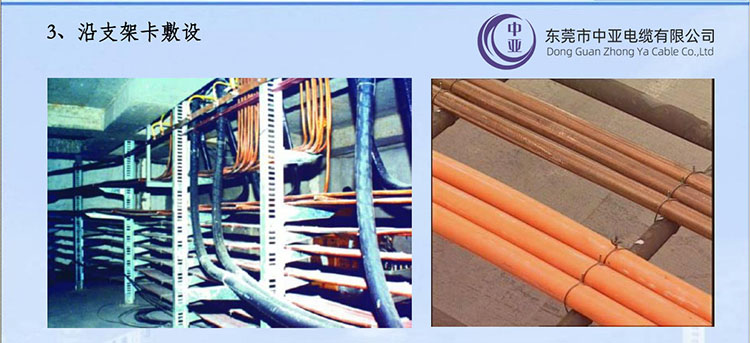

三、沿支架卡敷設

1、電纜在支架上卡設，要求每一個支架處都有電纜卡子將其固定。固定用的角鋼支架在某些場合需考慮耐火等級。

2、鋼制電纜卡子只能用單芯電纜三相一起固定，不能用于單根單芯電纜的固定，單側固定的卡子除外，支架間距應符合表1的規定。

3、在明敷設部位，如果相同走向的電纜大、中、小規格都有，從整齊、美觀方面考慮，可按最小規格電纜標準要求固定，也可分檔距固定。若電纜傾斜敷設，則當電纜與垂直方向成30°及以下時，按垂直間距固定：當大于30°時，按水平間距固定。

4、沿支（吊）架敷設的電纜應可靠固定；

5、電纜支（吊）架的安裝位置應預留電纜敷設、固定、安置接頭及檢修的空間。

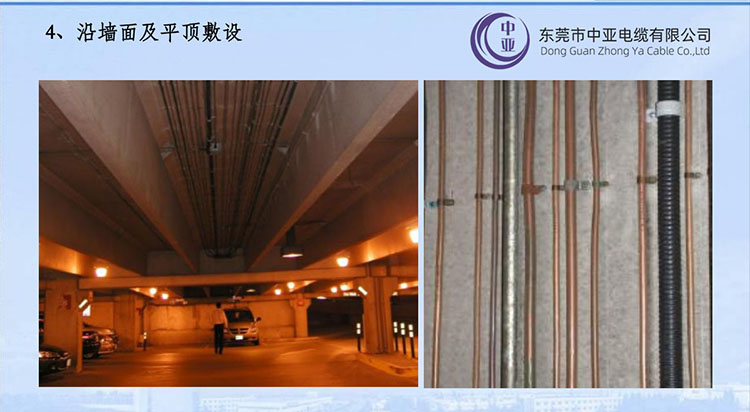

四、沿墻面及平頂敷設

1、沿墻面及平頂敷設時，首先必須將礦物絕緣電纜矯直，而后再牢靠地固定于墻面或平頂上。做好后應是整齊、美觀，其固定間距應符合規定的要求。遇到轉彎處，電纜彎曲半徑應符合表2要求，在彎頭兩側100mm處均應用電纜卡子固定。

2、各種規格電纜同時敷設時，多根不同外徑的礦物絕緣電纜相同走相時，為達到整齊、廣告的目的，電纜彎曲半徑均按最大直徑電纜的彎曲半徑進行彎曲、整齊敷設。

3、當電纜沿墻面及平頂明敷時，并排敷設的電纜應排列整齊、間距一致。

4、當單芯電纜沿墻面采用掛鉤敷設時，掛鉤可使用金屬制品，其上開口應大于電纜外徑。

5、沿墻面及平頂敷設的單芯電纜宜分回路固定，排列方式應符合表3的規定，且每個回路電纜間距不應小于電纜外徑的2倍。電纜敷設應分回路綁扎，綁扎間距不得大于2m。

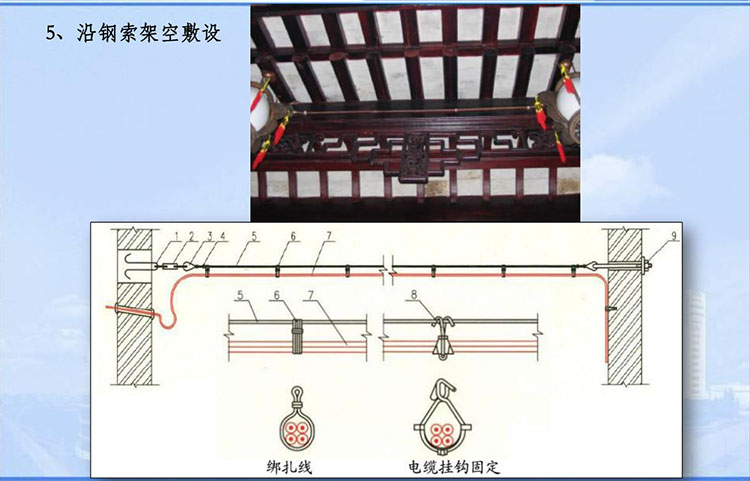

五、沿鋼索架空敷設

1、架空敷設時電纜的鍍鋅鋼索應按要求架設，其所有的配件均應鍍鋅。電纜的固定可采用專用掛鉤，也可采用綁扎的方法固定，95mm²及以下電纜綁扎線可采用2.5mm²裸銅線，120mm²及以上電纜的綁扎線可采用4mm²及以上裸銅線或采用塑料絕緣銅線，其固定電纜的間距為1m。

2、電纜架空時遇有轉彎時，電纜的彎曲半徑應符合的要求，器彎頭的兩側100mm處再用掛鉤或綁扎線固定。

3、鋼索架空敷設電纜的鋼索及其配件均應采用熱鍍鋅處理。電纜沿鋼索架空敷設固定間距不大大于1m，在遇轉彎時，除彎曲半徑應符合的規定外，在其彎曲部位兩側100mm內尚應做可靠固定。

4、當沿鋼索架空敷設的電纜需穿墻時，在穿墻處應預埋直徑大于電纜1.5倍的穿墻套管，并應做好管口封堵。

5、當電纜沿鋼索架空敷設時，電纜在鋼索的兩端固定處應減振膨脹環。

6、電纜沿鋼索架空敷設應按回路敷設，并應采用金屬電纜掛鉤固定。

7、沿鋼索架空敷設的電纜銅護套及鋼索應可靠接地。

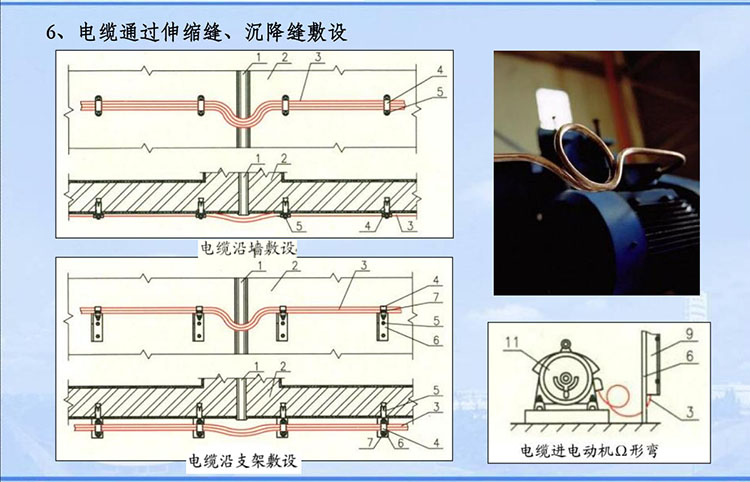

六、電纜通過伸縮縫、沉降縫敷設

說明：

電纜通過伸縮縫、沉降縫敷設時，由于環境條件（溫度變化大的場合、有振動源設備的布線、建筑物的沉降和伸縮縫之間等）可能造成電纜振動和伸縮、應考慮將電纜敷設成“S”或“Ω”型彎，其半徑應不小于電纜外徑的6倍。

七、電纜進配電箱、柜敷設

說明：

電纜進配電箱、柜敷設時，當采用黃銅板或銅、鋁母線作電纜固定支架時，可不采用接地銅片，但黃銅板或銅、鋁母線支架應有可靠的接地。當采用鋼支架作電纜固定支架時，則應采用接地銅片。

八、電纜接地敷設

說明：

電纜接地敷設時，電纜的金屬護套應可靠接地，應考慮以下幾個方面：

1、成組敷設的電纜兩端接地時，電纜兩端的接地點必須是等位接地，否則只能一端接地；

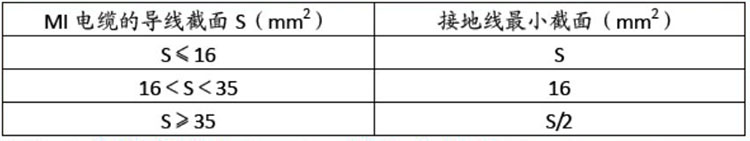

2、當需要將電纜銅護套再三相五線回路中作為地線用時，除按要求進行敷設外，還應正確選擇引出的接地線導線截面，選用接地線截面參見表4：

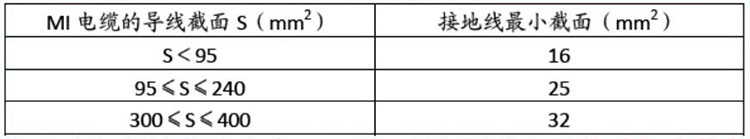

3、僅考慮電纜銅護套接地時，選用接線線截面參見表5.

4、多拼電纜除每根單獨接地外，還應采用相同截面的接地銅線將每根電纜的接地銅片之間可靠連接。

九、暗埋于墻內敷設

說明：

暗埋于墻內敷設時，必須在墻內鑿溝槽后再敷設固定電纜。當電纜敷設好后，經絕緣測試合格后立即抹上防裂泥灰，以保護電纜不受損，在天花板平頂暗敷也可按此方法敷設電纜，但在溝槽時，不得損傷建筑結構的安全。電纜在墻內的固定，可采用膨脹螺栓埋進墻中，用電纜卡子卡住電纜。

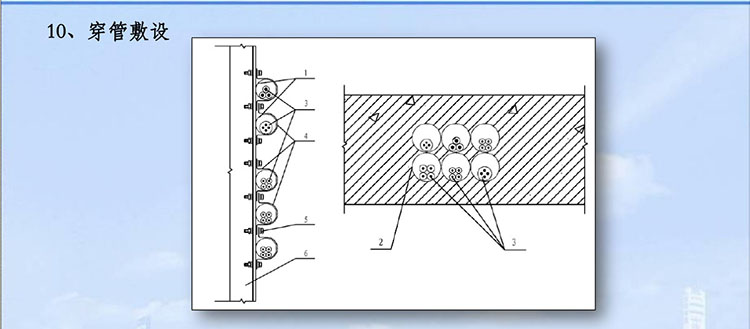

十、穿管敷設

說明：

穿管敷設時，敷設于混凝土管，水泥管，陶土管中的電纜，宜選用有塑料外套的電纜；穿于鋼管或塑料管的可選用裸銅護套電纜。管的內徑應大于電纜外徑（包括單芯成束的每路電纜）的1.5倍，單芯電纜成束后宜每一路穿一根管道。

單根單芯電纜不能單獨穿于鋼管內。電纜的穿管敷設只能是穿直通的管道，長度在30m范圍以內，不宜穿于較長距離的管道或有彎頭的管道。

在實際的工程施工中，礦物絕緣電纜的敷設方式主要有上述幾種，在原99D101-6標準中包括暗埋于墻內敷設、穿管敷設，而09D101-6標準已經廢除了以上兩種敷設方式。各種敷設方式可以單一采用，也可以在一條或多條線路上分段采用多種敷設方式，以適應不同的敷設環境。具體采用哪一種敷設方式，應根據實際的施工環境確定。

以上就是《BTTZ電纜的十種敷設方式》的全部內容，如果想了解更多相關信息，如果想了解更多相關信息，歡迎在底下留言，我會盡快為您解答。
