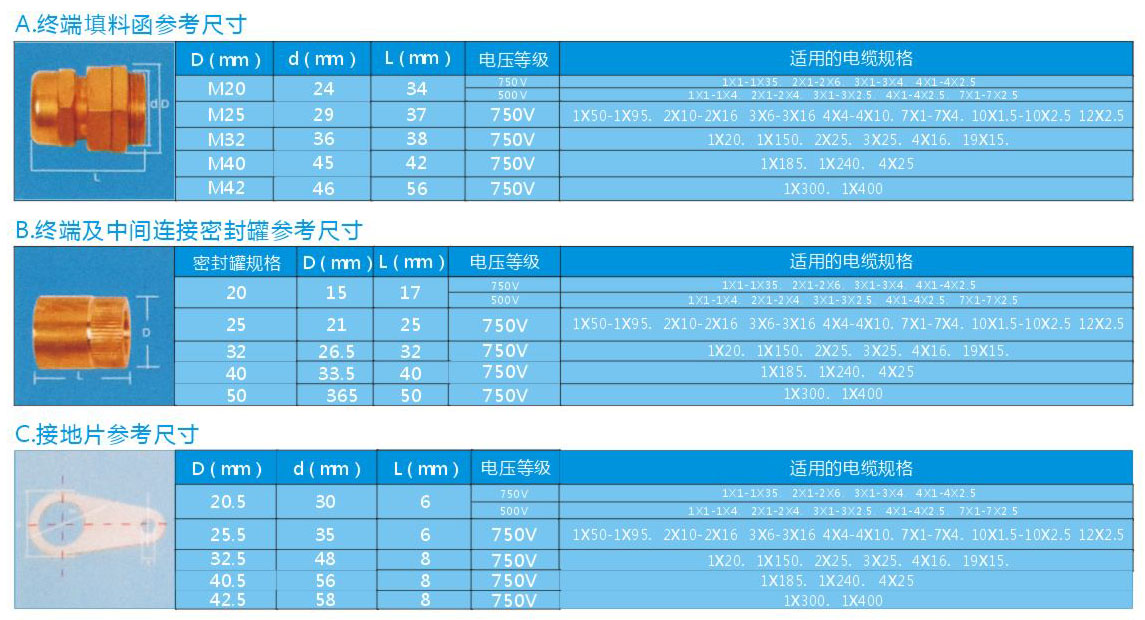

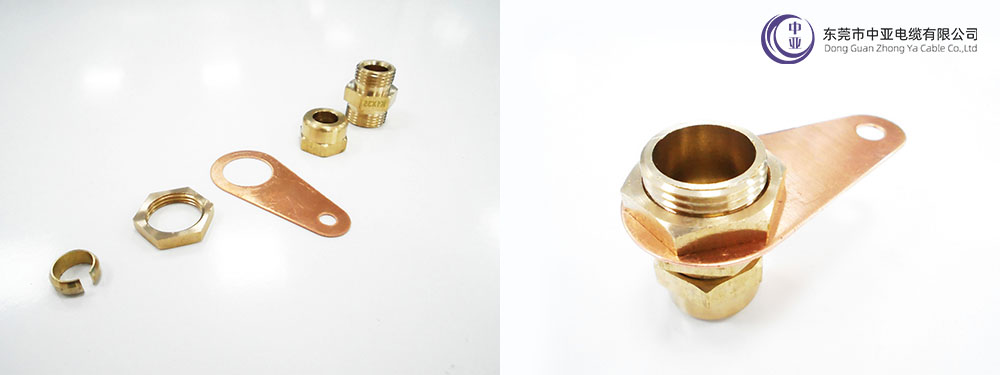

一、終端
BTTZ電纜在安裝使用時，需采用一種永久性的終端將電纜與電氣設備相聯。終端有兩種作用：一是使電纜絕緣材料（氧化鎂）與外界隔離起密封用途。二是將電纜聯接到開關柜或用電設備上起固定固定作用。因而終端由二部份構成：
密封部份：一般由銅罐（或熱縮性套管）、罐蓋、密封材料和導體的絕緣套管所組成。
壓蓋部份：一般由壓蓋本體、壓縮環和壓蓋螺母所組成。

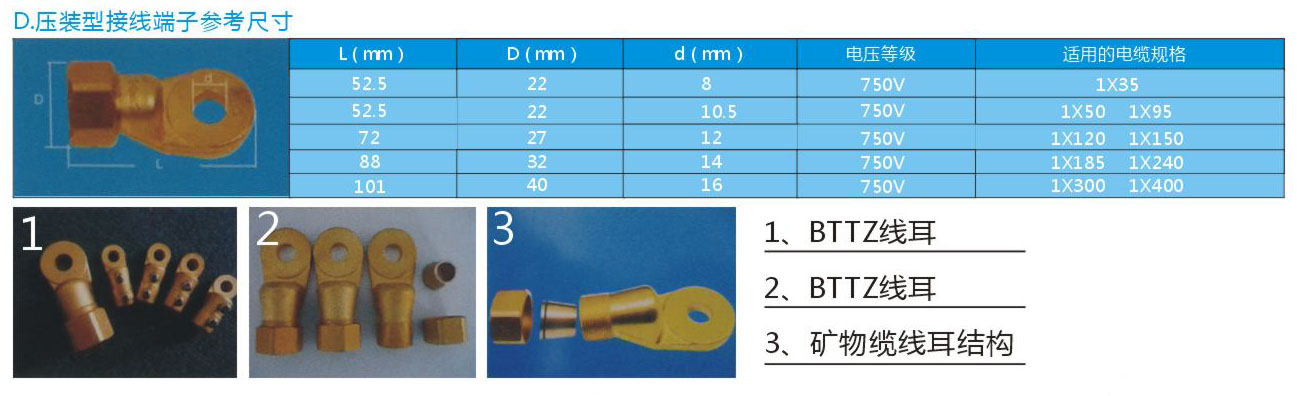

二、礦物電纜接線端子
用于連接導體和控制柜接線柱或電源。它由壓裝螺母、壓裝斜塊、端子本體構成。接線端子有二種形式，其一、壓裝型接線端子，適用于35mm2以上電纜的連接，其二、壓裝型接線端子，適用于6-25mm2電纜的連接，小規格電纜4mm2及以下可以不帶接線端子。

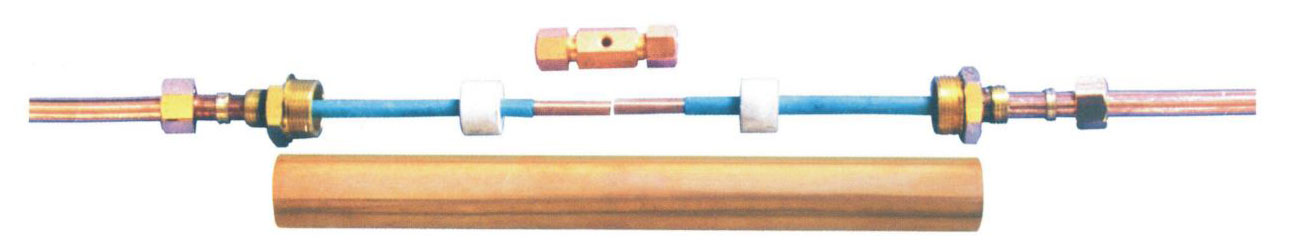

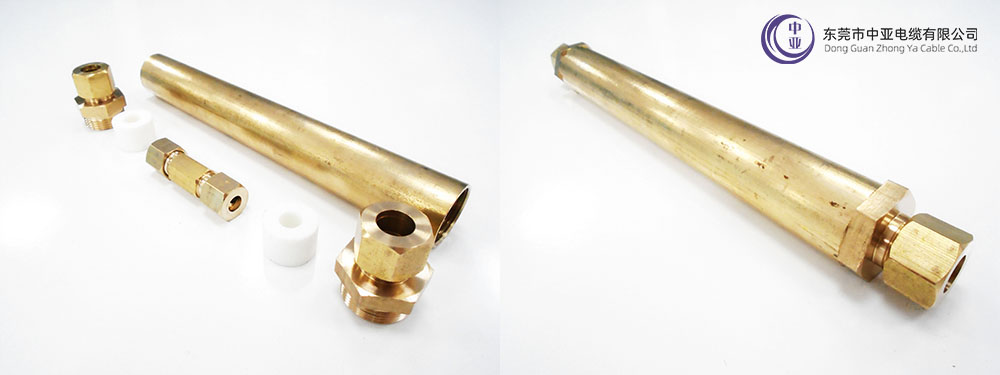

三、中間聯接器
由于礦物絕緣電纜生產長度手電纜原材料（銅護套用銅管的長度）長度的限制，所以電纜敷設安裝過程中，需采用中間聯接器將二根相同規格電纜聯在一起，以保證滿足線路長度需求。該聯接器的二端均由內螺紋無縫銅管、黃銅罐或熱縮性套管、銅壓接管和絕緣熱收縮套管所組成。
注意：在安裝有外護套的礦物絕緣電纜是，必須使用熱縮套管將整個聯接組件進行外套保護。對于多芯電纜中間的聯接應該注意每根線芯之間聯接位置的交錯和絕緣（如下圖所示）

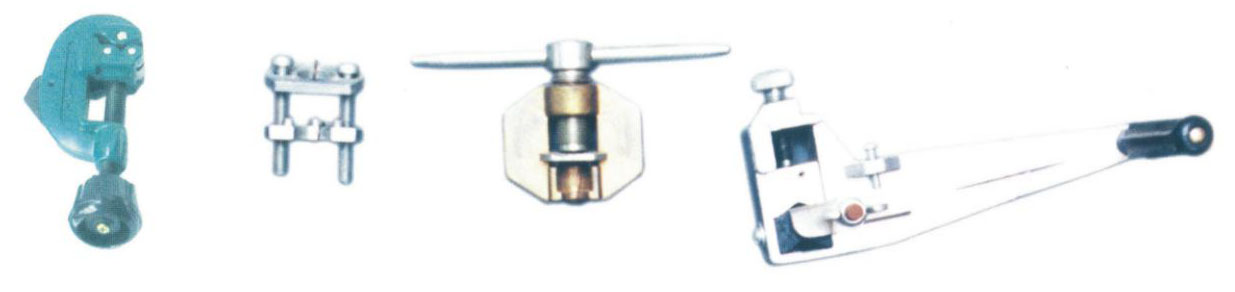

四、施工器具
礦物絕緣電纜在安裝過程中，不需要專用安裝工具，與普通塑料電纜一樣，個安裝公司的通用器具都可完成終端及聯接器的制作。所有施工工具及測量?jī)x器有：鋸弓、管子割刀、斜口鉗、噴槍、螺絲刀、管絲鉗，強力機械壓鉗（液壓鉗）、歐姆表等。
