項目背景

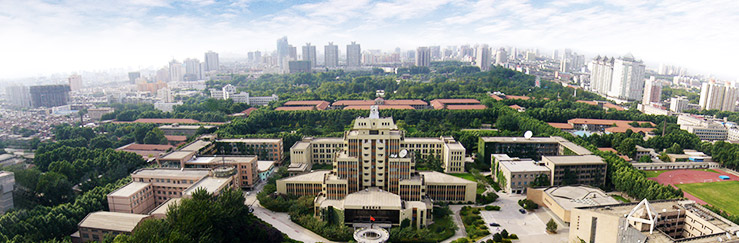

西安某大學時我國最早興辦、享譽海內外的著名高等學府，是國家教育部直屬重點大學。學校是“七五”“八五”重點建設單位，首批進入國家“211”和“985”工程建設學校。該校想要集成一個光強自動采集系統，用于控制步進電機的移動來實現對光程的控制，從而控制鎖相放大器采集不同的光強參數，并將數據顯示和保存。

項目需求

1、使用LABVIEW/CVI完成光強自動采集系統的開發；

2、通過VISA庫實現對步進電機和鎖相放大器的通信控制功能；

3、通過軟件控制步進電機的移動來實現對光程的控制；

4、通過軟件控制鎖相放大器采集不同參數；

5、上位機軟件完成數據顯示和保存。

項目成果

光強自動采集系統由計算機、步進電機控制器、電控平移臺、光源、檢測產品、光電探測器和鎖相放大器組成。將計算機與步進電機控制器、鎖相放大器連接起來。

計算機：計算機負責安裝和運行系統軟件。

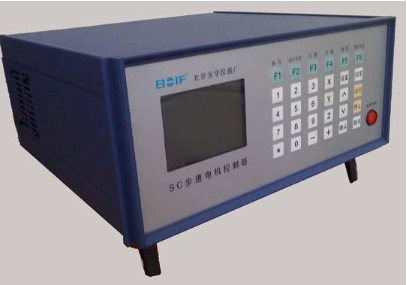

步進電機控制器：步進電機控制器使用RS232串口轉USB線與計算機連接，高分辨率，實現微小位移；配備與電移臺連接和與計算機連接的標準通訊接口；可提供源程序，允許用戶二次開發。

步進電機控制器

電控平移臺（圓導軌+ 精密滾珠螺桿），高精度，低承載；標配計算機通訊接口；

電控平移臺

鎖相放大器：鎖相放大器使用GPIB通信電纜線連接。10MHz時基輸入輸出；觸摸屏數據顯示；GPIB，RS232，網絡及USB接口；HDMI高清視頻輸出；

鎖相放大器

軟件界面

光強自動采集系統的軟件部分由硬件連接、運行測試、數據處理和步進電機控制這四部分組成，各個模塊的具體功能如下：

儀器連接界面：將計算機與步進電機控制器、RS860鎖相放大器連接起來；儀器連接成功之后，點擊系統界面的連接按鈕，正常連接兩個LED燈亮，否則滅。

參數設置界面：通過軟件設置掃描次數、起始位置、零點位置、段長、步數等參數，控制測試開始、暫停、停止、繼續。

參數設置

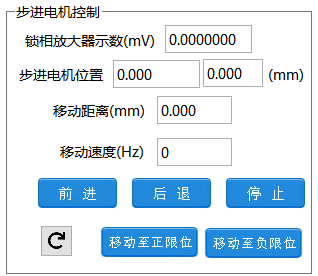

步進電機控制界面：用戶在設置好參數之后，點擊參數設置里面的按鈕，將步進電機移動至起始位置。然后點擊按鈕開始測試。在測試過程中可以點擊暫停、停止、繼續按鈕。

步進電機控制界面

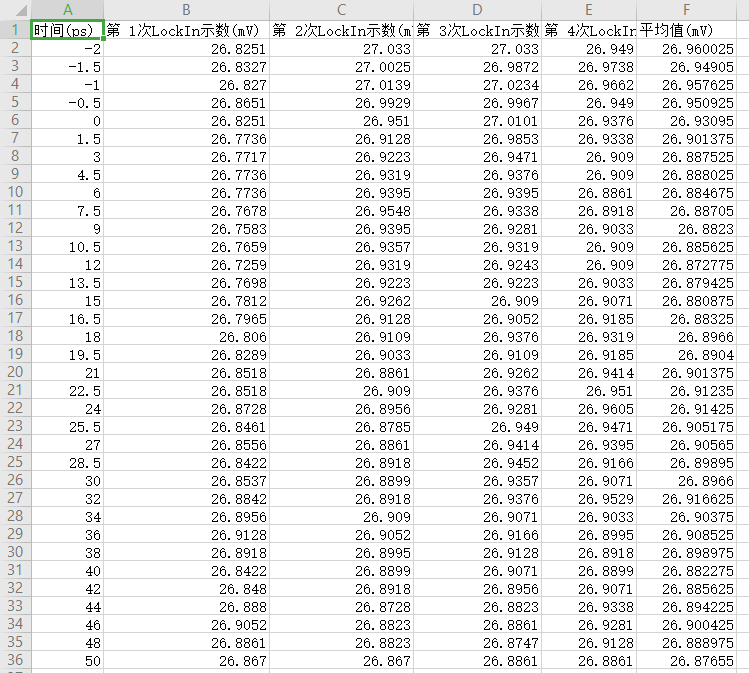

數據保存界面：用戶在測試過程中操作了完成、暫停、停止按鈕后，可以進行本次數據的保存。用戶在保存數據時自己選擇保存路徑和文件名稱。

數據保存

項目總結

納米軟件案例之光強自動采集系統現已完美交付，用戶已經投入使用。納米軟件本著，誠實守信，服務至上的原則，助推更多企業實現智能制造，達到工業4.0標準。
