我們知道，現在的數字示波器可以準確捕獲各種周期信號、非周期信號，數字示波器已成為科研實驗和工程項目中各類信號采集、記錄和分析的最主要設備之一。由于很多情況下，需要把數字示波器采集到的數據進行數據處理和分析，最終完成遠程的自動測試和分析的需求。因此對示波器進行遠程自動控制，實現對示波器的各項功能的自動操作和對數據的處理已成為很多科研實驗和工程項目必需的環節。最近，納米軟件經常接到很多工程師的詢問有關如何控制示波器的電話。下面就來給大家簡單介紹一下納米示波器程控軟件NS-Scop，讓大家感受一下示波器程控軟件的實際功能。
1. 納米軟件NS-Scope系統硬件構架
圖1 系統硬件構架圖
計算機通過GPIB或 LAN(網口)與示波器建立連接來控制示波器，其系統的硬件構架圖見圖1。
2. 納米軟件NS-Scope系統軟件構架

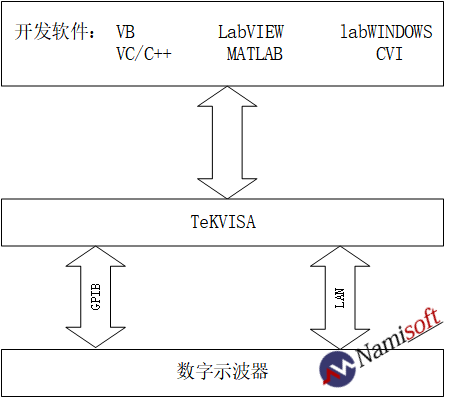

圖2 系統軟件構架圖
圖2是計算機控制示波器的系統軟件構架圖，整個軟件開發以及軟件開發后的運行環境都在Windows操作系統平臺上。
3. 計算機控制示波器開發軟件：labview
市場上最流行的分析和開發軟件很多，有VC/VC++、VB/VBA、Matlab、Labview、LabWindow CVI等開發軟件，納米軟件示波器程控軟件NS-Scope基于Labview開發。
4. 納米軟件NS-Scop系統流程圖
5. 納米軟件NS-Scop主要功能
>>硬件連接：軟件自動檢測通道配置信息及儀器設備連接狀態，保證測試環境的穩定可靠性。
>>參數配置：包括采集模式、觸發模式、觸發間隔設置、時基、通道配置等，軟件可自動保存配置信息，支持二次調用。
>>運行測試：根據參數配置信息，軟件自動運行測試并實時采集測試數據及波形圖包括：脈寬、頻率、幅值、上升時間、下降時間、過沖等。
>>數據查詢：軟件將實時采集的數據保存至用戶指定路徑，系統自帶特定格式數據庫，方便歷史數據查看調用。
6. 納米軟件NS-Scop應用效果
運行測試界面
用運行測試界面，可對觸發模式、觸發電平、時基、通道參數等進行設置。 運行測試界面包含了通道參數配置界面。如圖 1.6、圖 1.7 所示。
（1）通道參數配置界面 如圖 1.6 所示，進入測試前，需要選擇通道，設置通道參數，其包括垂直偏置、垂直檔位、輸入阻抗和耦合方式。
（2）運行測試界面 如圖 1.7 所示，進入測試前，需對觸發模式、觸發電平、時基、通道參數等進行設置。
開始前必須輸入測試條件，選擇通道及觸發通道，點擊開始進行測試，觸發一次，采集到的參數，波形顯示并保存。
數據查詢界面
數據查詢界面如圖 1.8 所示。系統自帶特定格式的數據庫，可以將歷史數據自動保存，可以根據測試時間、測試條件隨時查詢調用�？珊Y選所要導出的數據至用戶指定路徑，生成采集參數報表。
Namisoft開發的NS-Scope示波器自動化測試程控軟件，通過對示波器的程序控制，實現自動化參數配置、數據采集和數據存儲，軟件自帶數據庫存儲，方便用戶查詢歷史檢測數據，最大限度提高儀器使用效率。
