▲圖 各種導線和地線的斷面結構示于圖
1常用架空線的材料
鋼具有較高的機械強度，且價格較低，但導電性能差。鋼材料的架空線常作為地線使用，作為導線僅用于跨越江河山谷的大檔距及其它要求機械強度大的場合。為防腐蝕，鋼線需要鍍鋅處理。
2常用架空線的結構及型號規格
（1）常用架空線：鋁絞線、鍍鋅鋼絞線、鋼芯鋁絞線、分裂導線�；径际嵌喙删�絲的絞合線。
（2）最常用鋼芯鋁絞線。原因：1）交流電的集膚效應，四周電阻率較小的鋁部截面主要起載流作用，既有較高的導電率；2）機械荷載則主要由芯部的鋼線承受，又有較好的機械強度。
（3）擴徑導線主要為增大導線外徑，以減少線路的電暈和無線電干擾。
（4）自阻尼導線：層間有0.3~3mm的間隙，鋁線股呈拱形斷面以保持層體與間隙的穩定。微風振動時，由于各層的固有頻率不同而產生動態干擾和層間的摩擦、碰擊，消耗能量。其阻尼是一般絞線的3~15倍。

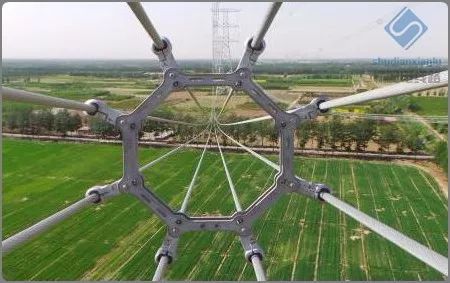

（5）分裂導線:使用普通型號的導線，安裝間隔棒保持其間隔和形狀。其表面電位梯度小，臨界電暈電壓高，單位電抗小，導納大，且無需專門制造。

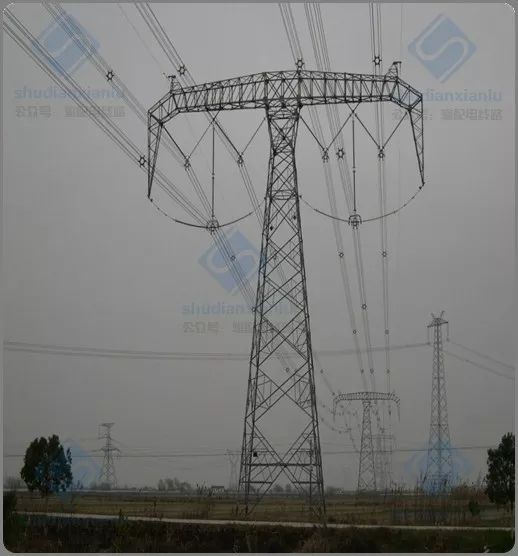

我國220kV和330kV線路多用2分裂導線，500kV線路多用4分裂導線，特高壓6~12分裂。
（6）智能電網需要傳輸?shù)男畔⒘看�，可以選用OPGW型光纖復合架空線，作為地線架設。
3常用架空線的型號規格
型號、標稱截面、絞合結構及本標準編號表示，之間用“?”相連。
型號第一個字母均用J，表示同心絞合。J后面為組成導線的材料代號，單一材料為單線代號，組合材料為外層線（或外包線）和內層線（或線芯）的代號，二者用“/”分開；在代號后可用字母F表示采用涂防腐油結構。標稱截面以相應導線材料的標稱截面積表示，以mm2為單位。絞合結構用構成導線的單線根數表示：單一導線直接用單線根數，組合導線采用前面為外層線根數，后面為內層線根數，中間用“/”分開。常用的單線有：硬鋁線（L）、高強度鋁合金線（LHA1、 LHA2）、鍍鋅鋼線（G1A、G1B、G2A、G2B、G3A，其中1、2、3分別表示強度級別，A、B分別表示普通、加厚鍍層厚度）、鋁包鋼線（LB1A、LB1B、LB2，其中1、2分別對應電導率20.3% IACS、27% IACS，A、B表示機械性能）。
JL/G1A?500/35?45/7表示由45根硬鋁線和7根A級鍍層普通強度鍍鋅鋼線絞制成的鋼芯鋁絞線，硬鋁線的標稱截面為500mm2，鋼的標稱截面為35mm2。
JLHA1/G3A?500/65?54/7表示由54根1型高強度鋁合金線和7根A級鍍層特高強度鍍鋅鋼線絞制成的鋼芯鋁合金絞線，鋁合金線的標稱截面為500mm2，鋼的標稱截面為65mm2。
JG1A? 250?19表示由19根A級鍍層普通強度鍍鋅鋼線絞制成的鍍鋅鋼絞線，鋼的標稱截面為250 mm2。
按斷面結構分為1 × 3、1 × 7、1 × 19、1 × 37 四種；
按公稱抗拉強度分為1270 、1370 、1470 、1570和1670 MPa 五級；
按鋼絲鋅層級別分為A、B、C 三級。
例如：結構1 × 7、直徑9.0 mm、抗拉強度1670MPa、B級鋅層的鋼絞線標記為：1 × 7?9.0?1670?B?YB/T 5004?2012。
對抗腐蝕性要求較高時，可考慮使用稀土鋅鋁合金鍍層鋼絞線。
由材料、結構和標稱載流面積三部分組成。材料和結構以漢語拼音的第一個字母大寫表示，載流面積以平方毫米數表示。例如：
LGJ-300/50 GB1179-1983 表示標稱截面鋁300mm2、鋼50mm2的鋼芯鋁鉸線；
LJ-120 GB1179-1983 表示標稱截面為120mm2的鋁絞線；
LGJF-150/25 GB1179-1983 表示標稱截面鋁150mm2、鋼25mm2的防腐型鋼芯鋁絞線。
LHAJ-400 GB9329-1988 表示標稱截面為400mm2的熱處理鋁鎂硅合金絞線；
LHBGJ-400/50 GB9329-1988 表示標稱截面為鋁合金400 mm2、鋼50 mm2的鋼芯熱處理鋁鎂硅稀土合金絞線。
按鋁鋼截面比的不同，將鋼芯鋁絞線分為正常型（LGJ）、加強型（LGJJ）和輕型（LGJQ）三種。
型號后的數字僅表示鋁部的標稱截面。如：
LGJ?185 GB1179?1974
4 常用架空線的用途及技術特性比較
表 常用架空線的用途及技術特性比較

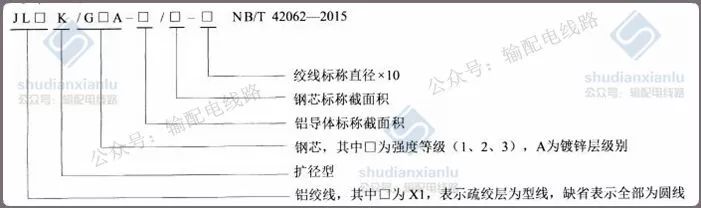

5現行導線型號示例（小編補充） （1）鋁絞線 JL-500-37 GB 1179-2017：由37根硬鋁線絞制成的鋁絞線，其標稱面積為500mm2，執行標準為GB 1179-2017。 （2）鋁合金絞線 JLHA1-400-37 GB 1179-2017：由37根 LHA1 型 鋁合金絞制成的鋁合金絞線，其標稱面積為400mm2，執行標準為GB 1179-2017。 （3）鋼芯鋁絞線 JL/G1A-630/45-45/7 GB 1179-2017：由 45 根 L 型硬鋁線和 7 根A級鍍層1級強度鍍鋅鋼線絞制成的鋼芯鋁絞線，硬鋁線的標稱面積為630mm2，鋼線的標稱面積為400mm2，執行標準為GB 1179-2017。 （4）鋼芯鋁合金絞線 JLHA2/G3A-800/55-45/7：由45根 LHA2 型鋁合金絞線和 7 根 A級鍍層 3級 強度鍍鋅鋼線絞制而成的鋼芯鋁合金絞線，鋁合金線的標稱面積為800mm2，鋼線的標稱面積為55mm2，執行標準為GB 1179-2017。 （5）鋁包鋼芯鋁絞線 JL3/LB20A-630/55-48/7：由 48 根 L3 型硬鋁線和 7 根 20.3% IACS電導率 A型 鋁包鋼線絞制成的鋁包鋼芯鋁絞線。硬鋁線的的標稱面積為630mm2，鋁包鋼線的標稱面積為55mm2，執行標準為GB 1179-2017。 （6）鋁合金芯鋁絞線 JL2/LHA1-465/210-42/19：由 42 根 L2 型硬鋁線和 19 根 JLHA1 型鋁合金線絞制成的鋁合金芯鋁絞線，硬鋁線的的標稱面積為465mm2，鋁合金線的標稱面積為210mm2，執行標準為GB 1179-2017。 （7）鋁包鋼絞線 JLB20A-150-19 GB 1179-2017：由19根 20.3% IACS 電導率 A 型鋁包鋼線絞制成的鋁包鋼絞線，鋁包鋼線的標稱面積為150mm2，執行標準為GB 1179-2017。 （8）鍍鋅鋼絞線 JG3A-100-19：由 19 根 A 級鍍層 3 級強度鍍鋅鋼絞線絞制而成的鍍鋅鋼絞線，鋼線的標稱面積為100mm2，執行標準為GB 1179-2017。 5.2 擴徑型鋼芯鋁絞線 （圖文點擊放大閱讀） （1）擴徑型鋼芯鋁絞線 JLK/G1A-400/45-301 NB/T 42062-2015 ：由標稱面積45mm2鋼芯和標稱面積400mm2鋁圓線組成的擴徑型鋼芯鋁絞線，其疏絞線層采用硬鋁圓線絞合，導線標稱直徑30.1mm，執行標準為 NB/T 42062-2015。 （2）型線擴徑型鋼芯鋁絞線 JLX1K/G1A-630/65-383 NB/T 42062-2015 ：由標稱面積65mm2鋼芯和標稱面積630mm2鋁型線組成的擴徑型鋼芯鋁絞線，其疏絞線層采用梯形截面硬鋁型線絞合，導線標稱直徑38.3mm，執行標準為 NB/T 42062-2015。 5.3 復合材料芯導線 （1）復合材料芯軟鋁絞線 復合材料芯軟鋁絞線其產品用：型號 - 規格 GB/T 32502-2016 表示。表示方法如下： （圖文點擊放大閱讀） JLRX1/F1B-450/50-262 GB/T 32502-2016：由復合材料芯標稱截面為50 mm2 、長期允許使用溫度160 ℃，抗拉強度為2100 MPa ，鋁導體標稱截面積為450 m℃ (鋁導體單線為梯形) ，導線直徑為26.2 mm 的復合芯軟鋁型線絞線，執行標準為GB/T 32502-2016。 （2）復合材料芯耐熱鋁合金絞線 復合材料芯耐熱鋁合金絞線其產品用：型號 - 規格 GB/T 32502-2016 表示。表示方法如下： （圖文點擊放大閱讀） JNRLH1/F1B-300/50-24/1 GB/T 32502-2016：由復合材料芯標稱截面為50 mm2 、長期允許使用溫度150 ℃，抗拉強度為2100 MPa ，鋁合金導體標稱截面積為300 mm2 ，鋁合金根數為24 根的復合材料芯耐熱鋁合金絞線，執行標準為GB/T 32502-2016。 （3）復合材料芯耐熱鋁合金型線絞線 復合材料芯耐熱鋁合金型線絞線其產品用：型號 - 規格 GB/T 32502-2016 表示。表示方法如下： （圖文點擊放大閱讀） JNRLH1X1/F1B-300/50-219 GB/T 32502-2016：由復合材料芯標稱截面為50 mm2 、長期允許使用溫度150 ℃ ，抗拉強度為2100 MPa ，鋁合金導體標稱截面積為300 mm2 (鋁合金導體單線為梯形) ，導線直徑為21.9 mm 的復合材料芯耐熱鋁合金型線絞線，執行標準為GB/T 32502-2016。 5.4 成型鋁絞線 （圖文點擊放大閱讀） （1）成型鋁絞線 JLX - 400-236 GB/T 20141-2006 ：由標稱面積400mm2成型硬鋁線絞制成的單一成型硬鋁絞線，導線標稱直徑23.6mm，執行標準為 GB/T 20141-2006。 （2）鋼芯成型鋁絞線 JLX/G1A - 400/52-251 GB/T 20141-2006 ：由標稱面積400mm2成型硬鋁線和標稱面積52mm2 A級鍍鋅層1 級強度鍍鋅鋼線絞制成的鋼芯成型鋁絞線，導線標稱直徑25.1mm，執行標準為 GB/T 20141-2006。 （3）鋼芯成型鋁合金絞線 JLHA1X/G3A - 500/40-324 GB/T 20141-2006 ：由標稱面積500mm2成型LHA1 型鋁合金線和標稱面積40mm2 A級鍍鋅層 3 級強度鍍鋅鋼線絞制成的鋼芯成型鋁合金絞線，導線標稱直徑32.4mm，執行標準為 GB/T 20141-2006。 5.5 鋼芯耐熱鋁合金導線 （1）圓線同心絞鋼芯耐熱鋁合金絞線 圓線同心絞鋼芯耐熱鋁合金絞線表示方法如下: （圖文點擊放大閱讀） JNRLH1/GIA-630/45-45/7 NB/T 42060-2015 ：由45 根 NRLH1 耐熱鋁合金線和 7 根A 級鍍層 1 級強度鍍樣鋼線絞制而成，耐熱鋁合金線的標稱截面積為630mm2 ，鋼線的標稱截面積為45mmm2 ，執行標準為 NB/T 42060-2015。 JNRLH2/G5AF-630/45-45/7 NB/T 42060-2015 ：由45 根 NRLH2 高強度耐熱鋁合金線和 7 根A 級鍍層 5 級強度鍍辭鋼線絞制而成，高強度耐熱鋁合金線的標稱截面積為630mm2 ，鋼線的標稱截面積為45mm2 ，執行標準為 NB/T 42060-2015。 （2）型線同心絞鋼芯耐熱鋁合金絞線 型線同心絞鋼芯耐熱鋁合金絞線表示方法如下: （圖文點擊放大閱讀） JNRLH1X1/LB20A-630/55-310 NB/T 42060 2015：由 NRLH1 耐熱鋁合金型線和A 型導電率為20 .3% IACS 的鋁包鋼線絞制而成，耐熱鋁合金型線標稱截面積為630mm2，鋁包鋼線稱截面積為55mm2 ，絞線在徑為310mm，執行標準為 NB/T 42060-2015。 5.6 光纖復合架空相線 OPPC-24B1+8B4-240/50 DL/T 1613-2016：包含24 芯B1.1 類單模光纖， 8 芯B4 類單模光纖，導體截面為241.27mm2，承力芯截面為48.77mm2，執行標準為 DL/T 1613-2016。 5.7 間隙同心絞架空導線 含有一個或多個間隙的絞合導線命名用型號、規格及本標準編號表示，表示方法如下: （圖文點擊放大閱讀） JL/G1A (J X2)-400/86 GB/T 30550-2014：由硬鋁線和 A 級鍍層 1 級強度鍍缽鋼絞線制成的含有兩個環形間隙的導線，硬鋁線的標稱截面積為400 mm2 ，鋼的標稱截面積為86 mm2，執行標準為 GB/T 30550-2014。 以上我們闡述的導線都是以硬鋁為主，現在部分工程中采用有鋼芯軟鋁絞線。鋼芯軟鋁絞線現在主要執行《鋼芯軟鋁絞線》（NB/T 42061-2015）。其采用鋼芯軟鋁絞線表示方法如下： （1）鋼芯軟鋁圓線絞線 鋼芯軟鋁圓線絞線用 型號 - 規格 NB/T 42061-2015 表示。表示方法如下： （圖文點擊放大閱讀） JLR/G3A - 400/50 - 54/7 NB/T 42061 - 2015 ：由軟鋁線和G3A 級鋼芯組成的絞線，鋁單線為圓線，鋁標稱截而積為400mm2 ，鋼芯標稱截而積為50mm2 ，鋁線根數為54 根，錢以數為7 根，執行標準為 NB/T 42061-2015。 （2）鋼芯軟鋁型線絞線 鋼芯軟鋁型圓線絞線用 型號 - 規格 NB/T 42061-2015 表示。表示方法如下： （圖文點擊放大閱讀） JLRX1/G3A - 400/45 - 250 NB/T 42061 - 2015 ：由軟鋁線和G3A 級鋼芯組成的絞線，鋁單線為梯形型線，鋁標稱截面積為400mm2 ，鋼芯標稱截面積為45mm2 ，絞線標稱外徑為25.0mm ，執行標準為 NB/T 42061-2015。
