美女胸被狂揉扒开吃奶的网站o_亚洲日韩av中文无码专区_东京热激情无码专区_久久HEZYO久综合亚洲色_欧美成人高清视频_国产精品乡下勾搭老头_欧美一级v片在线播放_成人午夜国产视频_男女猛烈无遮挡免费动态图_亚洲一区国产精品视频

提起氟塑料，大多數(shù)人都知道塑料王，PTFE。我們了解氟塑料要從它的源頭說起，螢石又稱氟石，其化學(xué)成分為氟化鈣（CaF2），通常為黃、綠、藍(lán)、紫等色，玻璃光澤，硬度4，螢石的熔點(diǎn)較低，為1270-1360℃，它是氟化工的基礎(chǔ)資源。

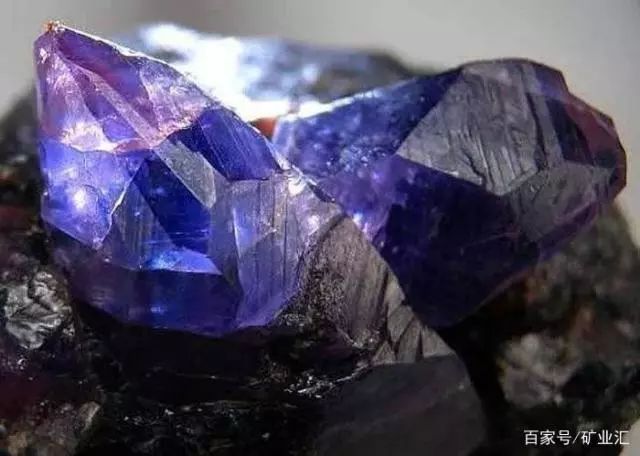

圖：螢石

螢石和硫酸反應(yīng)生成氫氟酸，用無水氫氟酸使三氯甲烷氟化，反應(yīng)溫度在65℃以上，用五氯化銻為催化劑，最后用熱裂法制成四氟乙烯。除了四氟乙烯（TFE）之外，類似的辦法可以生產(chǎn)六氟丙烯（HFP）、偏氟乙烯（VDF）、三氟氯乙烯（CTFE）等。

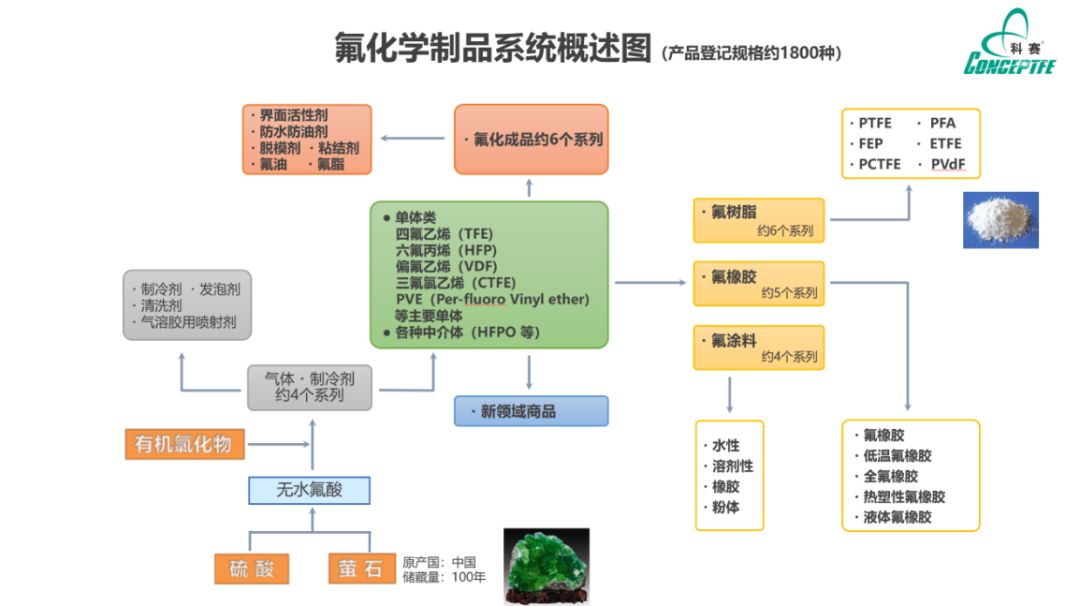

氟樹脂之父羅伊·普朗克特1936 年在美國杜邦公司開始研究氟利昂的代用品，他們收集了部分四氟乙烯儲(chǔ)存于鋼瓶中，準(zhǔn)備第二天進(jìn)行下一步的實(shí)驗(yàn)，可是當(dāng)?shù)诙�天打開鋼瓶減壓閥后，卻沒有氣體溢出，他們以為是漏氣，可是將鋼瓶稱量時(shí)，發(fā)現(xiàn)鋼瓶并沒有減重。他們鋸開了鋼瓶，發(fā)現(xiàn)了大量的白色粉末，這是聚四氟乙烯。含氟的高分子主要有氟樹脂、氟橡膠、氟涂料，見下圖：

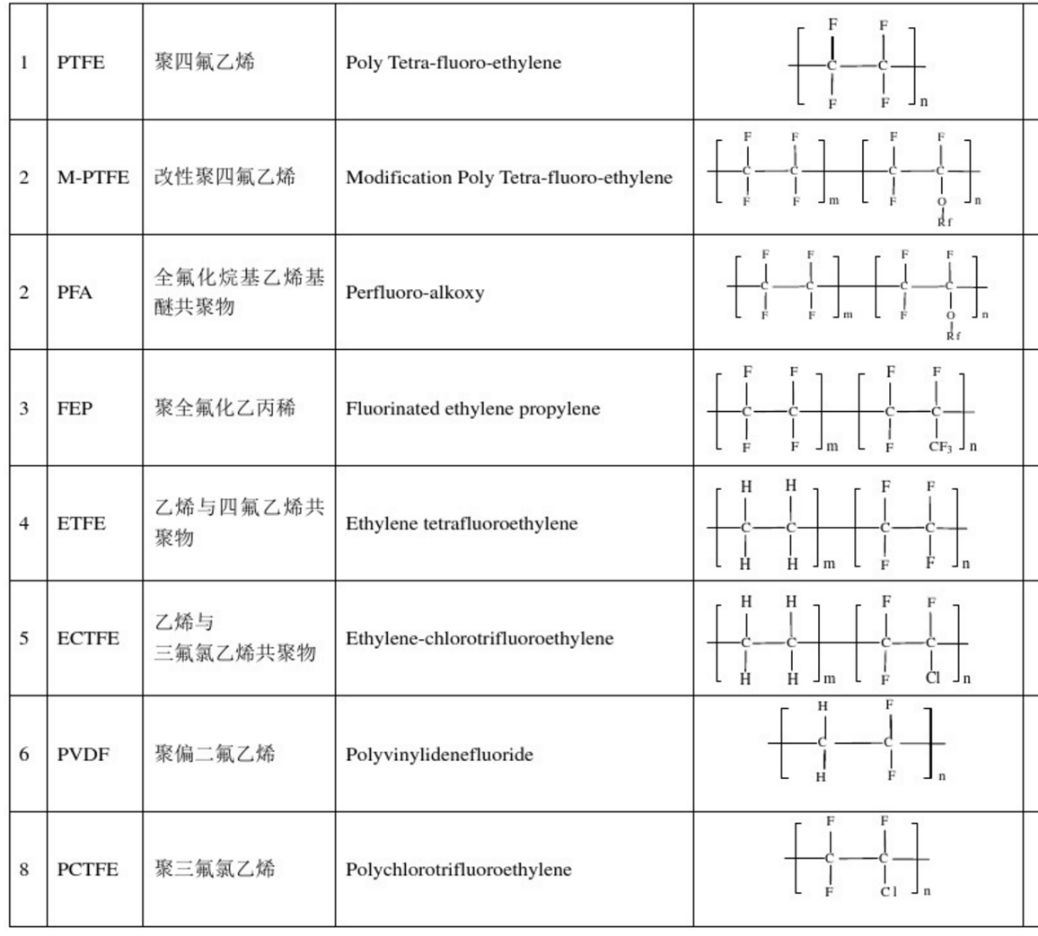

大部分朋友都知道PTFE，Teflon是杜邦（現(xiàn)在為科慕）的商品名，中文名“特氟隆 ”、“特氟龍 ”、“特富隆”、“泰氟龍”。其實(shí)Teflon不只是杜邦PTFE商品名，也是杜邦其他氟聚合物商品名，如FEP樹脂和PFA。而含氟常見的塑料其實(shí)還有：PFA、FEP、ETFE、ECTFE、PVDF、PCTFE等，見下表：

如果我們學(xué)習(xí)通用塑料結(jié)構(gòu)是從PE（聚乙烯）開始，那么掌握氟塑料的結(jié)構(gòu)要用聚四氟乙烯開始；從結(jié)構(gòu)式來看，PFA側(cè)鏈結(jié)構(gòu)跟PTFE來比較就是多了側(cè)鏈，如—OC3F7。FEP則是側(cè)鏈?zhǔn)荂F3，四氟乙烯與六氟丙烯聚合。如果四氟乙烯和乙烯共聚，則是ETFE；如果三氟氯乙烯與乙烯共聚，則是 ECTFE；另外，如果TFE一側(cè)的F被H取代，則是PVDF；如果TFE一個(gè)F被Cl取代，則是PCTFE。

下面我們來介紹下常見的氟塑料：

特種塑料之一——聚四氟乙烯（塑料王）

聚四氟乙烯（英文縮寫為Teflon或[PTFE,F4]）,被美譽(yù)“塑料王”，中文商品名“鐵氟龍”、“特氟隆”（teflon)、“特氟龍”、“特富隆”、“泰氟龍”等。它是由四氟乙烯經(jīng)聚合而成的高分子化合物，其結(jié)構(gòu)簡式為-[-CF2-CF2-]n-

耐高溫——使用工作溫度達(dá)250℃。

耐低溫——具有良好的機(jī)械韌性；即使溫度下降到-196℃，也可保持5%的伸長率。

耐腐蝕——對(duì)大多數(shù)化學(xué)藥品和溶劑，表現(xiàn)出惰性、能耐強(qiáng)酸、強(qiáng)堿、水和各種有機(jī)溶劑。

耐氣候——有塑料中最佳的老化壽命。

高潤滑——是固體材料中摩擦系數(shù)最低者。

不粘附——是固體材料中最小的表面張力，不粘附任何物質(zhì)。

無毒害——具有生理惰性，作為人工血管和臟器長期植入體內(nèi)無不良反應(yīng)。

聚四氟乙烯它本身對(duì)人沒有毒性，但是在生產(chǎn)過程中使用的原料之一全氟辛酸銨(PFOA)被認(rèn)為可能具有致癌作用。

具有優(yōu)良的化學(xué)穩(wěn)定性、耐腐蝕性；是當(dāng)今世界上耐腐蝕性能最佳材料之一，除熔融金屬鈉和液氟外，能耐其它一切化學(xué)藥品，在王水中煮沸也不起變化，廣泛應(yīng)用于各種需要抗酸、堿和有機(jī)溶劑的器件。

聚四氟乙烯的用途：

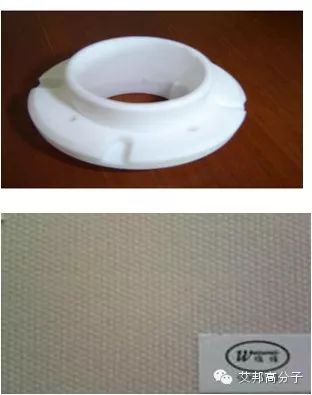

用作工程塑料，可制成聚四氟乙烯管、棒、帶、板、薄膜等。

各種聚四氟圈、聚四氟墊片、聚四氟盤根等廣泛用于各類防腐管道法蘭密封。

此外，也可以用于抽絲，聚四氟乙烯纖維——氟綸（國外商品名為特氟綸）

分散液可用作各種材料的絕緣浸漬液和金屬、玻璃、陶器表面的防腐涂層等。

一般應(yīng)用于性能要求較高的耐腐蝕的管道、容器、泵、閥以及制雷達(dá)、高頻通訊器材、無線電器材等。

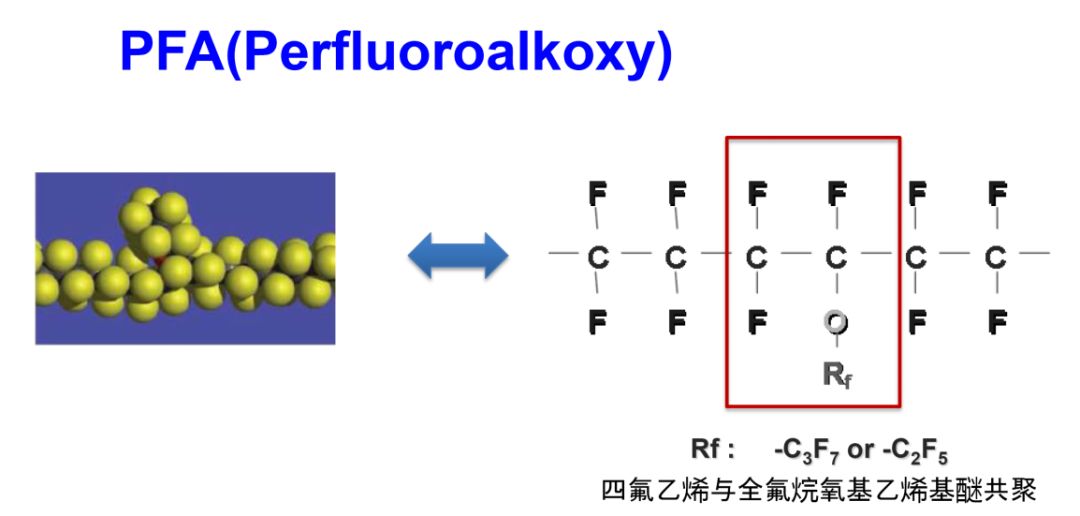

1972年，美國杜邦公司開發(fā)了四氟乙烯（TFE）和全氟丙基乙烯醚（PPVE）的共聚物，商品名為Teflon PFA，系全氟烷氧基共聚物。此后，日本大金公司（Neoflon PFA）、旭硝子公司（Flon PFA）、歐洲泰良公司（Dyneon PFA）都相繼開發(fā)了自己的PFA產(chǎn)品，并在市場上占有一定份額。

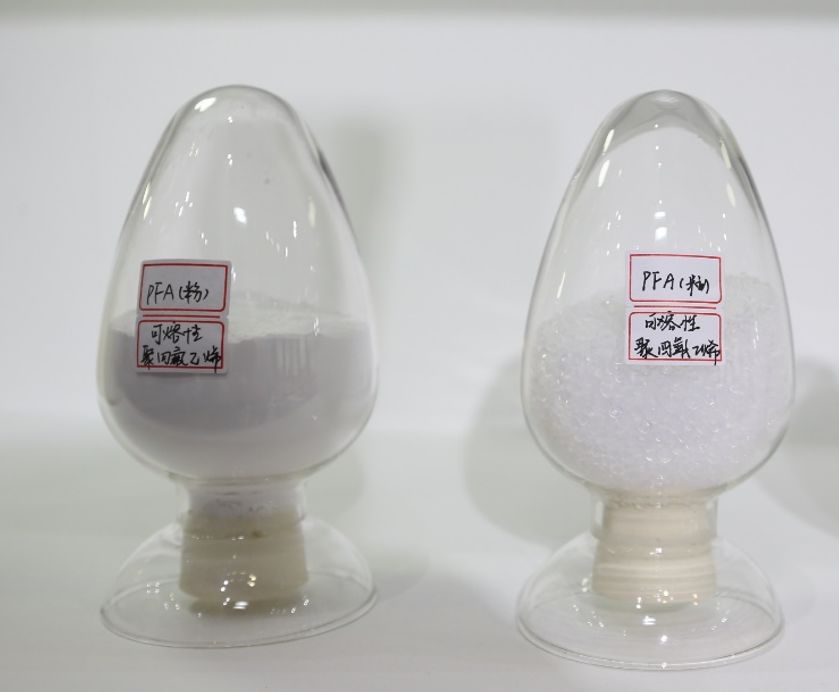

PFA通常以顆�；蚍勰┬问酱嬖冢�它的性能與聚四氟乙烯（PTFE）相近，但它可以采用熱塑性樹脂的加工方法，所以又被稱為可熔融聚四氟乙烯。

PFA塑料為少量全氟丙基全氟乙烯基醚 與聚四氟乙烯 的共聚物。熔融粘結(jié)性增強(qiáng)，溶體粘度下降，而性能與聚四氟乙烯相比無變化。此種樹脂可以直接采用普通熱塑性成型方法加工成制品。適于制作耐腐蝕件，減磨耐磨件、密封件、絕緣件和醫(yī)療器械零件，高溫電線、電纜絕緣層，防腐設(shè)備、密封材料、泵閥襯套，和化學(xué)容器。

為少量全氟丙基全氟乙烯基醚 與聚四氟乙烯的共聚物。熔融粘結(jié)性增強(qiáng)，溶體粘度下降，而性能與聚四氟乙烯相比無變化。此種樹脂可以直接采用普通熱塑性成型方法加工成制品。

長期使用溫度-196--260度，有卓越的耐化學(xué)腐蝕性，對(duì)所有化學(xué)品都耐腐蝕，摩擦系數(shù)在塑料中最低，還有很好的電性能，其電絕緣性不受溫度影響，有“塑料王”之稱。

其耐化學(xué)藥品性與聚四氟乙烯相似，比偏氟乙烯好。

其抗蠕變性和壓縮強(qiáng)度均比聚四氟乙烯好，拉伸強(qiáng)度高，伸長率可達(dá)100-300%。介電性好，耐輻射性能優(yōu)異。阻燃性達(dá)V0級(jí)。

適于制作耐腐蝕件，減磨耐磨件、密封件、絕緣件和醫(yī)療器械零件。

高溫電線、電纜絕緣層，防腐設(shè)備、密封材料、泵閥襯套，和化學(xué)容器。

外觀：PFA半透明、PTFE純白色不透明。

耐溫度：PFA  -200度－+260度、PTFE-200度－+250度。

原材料形狀：PFA的是料粒狀，PTFE是粉狀。

聚氟乙烯是什么材料？聚偏氟乙烯（Polyvinylidene fluoride，英文縮寫PVDF），主要是指偏氟乙烯均聚物或者偏氟乙烯與其他少量含氟乙烯基單體的共聚物，它兼具氟樹脂和通用樹脂的特性，其樹脂本身具有良好的耐化學(xué)腐蝕性、耐高溫性、耐氧化性、耐候性、耐射線輻射性能外，還具有壓電性、介電性、熱電性等特殊性能，因此被廣泛應(yīng)用于壓電薄膜、太陽能背板膜、鋰電池隔膜等高端功能性薄膜。

國外：PVDF主要生產(chǎn)企業(yè)有阿科瑪、索爾維、Dyneon、吳羽、大金等。2017年，國外PVDF總產(chǎn)能約為3.67萬噸/年。2018年，阿科瑪美國擴(kuò)能20%。全球PVDF在石油化工和建筑涂料領(lǐng)域需求穩(wěn)定增長，而用于鋰電池和半導(dǎo)體工業(yè)的柔性管道方面將快速增長，年需求增長率超過20%。

國內(nèi)：PVDF從2014年開始快速增長，截止2017年底全國總產(chǎn)能已達(dá)8.1萬噸/年。主要生產(chǎn)企業(yè)為浙江巨化、三愛富、阿科瑪?shù)取?/span>

聚全氟乙丙烯(FEP)樹脂是四氟乙烯(TFE)與六氟丙烯(HFP)的共聚物，六氟丙烯的含量約16％左右，是聚四氟乙烯的改性材料。

FEP樹脂具有類似聚四氟乙烯(PTFE)的優(yōu)良性能，同時(shí)具有熱塑成型的特點(diǎn)。

FEP 熔點(diǎn)溫度為260±5℃，相對(duì)密度為2.12-2.17，具有化學(xué)惰性耐酸耐堿，優(yōu)良的耐候性（使用溫度區(qū)間-80~200℃），在很寬的溫度和頻率范圍內(nèi)具有較低的介電常數(shù)，以及不燃、磨擦系數(shù)低等性能。

FEP樹脂根據(jù)加工需要分為粒料、分散液和粉料三種。其中，粒料按其熔融指數(shù)的不同可分為模壓、擠出和注塑成型用；分散液供浸漬燒結(jié)用；粉料供靜電噴涂、模壓等用。

FEP樹脂可通過模塑、擠塑加工為管材和化學(xué)設(shè)備的內(nèi)村、滾筒的面層及各種電線和電纜，如飛機(jī)掛鉤線、增壓電纜、報(bào)警電纜、扁形電纜和油井測(cè)井電纜。

在5G通訊時(shí)代，F(xiàn)EP薄膜也被廣泛研究應(yīng)用于FCCL絕緣層。

1、結(jié)晶度

FEP樹脂是一種結(jié)晶性高聚物，其結(jié)晶度低于PTFE。當(dāng)熔融的FEP樹脂緩慢冷卻到晶體熔點(diǎn)以下溫度時(shí)，結(jié)晶度較大，在 50％~60％之間；當(dāng)熔體以淬火方式迅速冷卻時(shí)，結(jié)晶度較小，在 40％~50％之間。FEP樹脂為球晶結(jié)構(gòu)，其結(jié)構(gòu)會(huì)因樹脂的加工溫度、熱處理方式而存在一定的差異。

2、力學(xué)性能

FEP樹脂的硬度及抗拉強(qiáng)度與聚四氟乙烯相比，略有提高，摩擦系數(shù)也比聚四氟乙烯略大。常溫條件下，F(xiàn)EP樹脂具有較好的耐蠕變性能；但溫度高于 100℃后，F(xiàn)EP樹脂的耐蠕變性能反而不及聚四氟乙烯。

3、電絕緣性能

FEP樹脂的電絕緣性能和聚四氟乙烯十分相近。介電系數(shù)在很寬的溫度和頻率范圍（-80~200℃，50~1010Hz）內(nèi)基本保持不變；介質(zhì)損耗角正切隨頻率的變化而變化，但受溫度影響變化不大。

FEP樹脂的體積電阻率很高，一般大于1015Ω.m，且隨溫度變化甚微，也不受水和潮氣的影響。耐電弧大于165s。

FEP樹脂的擊穿場強(qiáng)隨厚度的減少而提高，當(dāng)厚度大于1mm 時(shí)，擊穿場強(qiáng)在 30KV/mm以上，但不隨溫度的變化而變化。

４、耐化學(xué)穩(wěn)定性

FEP樹脂具有優(yōu)異的耐化學(xué)穩(wěn)定性，其耐化學(xué)穩(wěn)定性與聚四氟乙烯相似。除與高溫下的氟元素、熔融的堿金屬和三氟化氯等發(fā)生反應(yīng)外，與其他化學(xué)藥品接觸時(shí)均不被腐蝕。

５、熱穩(wěn)定性

FEP樹脂的耐熱性能低于聚四氟乙烯，可在-80~200℃的溫度范圍內(nèi)連續(xù)使用。即使在-200℃和260℃的極限情況下，其性能也不會(huì)惡化，可以短時(shí)間使用。

FEP樹脂的熱分解溫度高于熔點(diǎn)溫度，在 400℃以上才會(huì)發(fā)生顯著的熱分解。但由于FEP樹脂中存在微量的不穩(wěn)定端基在熔點(diǎn)以上溫度時(shí)也會(huì)分解，因此300℃以上進(jìn)行加工時(shí)也必須注意適當(dāng)?shù)耐�風(fēng)。

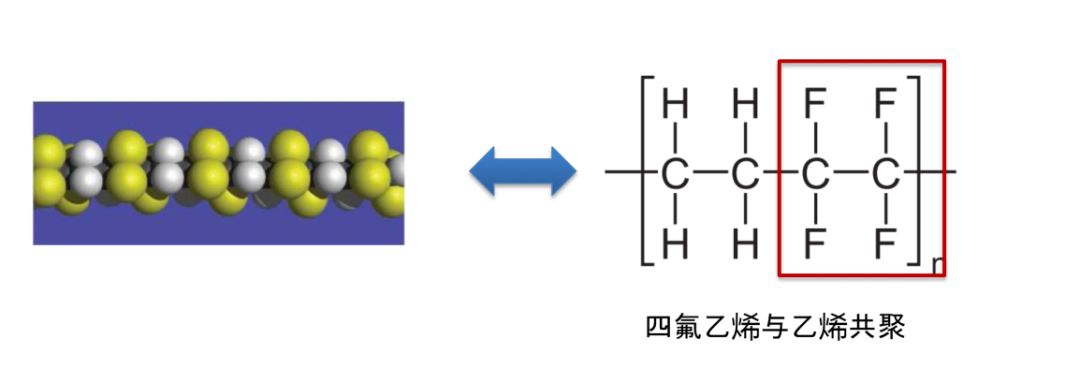

乙烯-四氟乙烯共聚物是一種化學(xué)物質(zhì)，ETFE 是最強(qiáng)韌的氟塑料，它在保持了PTFE 良好的耐熱、耐化學(xué)性能和電絕緣性能的同時(shí)，耐輻射和機(jī)械性能有很大程度的改善，拉伸強(qiáng)度可達(dá)到50MPa，接近聚四氟乙烯的2倍。

ETFE（F-40）氟塑料來源于美國杜邦公司、日本旭硝子、日本大金公司，主要應(yīng)用于防腐蝕襯里。該材料具有聚四氟乙烯的耐腐蝕特性，同時(shí)又有對(duì)金屬特有的較強(qiáng)粘著特性，克服了聚四氟乙烯對(duì)金屬的不粘合性缺陷，加之其平均線膨脹系數(shù)接近碳鋼的線膨脹系數(shù)，使ETFE（F-40）成為和金屬的理想復(fù)合材料，具有極優(yōu)良的耐負(fù)壓特性。

電線被覆不僅在大范圍溫度下具有絕緣性與穩(wěn)定的電氣特性，而且具有機(jī)械強(qiáng)度、反復(fù)折曲耐性，是最適合的電線被覆材料

軟管/硬管：利用成形表面的平滑性獲得非粘著性，可作為高粘度液體運(yùn)輸管使用，十分經(jīng)濟(jì)。

各種內(nèi)襯/表面鍍膜產(chǎn)品：幾乎不會(huì)受到酸、堿、溶劑等任何化學(xué)品的侵蝕，不僅在低溫及高溫狀態(tài)下，在加減壓狀況下依然維持優(yōu)異的性能。
