美女胸被狂揉扒开吃奶的网站o_亚洲日韩av中文无码专区_东京热激情无码专区_久久HEZYO久综合亚洲色_欧美成人高清视频_国产精品乡下勾搭老头_欧美一级v片在线播放_成人午夜国产视频_男女猛烈无遮挡免费动态图_亚洲一区国产精品视频

電線電纜網(wǎng) > 特種電纜 > 內(nèi)芯線對絞,護(hù)套FEP,外層怎么做到像圖樣這樣均勻的皮厚?（完整版）

內(nèi)芯線對絞,護(hù)套FEP,外層怎么做到像圖樣這樣均勻的皮厚? - 無圖版

wuyijie --- 2020-04-27 12:06:35

1


礦物電纜CM --- 2020-04-27 12:11:51

2

護(hù)套下面是銅絲編織？
chicheng --- 2020-04-27 12:18:45

3

做過網(wǎng)絡(luò)線沒有？可以從做網(wǎng)絡(luò)線中尋找答案。
游客 --- 2020-04-27 12:46:16

4

沒有覺得這有什么特別的難呀！FEP護(hù)套都是拉管的，同心度都是很好的。

游客 --- 2020-04-27 12:51:03

5

配好模具拉伸比（杜邦料拉伸比80~120，大金料70~100），抽真空。出模錐度長度控制在10~20mm.一般都不會有問題。
jintaolq --- 2020-04-27 13:21:35

6

感覺你說的這種情況 像是模芯選大了導(dǎo)致的
如果模芯內(nèi)孔是合適的話就是模芯內(nèi)孔固定成纜芯線的這一段太短了
加長這一段會穩(wěn)定一些 重新做個模芯試試
wuyijie --- 2020-04-27 13:34:20

7

chicheng:

做過網(wǎng)絡(luò)線沒有？可以從做網(wǎng)絡(luò)線中尋找答案。

擠管式.

lls1112 --- 2020-04-27 13:57:01

8

這個就像平時做扭紋線一樣, 使用套管模具, 內(nèi)膜稍微往后退一點(diǎn), 包緊一點(diǎn).
fpt913 --- 2020-04-27 15:52:53

9

這種線原來我做過，像你這個形狀的，不太好控制，客戶不接受外觀。
 后來里面加填充，整個線圓滑，圓潤，相當(dāng)漂亮。
tian124 --- 2020-04-27 16:14:40

10

加填充，押空管。
miss0521 --- 2020-04-27 17:52:15

11

我們都是加填充，而且樓上的回答都很不錯
YPont --- 2020-04-27 21:54:44

12

采用半擠壓模式，一定要調(diào)好偏心度。還有就是擠出設(shè)備最好采用直流電機(jī)的。收放線張力保持平穩(wěn)，基本就可以了。
hl5825 --- 2020-04-28 11:18:44

13

先計(jì)算好模具的引落比和引落平衡，鐵氟龍都是套管押出引落比和引落平衡沒問題的話很好開的，可以把線材結(jié)構(gòu)發(fā)出來，我?guī)湍阌?jì)算模具，你在試試看。
chicheng --- 2020-04-28 12:55:25

14

把內(nèi)模管長做到10mm，就可以了
迷兒 --- 2020-04-28 16:49:12

15

YPont:

采用半擠壓模式，一定要調(diào)好偏心度。還有就是擠出設(shè)備最好采用直流電機(jī)的。收放線張力保持平穩(wěn)，基本就可以了。

楊兄，F(xiàn)EP我以前真沒開過半擠壓的呢；

樓主護(hù)套偏心了，個人覺得是首件同心度調(diào)整就沒做好，F(xiàn)EP護(hù)套線這么多了還沒聽生產(chǎn)說偏心問題

hailongxu --- 2020-04-28 19:43:23

16

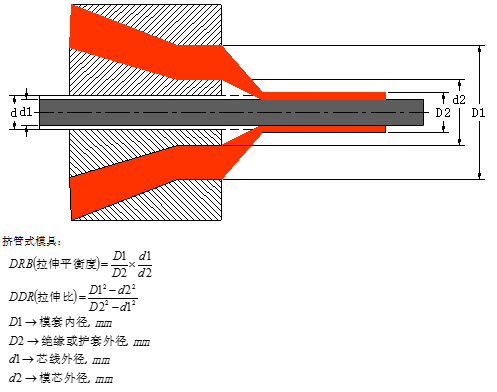

FEP擠出還沒有見過用半擠壓式做的。全是用擠管式。關(guān)鍵在模具的選擇上，這一點(diǎn)你需要與原材料供應(yīng)商溝通好，了解清楚你所用牌號的FEP，它加工時的拉伸比是在什么范圍內(nèi)。拉伸比DDR的計(jì)算公式如下圖。

擠出時，適當(dāng)抽真空，有利于做緊，外觀穩(wěn)定，厚度均勻。抽真空時控制好錐管長度在10~20mm比較合適。


NDCB --- 2020-04-28 23:09:47

17

游客 --- 2020-04-29 11:17:27

18

看結(jié)構(gòu)，樓主的本意是做扁線對吧。

FEP基本都是采用擠管式的，可以將內(nèi)模孔加工一下，做成芯線形狀，比芯線稍大，不影響過線，讓芯線過線過程中不會翻轉(zhuǎn)即可。內(nèi)模外沿還是做圓形，反正護(hù)套料隨芯線走向，最后定型還是以芯線形狀為準(zhǔn)。然后安裝內(nèi)模時，內(nèi)�？姿�，這樣偏心可以很好調(diào)整。

Erickshang --- 2020-06-08 15:08:32

19

可能產(chǎn)生原因：
1.模具選配過大，錐管長度過長，料從�？诔鰜砗笥幸欢ǖ南聣嬙斐�
2.首件偏心未調(diào)好。
460180520 --- 2020-06-17 10:25:24

20

看圖偏心控制的很好，要么用半擠壓的，模芯往后縮點(diǎn)，要么就是擠管的，但是要抽真空。
fd1007 --- 2020-07-14 09:30:28

21

套管型的擠出，應(yīng)該可以解決
285683230 --- 2020-07-15 12:27:56

22

主要配模，拉伸比，張力控制，還有開機(jī)速度，開機(jī)速度對這個擠出也有一定的影響，速度可以對比下。
1032165712 --- 2020-07-16 12:02:39

23

擠壓的多好
1730946551 --- 2020-08-04 16:54:41

24

1.FEP外被押出肯定要用擠管押出，否則開皮開不出來。
2.厚薄不均勻，主要是內(nèi)外模的匹配及內(nèi)模突出外模的長度，控制好拉伸比。

273610317 --- 2020-08-07 11:30:02

25

hailongxu:

FEP擠出還沒有見過用半擠壓式做的。全是用擠管式。關(guān)鍵在模具的選擇上，這一點(diǎn)你需要與原材料供應(yīng)商溝通好，了解清楚你所用牌號的FEP，它加工時的拉伸比是在什么范圍內(nèi)。拉伸比DDR的計(jì)算公式如下圖。

擠出時，適當(dāng)抽真空，有利于做緊，外觀穩(wěn)定，厚度均勻。抽真空時控制好錐管長度在10~20mm比較合適。



請問一下模芯的外徑怎么計(jì)算呢？

273610317 --- 2020-08-07 11:30:03

26

hailongxu:

FEP擠出還沒有見過用半擠壓式做的。全是用擠管式。關(guān)鍵在模具的選擇上，這一點(diǎn)你需要與原材料供應(yīng)商溝通好，了解清楚你所用牌號的FEP，它加工時的拉伸比是在什么范圍內(nèi)。拉伸比DDR的計(jì)算公式如下圖。

擠出時，適當(dāng)抽真空，有利于做緊，外觀穩(wěn)定，厚度均勻。抽真空時控制好錐管長度在10~20mm比較合適。



請問一下模芯的外徑怎么計(jì)算呢？

hailongxu --- 2020-09-10 11:15:13

27

hailongxu:

FEP擠出還沒有見過用半擠壓式做的。全是用擠管式。關(guān)鍵在模具的選擇上，這一點(diǎn)你需要與原材料供應(yīng)商溝通好，了解清楚你所用牌號的FEP，它加工時的拉伸比是在什么范圍內(nèi)。拉伸比DDR的計(jì)算公式如下圖。

擠出時，適當(dāng)抽真空，有利于做緊，外觀穩(wěn)定，厚度均勻。抽真空時控制好錐管長度在10~20mm比較合適。


273610317:


請問一下模芯的外徑怎么計(jì)算呢？

你找一幅合適的內(nèi)模，用游標(biāo)卡尺量一下就可以了。


zxc7639272 --- 2020-10-28 09:55:09

28

FEP都是拉管做的呀，擠出過程中抽真空就可以做出這種效果

272219639 --- 2021-03-23 09:30:18

29

半套管拉出來的就是這么平均，樓主不要用實(shí)芯押出就好了，
sun110110110110 --- 2021-03-24 10:55:31

30

押出時候是半加壓進(jìn)行押出，借鑒鐵氟龍抽氣讓內(nèi)護(hù)套均勻的附著在線的表面，不知道對不對，你自己試驗(yàn)一下吧，

hcyleo22 --- 2021-05-04 17:21:34

31

成纜加填充即可

HONEY168WW --- 2021-05-06 10:01:50

32

抽真空，使用套管模擠塑成型
1066532340 --- 2021-05-08 14:53:54

33

采用套管模，注意拉伸比
victoryan --- 2021-05-28 17:07:26

34

看圖示 應(yīng)當(dāng)是管狀的
wyjsy --- 2021-06-28 10:13:19

35

路過
528585444 --- 2021-08-23 09:20:26

36

YPont:

采用半擠壓模式，一定要調(diào)好偏心度。還有就是擠出設(shè)備最好采用直流電機(jī)的。收放線張力保持平穩(wěn)，基本就可以了。

現(xiàn)在變頻比直流好很多了，我們的設(shè)備現(xiàn)在基本全部是變頻，除非客戶指定否則我們出廠都是變頻的，樓主所說的問題除了模具的問題，我覺得與溫度，設(shè)備也有關(guān)聯(lián)的


zjfc1988 --- 2022-01-21 16:36:48

37

平衡參數(shù)配大點(diǎn)，配合抽真空做緊點(diǎn)，纜芯絞距可以做大點(diǎn)
eboybay --- 2022-05-09 15:00:22

38

換90以下的設(shè)備，調(diào)好偏心
zzb8 --- 2022-07-02 10:58:28

39

拉伸比太小、椎體過長、模具定徑太短，或者材料本身（回料）有問題都會出現(xiàn)這種現(xiàn)象

liulitong0415 --- 2022-09-01 14:53:56

40

dzb148 --- 2022-09-25 20:30:08

41

套管加抽真空
617539007 --- 2022-10-26 10:42:56

42

如需FEP材料可以咨詢微電13927673033
枯木逢春 --- 2022-10-29 21:24:52

43

這個就是常規(guī)產(chǎn)品，厚度均勻才是正常的，厚度不均勻才有難度
游客 --- 2022-12-23 14:32:09

44

zwh227912 --- 2023-03-23 16:19:28

45

1
416013943 --- 2024-11-05 16:14:11

46

學(xué)習(xí)
匿名 --- 2025-05-10 21:47:58

47

模具不合適。
游客 --- 2025-05-24 15:45:21

48

1210162062 --- 2025-05-30 08:28:18

49

xinlin519 --- 2025-09-05 15:44:04

50

這種只能擠管式擠出，或者用半管模具按管式配模具，半壓或者壓式材料的常溫拉伸性能和表面的光滑度會變差；
管式擠出如果是可調(diào)芯機(jī)頭校模很重要，如果是免對免調(diào)芯機(jī)頭，機(jī)頭的水平度和進(jìn)線、出線的同心度就要校正好，還有供線張力很重要；
其次就是改善絞合的纜芯的圓整度，加填充是直接的，一般老板不會同意這種增加成本的方案，盡量爭取最外層能繞包一層耐高溫聚酯帶，
護(hù)套后聚酯帶會貼合到護(hù)套內(nèi)層，客戶加工時體感不會太強(qiáng)，問題就是老板是否舍得一層繞包的成本
-- 結(jié)束 --
