電線(xiàn)電纜網(wǎng) > 特種電纜 > 28AWG FEP線(xiàn)如何增強(qiáng)絕緣附著力？（完整版）
28AWG FEP線(xiàn)如何增強(qiáng)絕緣附著力？ - 無(wú)圖版
newren --- 2020-04-25 09:27:28
1
7/0.127鍍銀銅絲 OD1.05 無(wú)印字
做出來(lái)總是附著力不行，銅絲很容易抽出。
131426o --- 2020-04-27 09:07:29
2
適當(dāng)加大外模增加平衡比看下
hailongxu --- 2020-04-29 09:39:27
3
導(dǎo)體加預(yù)熱。在不氧化的情況下，盡可能的高。
抽真空。保持錐管長(zhǎng)度在10-20mm.
第一段空冷或熱水冷卻。
配模上采用更大拉伸比，更大拉伸平衡度的配模。
在出�？诩右欢渭訜峁芗訜�。
newren --- 2020-10-10 11:50:07
4
導(dǎo)體絞距是不是越小 附著力越好？？
CQSX --- 2020-10-28 09:21:02
5
出銅絲過(guò)一道預(yù)熱器撒 銅絲預(yù)熱了附著力就上去了 專(zhuān)業(yè)生產(chǎn)電線(xiàn)技術(shù)討論可以直接加微信13306773567
重慶三峽電子連接器有限公司隸屬于重慶三峽電纜集團(tuán)位于重慶市江津區(qū)珞璜工業(yè)園B區(qū)中興大道16號(hào)
專(zhuān)業(yè)生產(chǎn)UL認(rèn)證電子線(xiàn)常見(jiàn)UL1007 1015 1061 1569 等五十余種美標(biāo)汽車(chē)線(xiàn)
產(chǎn)能大 價(jià)格優(yōu)惠 服務(wù)到位 歡迎電詢(xún) 17830160136趙
zxc7639272 --- 2020-10-28 09:36:25
6
預(yù)熱，抽真空
Johnvayne --- 2020-11-21 09:10:19
7
newren:導(dǎo)體絞距是不是越小 附著力越好？？
去調(diào)拉伸比，導(dǎo)體節(jié)距對(duì)這個(gè)影響不大。
Lbin259758 --- 2021-02-09 09:52:58
8
導(dǎo)體絞距不能偏大，不能偏小，絞距在絞后徑的15-18倍
導(dǎo)體押出前加預(yù)熱。在不氧化的情況下，盡可能的高溫度在110-170之間。
抽真空。保持錐管長(zhǎng)度在10-20mm.
第一段空冷或熱水冷卻。

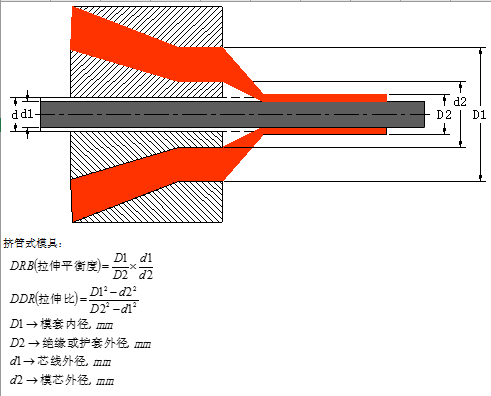

配模上采用更大拉伸比，更大拉伸平衡度的配模。
在出�？诩右欢渭訜峁芗訜�。
xr2008 --- 2021-03-25 08:08:04
9
可以 采用 導(dǎo)體預(yù)熱，配模平衡比1.15-1.25 空氣冷卻， 基本可以搞定
272219639 --- 2021-03-30 17:14:56
10
過(guò)預(yù)熱器可以改善這個(gè)問(wèn)題，不過(guò)要注意預(yù)熱的溫度，過(guò)高的話(huà)會(huì)把銅線(xiàn)燒變色，尤其是你用的鍍銀銅，
happyjoe --- 2021-05-02 17:00:41
11
多股導(dǎo)體遇到這個(gè)問(wèn)題應(yīng)該比較少吧？單股導(dǎo)體遇到的銅絲容易抽出的比較多
1066532340 --- 2021-05-08 11:34:15
12
導(dǎo)體預(yù)熱，適當(dāng)增加模具壓力
游客 --- 2021-05-31 13:33:11
13
導(dǎo)體過(guò)預(yù)熱器，內(nèi)層改用LDPE，可以增大附著力。
txy541 --- 2021-10-26 19:06:10
14
可以改變絕緣材料的硬度
dianlans --- 2022-01-04 14:45:06
15
可以聯(lián)系我
dianlans --- 2022-01-04 14:45:09
16
可以聯(lián)系我
dianlans --- 2022-01-04 15:15:34
17
聯(lián)系我解決
zjfc1988 --- 2022-01-21 16:39:40
18
提高預(yù)熱、提高配模平衡度、增加空冷距離、降低生產(chǎn)速度、導(dǎo)體絞距
a96385473 --- 2022-03-29 15:02:01
19
是不是要做加壓模具，找我，15251531523，專(zhuān)業(yè)生產(chǎn)各類(lèi)線(xiàn)纜模具
dianlans --- 2022-12-30 16:41:35
20
你現(xiàn)在做的實(shí)測(cè)數(shù)值是多少？需要做的多少。這個(gè)線(xiàn)附著力本來(lái)就不是很大
yu1yu --- 2023-04-04 14:29:30
21
鍍銀導(dǎo)體預(yù)熱200℃以上
第一和第二段水槽不注水空冷，第三段水槽注水水冷（這點(diǎn)對(duì)附著力影響最大）
抽真空至少4以上
liulitong0415 --- 2023-08-08 08:45:46
22
yuli325 --- 2023-09-23 21:59:19
23
1、導(dǎo)體預(yù)熱
2、適當(dāng)降低生產(chǎn)速度
3、抽真空
4、適當(dāng)放大模口直徑。
yu1yu --- 2023-10-25 08:20:28
24
一二段水槽不過(guò)水，比什么都有用
416013943 --- 2023-12-19 08:06:17
25
學(xué)習(xí)
http --- 2024-03-11 15:38:30
26
換料
