電線電纜UL認證常見測試項目 - 無圖版
ultaozi --- 2020-04-17 16:10:29
1
電線電纜UL認證常見測試項目：
一、基本結構測試
電線電纜UL認證基本結構測試主要是測量測試電線電纜的導線導體電阻、導線線徑、導體截面積、導體絕緣厚度、外被厚度、芯線絞距、導線絞距。
二、燃燒測試

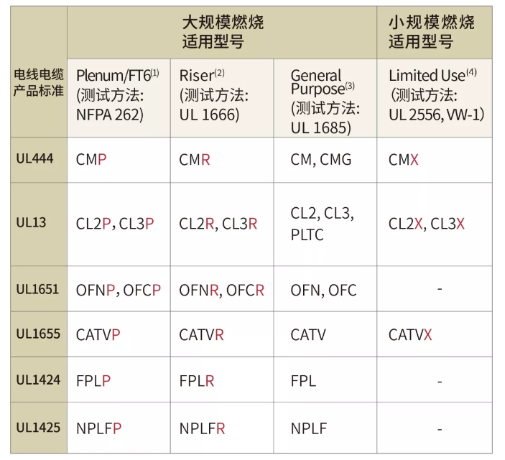

電線電纜UL認證燃燒等級及測試方法對照表
燃燒等級（表面印字） 測試項目 標準章節 測試對象
FT1 Vertical Flame Test UL1581
(1060) UL62:護套，不包括導線
UL758：AWM線II級
VW-1 Vertical-Specimen Flame Test UL1581
(1080) UL62：護套、導線、地線同時滿足FT1要求。
AWM最低要求 Horizontal-Specimen Appliance-Wire
Flame Test UL1581
(1090) UL758：AWM線，I線
UL62最低要求/FT2 Horizontal-Specimen
Flame Test UL1581
(1100) UL62：CXTW等單芯線，電線完成品外被。
CL2P，CL3P，CMP UL910 UL1581
(1160) UL13
CL2，CL3，
FLTC Vertical –Tray Flame Test UL1581
(1160) UL13
CMR CM UL1666
UL444
VW-1 VW-1 Flame Test UL1581
(1080) UL758：完成品外被
VW-1S VW-1 Flame Test UL1581
(1080) UL758：絕緣芯線
VW-1SC VW-1 Flame Test UL1581
(1080) UL758：絕緣芯線和完成外被分別試驗。
三、耐電壓測試
電纜中各導線間應施加UL62 Table51.1 相對應的電壓，加壓時應在10S至60S鐘內緩慢將電壓由零加到額定值，保持1分鐘。判別標準為在升、降壓以及保持期間，Hi-pot機電路報警。另一方面，絕緣電阻測試在某種程序上也能產生類似效果，所以先進行耐電壓測試是一種積極的簡便測試漏電的方法。
四、火花測試
對于單芯電源線，如CXTW線，耐電壓測試即為火花測試，而對于多芯電源線，日常生產測試中也可以用火花測試代替耐電壓測試。
五、絕緣電阻測試
1、普通電線電纜
絕緣高阻計直流電壓調節為100-500V，長度為50FT-5000FT的電線在水槽中浸泡2小時，高阻計的一個電極連接到水槽的銅板電極上，另一電極連接到待測的電線導線上。測量時間為60秒，合格標準為15.6℃時1000英尺電線的絕緣電阻大于2.5M。
2、常用戶外型“w”電線電纜，如SPT-2W，SJTW，CXTW等。
短時間絕緣電阻的測試方法與普通型電線電纜相同，但合格判定標準完全不同，“W”型電線阻值要高得多。如CXTW22AWG，合格標準為15.6 ℃225M/1000英尺。
六、老化前和老化后拉伸測試
UL62現在已將常規可彎曲軟線的物性歸結在Table5.2(絕緣體）和Table7.2（外被）中。
過去所有電線塑料材質的物性全部列入U(xiǎn)L1581 Table50系列。
例如SPT-2，105 ℃電線，其物性要求為：SPT-2為Integral PVC電纜，故應用UL62 Table15.1或UL1581 Table50182。105 ℃對應的CLASS是2.11,拉伸指數為老化前拉伸率100%，抗張強度1500ibf/m2。136 ℃，7天的老化后拉伸率為之前的65%，抗張強度為老化前的85%。而對于半硬PVC而言（SR-PVC），根據UL1581Table47.1,拉伸指數在Table50183中列明，即老化前，拉伸率100%，抗張強度3000ibf/m2,老化后百分比分別為70%，70%。
七、其它試驗簡介
1、抗紫外光測試
在720小時電弧和淋雨交替施行后，試樣試驗前后伸長率、抗張強度均不應小于未試驗樣品測量值的80%，本試驗適用于“W”戶外級電線電纜（包括單線、護套、平行線）。
2、浸油試驗
將試樣浸泡在一定溫度、特定油質、一定時間的環境下，浸泡后試樣的抗強強度、拉伸率應保持在浸泡前試樣測試值的一定百分比。
3、絕緣層緊密度試驗
分為節日燈線單導體絕緣層緊密度和整體結構平行線導體絕緣層緊密度兩種試驗方法。護套電纜線沒有此項要求。例如：XTW線，先截取一段11英寸長的電線，將中間絕緣縱向切開，成為單導體電線結構，參照CXTW線執行即可。
4、表面印字牢固度試驗
分為老化前和老化后牢固度試驗。生產線測試和UL現場測試都采用老化前測試。而送樣測試都采用老化后測試。壓塊荷重450g，端面25*50mm，測試面為絨布，在表面印字面進行三個完整的來回磨擦，檢查印字是否剝落。
5、抗拉試驗
對于18AWG和17AWG的電源延長線等護套纜線，能保證在承受規定荷重1分鐘后，各內芯線不應斷線。
6、護套表面絕緣電阻
表面潔凈的護套線，相距0.5英寸的兩個銅箔電極間施加500V DC電壓1分鐘，其絕緣電阻應保持大于100M。
