最近HDMI協會的規范更新非常之快，特別是在2.1的部分，具體細節之前都有更新發布，這里就不重復，今天和大家聊的是最基礎的HDMI傳輸原理之TMDS(Time Minimized Differential Signal)；其實HDMI傳輸原理和DVI相同，HDMI是源于DVI接口技術，它們主要是以美國晶像公司的TMDS信號傳輸技術為核心，這也就是為何HDMI接口和DVI接口能夠通過轉接頭相互轉換的原因，美國晶像公司是HDMI八個創始會員單位中唯一的集成電路設計制造公司，是高速串行數據傳輸技術領域的領導廠商.

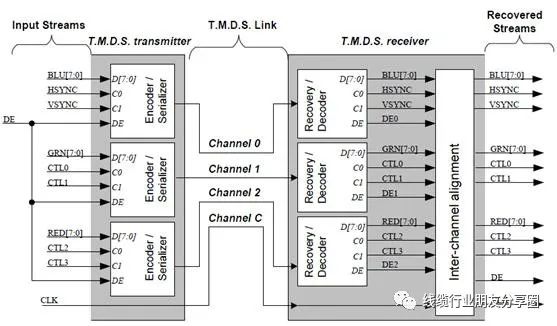

一個HDMI包括3個TMDS數據通道和1個TMDS時鐘通道；

每一個TMDS時鐘周期內，TMDS數據通道上會發送一個10位的字符信息。

每個TMDS時鐘周期內，編碼器將2位的控制數據、4位的報數據或者8位的視頻數據采取不同的編碼方式編碼成10位數據；前8位數據由原始信號經運算后獲得，第9位指示運算的方式，第10位用來對應直流平衡（DC-balanced，就是指在編碼過程中保證信道中直流偏移為零，電平轉化實現不同邏輯接口間的匹配），轉換后的數據以差分傳動方式傳送。這種算法使得被傳輸信號過渡過程的上沖和下沖減小，傳輸?shù)臄?shù)據趨于直流平衡，使信號對傳輸線的電磁干擾減少，提高信號傳輸?shù)乃俣群涂煽啃?

綜合而言就是每個數據通道都通過編碼算法（異或、異或非等），將8位數據轉換成10位數據，前8為數據由原始信號經運算后獲得，第9位指示運算的方式，第10位用來對應直流平衡。通過這種算法，會使得數據的傳輸和恢復更加可靠.

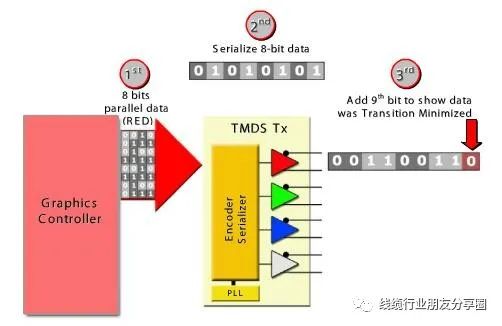

傳輸最小化

第一步：將8位并行RED數據發送到TMDS Tx.

第二步：并/串轉換.

第三步：進行最小化傳輸處理，加上第9位，即編碼過程。第9位數據稱為編碼位.

  一般情況下，HDMI連接由一對信號源和接受器組成，有時候一個系統中也可以包含多個HDMI輸入或者輸出設備。每個HDMI信號輸入接口都可以依據標準接收連接器的信息，同樣信號輸出接口也會攜帶所有的信號信息。HDMI數據線和接收器包括三個不同的TMDS數據信息通道和一個時鐘通道，這些通道支持視頻、音頻數據和附加信息，視頻、音頻數據和附加信息通過三個通道傳送到接收器上，而視頻的像素時鐘則通過TMDS時鐘通道傳送，接收器接受這個頻率參數之后，再還原另外三個數據信息通道傳遞過來的信息。

HDMI在針腳上和DVI兼容，只是采用了不同的封裝。與DVI相比，HDMI可以傳輸數字音頻信號，并增加了對HDCP的支持，同時提供了更好的DDC可選功能。HDMI支持目前最高的HDMI2.1版本的48Gbps的數據傳輸率，最遠可傳輸15米，足以應付一個8K的視頻和一個16聲道的音頻信號。而因為一個8K的視頻和一個168聲道的音頻信號需求少于4GB/s，因此HDMI還有很大余量。這允許它可以用一個電纜分別連接DVD播放器，接收器和PRR。此外HDMI支持EDID、DDC2B，因此具有HDMI的設備具有“即插即用”的特點，信號源和顯示設備之間會自動進行“協商”，自動選擇最合適的視頻/音頻格式。HDMI接口支持HDCP協議，為看有版權的高清電影電視打下基礎.

HDMI與分辨率

PCLK：像素時鐘

以1920x1080p/60hz為例：1920*1080*60=124.4MHz

以1280x720p/60hz為例：1280*720*60=55.3MHz

帶寬：1s內傳輸?shù)臄?shù)據量

4K頻率需要的帶寬：選最常用的3840x2160分辨率，色深的話常用的是8位，RGB三色就是24bit，我們的目標是60Hz刷新率(60fps)3840*2160*24bit*60fps=11.94Gbps

HDMI1.4像素時鐘高達340MHz，即最大帶寬是：340MHz*10bit（10bit編碼）*3（3個數據通道）=10.2Gbps

但是由于HDMI采用的是8bit/10bit編碼方式，實際效率是理論值的80%，所以10.2Gbps能傳輸?shù)淖畲笠曨l帶寬是10.2*0.8=8.1Gbps

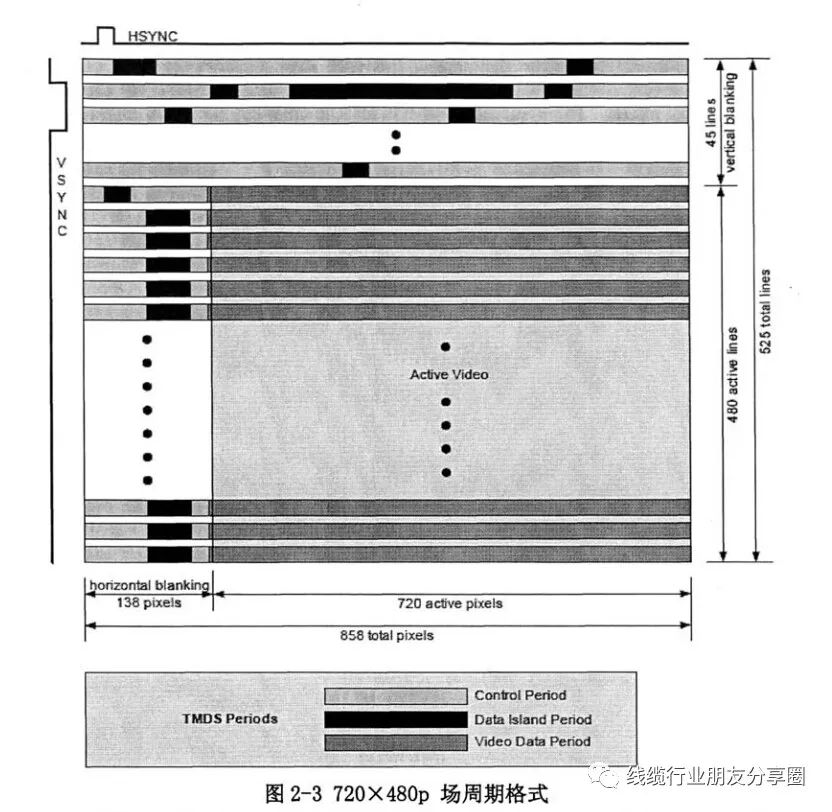

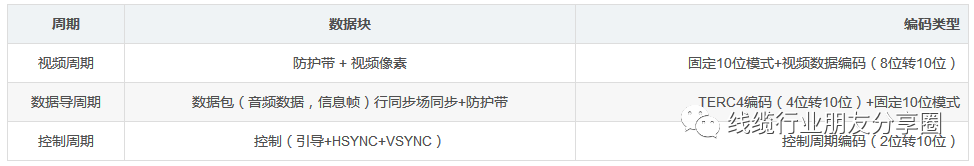

在TMDS數據通道中數據在三種不同的周期塊中發送

• 視頻數據周期 (active video)

• 數據島周期 (data island)

• 控制周期

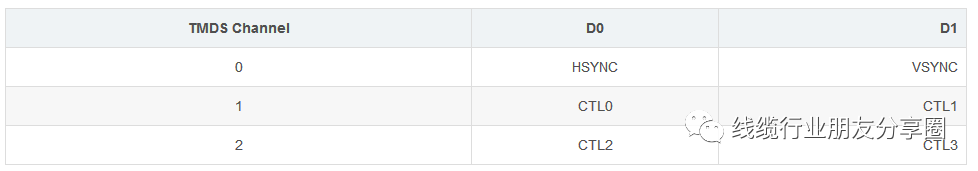

• 在視頻數據周期和數據島周期之前都有一個前導的防護帶 ；在數據島周期的尾部也有一個防護帶控制周期：控制周期用于傳輸引導數據，同時也被接受端用于字符同步

目前國內HDMI線材市場及其混亂，經常碰到兼容問題，比如最常見的1.4和1.3不兼容，1.4和2.0版不兼容，看到這可能會有人吐槽，明明cat2后的HDMI不分版本，線是通用的,以下為我們之前整理的匯總說明

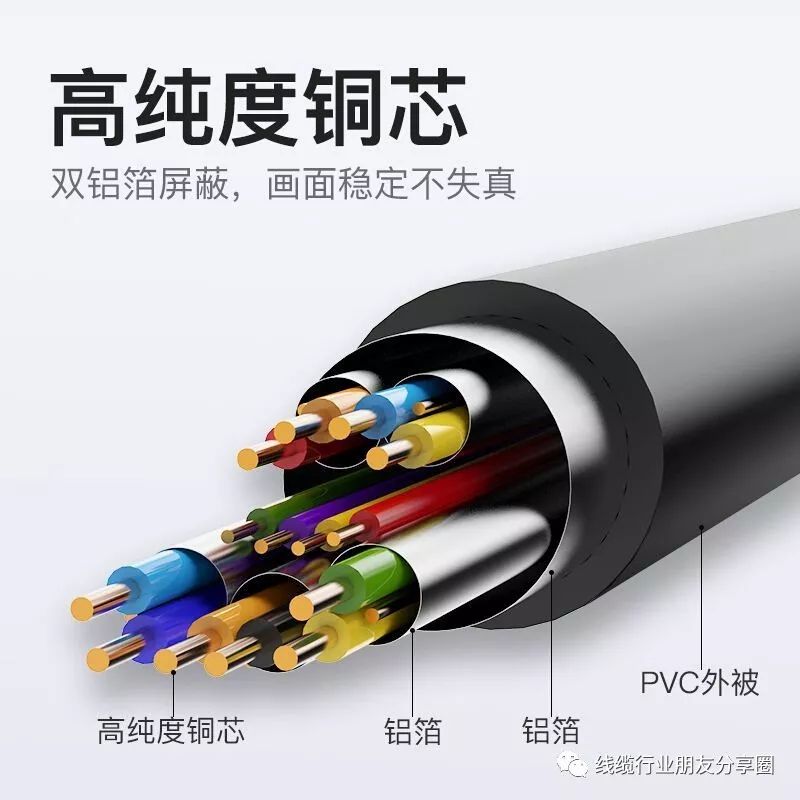

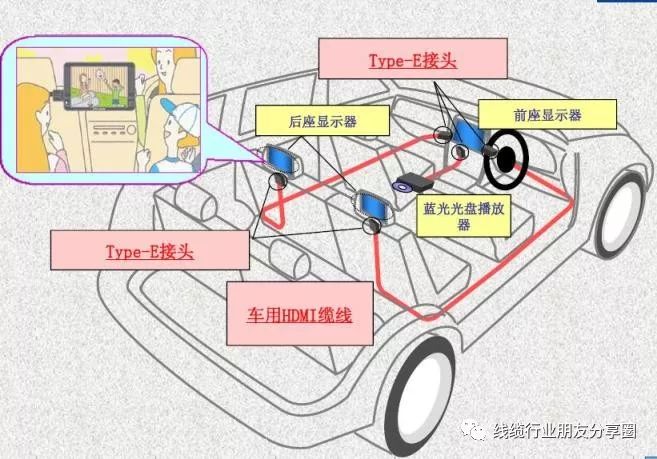

線纜部分，HDMI聯盟將其分成了9類，同時又對廠家提出了一個叫做Category 的認證流程，這個流程完成后，根據其送測樣品線纜的帶寬值，分為Category1/2/3三個不同的認證標準，具體如下：
