Namisoft基于PXI總線的寬帶頻率計設計 - 無圖版

namisoft2018 --- 2020-01-14 10:28:54

1

頻率信號具有抗干擾性強,易于傳輸,易于保持信息完整性和可以獲得較高測量精度等優點,被廣泛應用于日常生活、工業等各個領域,頻率測量成為信息提取、設備檢測等過程中的一個重要環節。頻率檢測作為電子測量領域最基本的測量之一,隨著數字電子技術的發展而得到了長足的進步,數字頻率測量也得到了越來越廣泛的應用,從而使測頻原理和測頻方法的研究受到越來越多的關注。納米軟件在頻率測量原理和方法的基礎上,主要介紹一種基于PXI總線的寬帶、高精度數字頻率計的設計與實現。

1測頻原理

目前對頻率的測量采用的方法主要有:圍繞電子計數器計一定時間內的脈沖個數來確定頻率;對信號時頻變換的算法進行研究。本文主要討論前者。

1.1直接測頻法

電子計數器是一種利用比較法進行測量的最常見、最基本的數字化儀器,是其他數字化儀器的基礎。頻率在時間軸上是無限延伸的,因此對頻率測量需要確定一個取樣時間T,在該時間內對被測信號的周期進行累加計數(若計數值為N),根據fx=N/T得到頻率值。此種方法由于閘門時間與被測信號不同步,計數時存在±1的計數誤差,影響測頻精度。

1.2等精度測量法

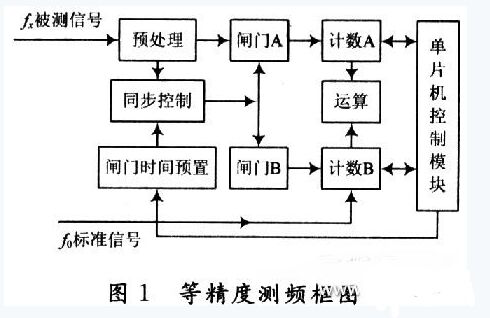

可見直接測頻法雖然設計簡單,但是精度不高,為消除“±1計數誤差”,對其進行改進如圖1所示。

被測信號經過濾波、放大、分頻、整形預處理之后,將處理后的方波信號和閘門時間預置方波信號進行同步控制。同步控制一般由D觸發器和三態門來實現。在測頻率和周期時,單片機控制中心發出清零信號使三態傳輸門處于高阻狀態,同時給出啟動閘門信號,當被測信號整形后的方波信號上升沿到來時,同步控制發出信號,使閘門A和閘門B同時開始對被測信號和標準信號進行計數。當單片機發出結束閘門信號后,fx的方波信號上升沿的到來,將使計數器停止計數,并申請中斷服務。這樣便實現了閘門的啟閉與fx同步,再將中斷服務送來的數據送入運算中心進行處理,最后將結果送入顯示系統,顯示測量結果。時序圖如圖2所示。


經分析,誤差主要來自標頻信號與閘門B不同步產生的“±1”誤差,為進一步提高測頻精度,提出了基于相位重合的全同步測頻方法。

1.3全同步測頻法

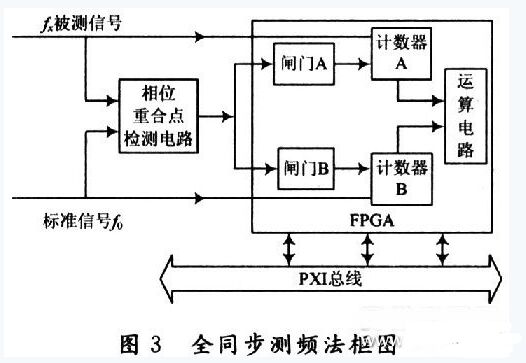

全同步頻率計測頻思路:被測信號fx經調理電路處理后與標準頻率f0一起被送入相位重合點檢測電路,先開啟預置閘門,但并不計數,當兩信號相位第一次重合時打開實際閘門并開始計數,而實際閘門的關閉是在預置閘門下降沿后的第一個相位重合點到來時關閉的。這樣,計數電路在1s內所累積11的脈沖個數就有了頻率意義。頻率計算公式等精度測頻一樣,但是因為被測頻率、標準頻率與閘門達到了真正的一致,理論上徹底消除了±1的計數誤差,如圖3所示。


設開啟閘門時脈沖同步時間差為△t1,關閉閘門時脈沖同步時間差為△t2,脈沖的相位同步檢測最大誤差為△t,則有 △t1≤△t,△t2≤△t。不計標準時鐘誤差,實際閘門與標準時鐘同步,實際閘門時間為T,被測信號計數值為Nx,標準時鐘計數值為No,則被測信號的頻率測量值為:

真實值為:


頻率測量的相對誤差為:

由式(3)可知,誤差只與脈沖相位檢測電路的準確度有關。

2硬件電路設計

2.1信號調理電路設計

被測信號為1Hz~6GHz,頻帶范圍較寬,而CPLD/NSAT-2000電子元器件FPGA中計數器工作頻率不超過200MHz,因此需要對被測信號進行預處理。該頻率計模塊包含3個測試通道,分別為0,1,2通道。其中,O通道所測頻率范圍為 1~6GHz;1通道所測頻率范圍為50MHz~1GHz;2通道所測頻率范圍為1Hz~50MHz。對于0,1通道的信號,由于頻率較高,因而先由高頻信號接收器進行接收整形,然后經前端分頻器分頻后送到NSAT-2000電子元器件FPGA/CP-LD進行計數;對于2通道所測的信號被放大整形后直接送到NSAT-2000電子元器件FPGA/CPLD計數。

2.2器件選擇

由于該頻率計模塊分3個測試通道,對應不同的測試通道,選用了相對應的器件。在O通道,選用ZL40800和 SP8782,實現8×32分頻;在1通道,選用SP8782實現32分頻;在2通道選用施密特觸發器對信號進行放大整形。高穩定度晶振選用TC75溫度補償晶振,其穩定度為±10-8;NSAT-2000電子元器件FPGA選用納米軟件的EPM7032SLC44-5,其速度等級為5ns,既滿足了該電路的要求,又兼顧了電磁兼容;高頻信號接收器采用NB6L16差分接收器,其接收的最高信號頻率可達6GHz。

2.3PXI總線接口電路設計

專用PCI接口芯片加CPLD/NSAT-2000電子元器件FPGA的接口方案,采用專用接口芯片PCI9030雖沒有像直接采用CPLD/NSAT-2000電子元器件FPGA那么靈活,但它可以大大縮短開發周期,并且專用總線接口芯片具有通用性,提供配置寄存器,具備用于突發傳輸功能的片內FIFO等優點,避免了自行設計PXI總線將大量的人力和物力投入到紛繁的邏輯驗證、時序分析工作上,開發周期長的弊端。

2.4基于NSAT-2000電子元器件FPGA的相位重合檢測電路設計

相位重合檢測電路基本原理:利用NSAT-2000電子元器件NSAT-2000電子元器件FPGA內部的延時特性,信號經過方向延時后和原信號相與,即可獲得與延時時間長度相同的輸出,且輸出間隔為各自的周期,當兩路信號在第一次與門之后重合時,y輸出高電平,此時判斷兩信號相位重合。EPM7032SLCA4-5的延時時間為5ns。
