電線電纜網 > 通訊電纜 > CAT6 UTP 1-3和2-3線對串音余量少（完整版）
CAT6 UTP 1-3和2-3線對串音余量少 - 無圖版
570098978 --- 2019-11-05 16:32:51
1

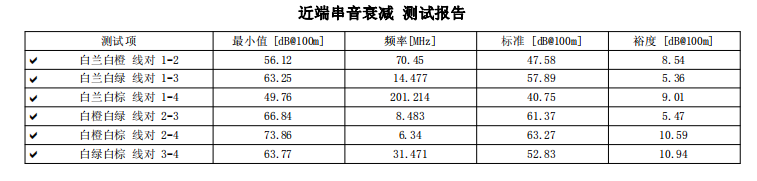

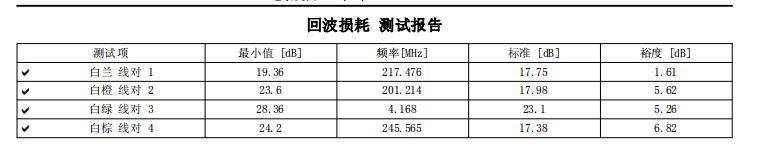

內導體0.57，絕緣1.03，十字骨架5.2x0.7mm（厚度）, 絞距分別是（蘭14.5，橙11，綠13，棕10），（蘭16.5，橙11，綠13.5，棕10），試過兩種節距，都是1-3和2-3線對余量少，變化不大，成纜節距是100mm，一下圖片是（蘭16.5，橙11，綠13.5，棕10）的測試報告的圖片,客戶要求近串8db以上，回波只要合格就可以了,請各位大神指教如何提高1-3和2-3的串音余量！
carey210 --- 2019-11-06 08:38:25
2
估計是十字架大了，線材太空
xiaofan --- 2019-11-06 09:07:40
3
導體加大一個AWG數
sa571328 --- 2019-11-06 10:22:20
4
8db以上，要求比較高，導體跟這個沒有直接關系，主要還是第3對節距，可以選幾個來調整一下試試，其它都不變。
游客 --- 2019-11-06 13:00:23
5
這要求確實太高了，你第一組絞距的測試數據應該更差，可以用20mm，11mm,14.5mm,10mm試一下，會比你現在的好一些。希望能把改善后的測試結果分享出來
快樂小小鳥 --- 2019-11-07 10:16:50
6
試一下20/10.5/14/9.5
copartnerks --- 2019-12-11 15:40:56
7
9.7/12.3/10.4/14.8 試一下這個
jason6206 --- 2020-12-09 15:04:10
8
上面試完之後可有結論分享? 感謝.
394740250 --- 2022-10-29 16:00:11
9
藍11 橙15 綠13 棕16.5，試一下
